FI
6
62
ASENNUS

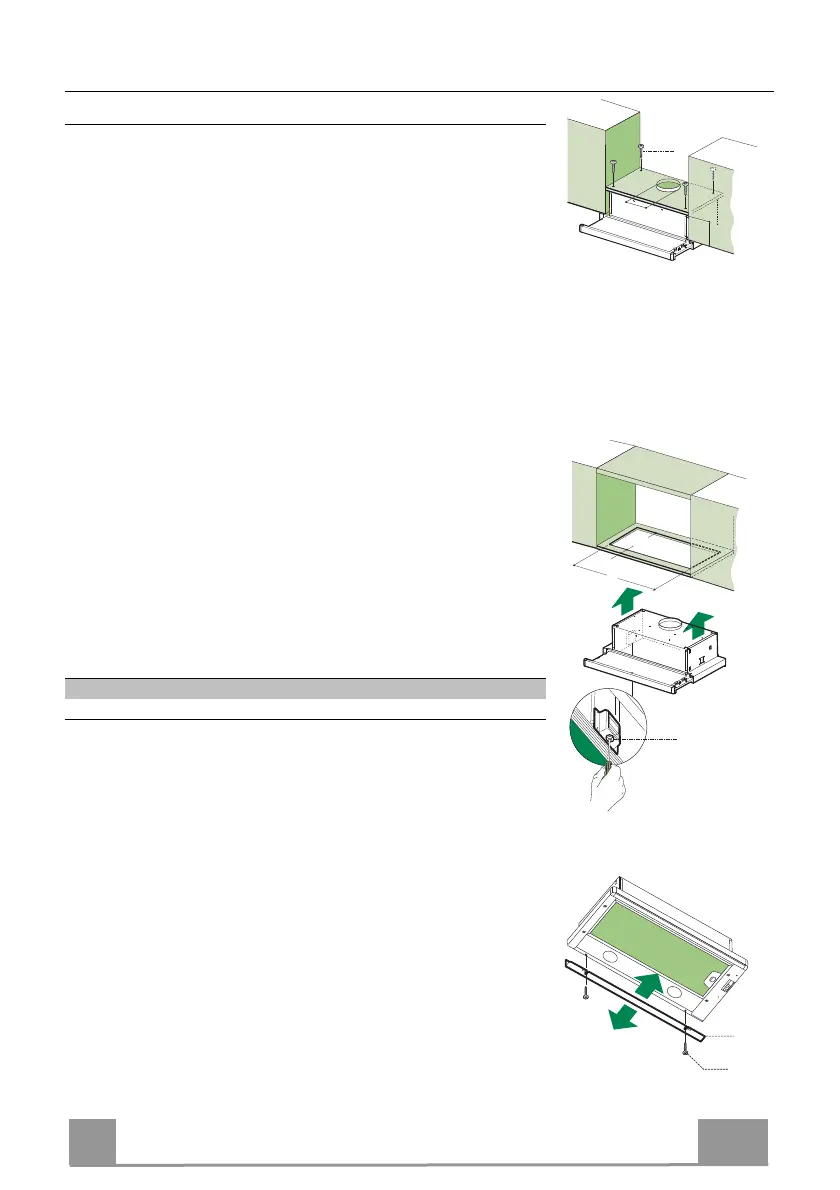

Tukitasoa ja liesituuletinta varten tehtävät poraukset
ASENTAMINEN RUUVIEN AVULLA
• Liesituulettimen tukitason on oltava keittiökalusteiden alapoh-
jaan nähden 135 mm sisempänä.
• Poraa tukeen ø 4,5 mm:n reikä liesituulettimen mukana toimi-
tetun porausmallin avulla.
• Poraa tukitasoon ø 150 mm:n reikä mukana toimitetun po-
rausmallin avulla.
• Kiinnitä mukana toimitetuilla neljällä ruuvilla 12a (4,2 x 44,4).
ASENTAMINEN PAIKALLEEN PAINAMALLA
• Liesituuletin voidaan asentaa suoraan keittiökalusteiden ala-
pohjaan paikalleen painettavien sivutukien avulla.
• Tee keittiökalusteen alapohjaan ura, kuten kuvassa on esitetty.
• Aseta liesituuletin uraan niin, että yhteen napsautettavat sivu-
tuet kiinnittyvät paikoilleen.
• Kiinnitä pysyvästi kiristämällä ruuvit Vf liesituulettimen alta
käsin.
Liesituuletin 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
SULKUPROFIILI
• Liesituulettimen reunan ja takaseinän väli voidaan sulkea kiin-
nittämällä tuulettimen mukana toimitettu profiili 20 paikalleen
tarkoitukseen varatuilla ruuveilla 12b.
20
12b
