DE
3
35

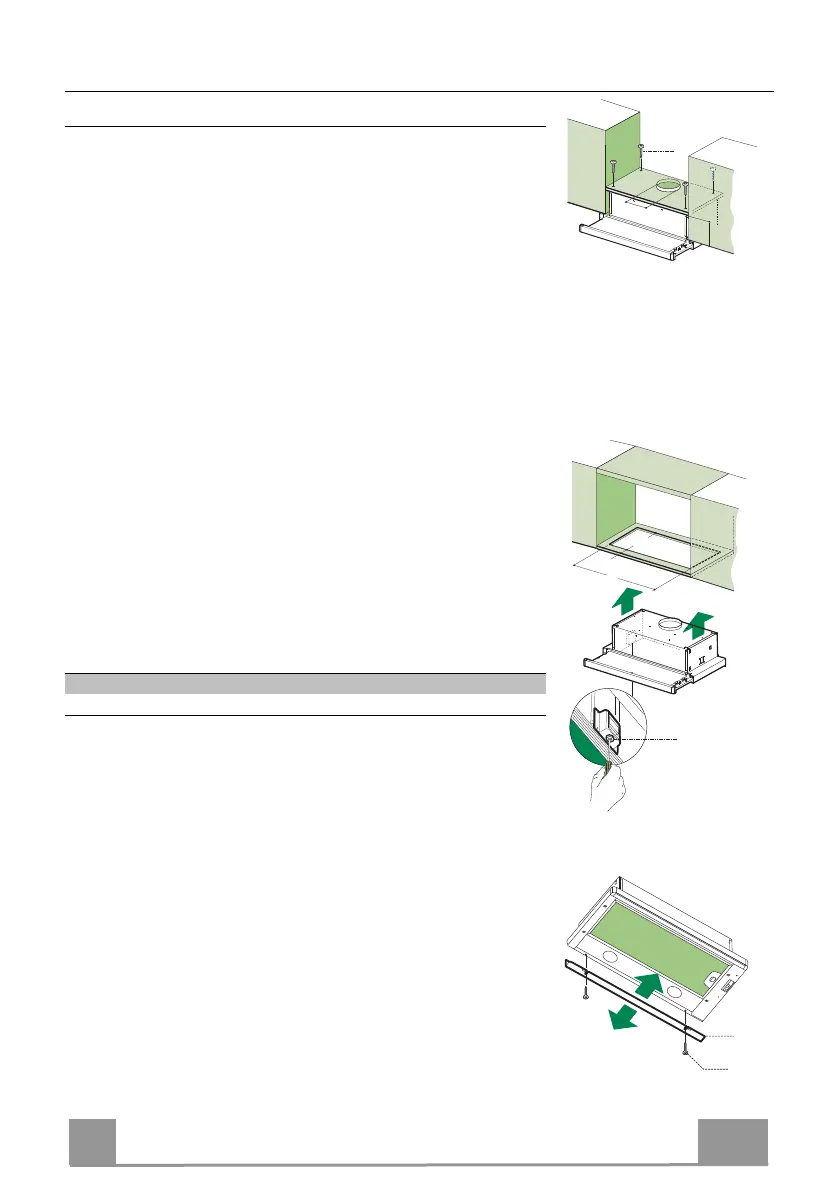

MONTAGE
Bohren der Trägerplatte und Montage der Dunstabzugshaube
MONTAGE MIT SCHRAUBEN
• Die Hauben-Trägerplatte muss 135 mm oberhalb der Ober-
schrank-Unterfläche positioniert werden.
• Mit Hilfe des beiliegenden Bohrplanes Löcher ø 4,5 mm in die
Trägerplatte bohren.
• Mit Hilfe des beiliegenden Bohrplanes ein Loch ø 150 mm in
die Trägerplatte bohren.
• Mit 4 der mitgelieferten Schrauben 12a (4,2 x 44,4) fixieren.
MONTAGE MIT SCHNAPPVERSCHLUSS
• Die Haube kann direkt an der Oberschrank-Unterfläche mit
seitlichen Einrasthalterungen montiert werden.
• Die Einbauvorrichtung laut Abbildung an der Unterseite des
Oberschrankes anbringen.
• Die Haube einführen, bis die seitlichen Schnappverschlüsse
einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der Unterseite her
definitiv fixieren.
Hauben-typ 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
ABDECKPROFIL
• Der Bereich zwischen Haubenkante und Rückwand kann mit
Hilfe des mitgelieferten Abdeckprofils 20 und der für diesen
Zweck vorgesehenen Schrauben geschlossen werden 12b.
20
12b
