Přípojky

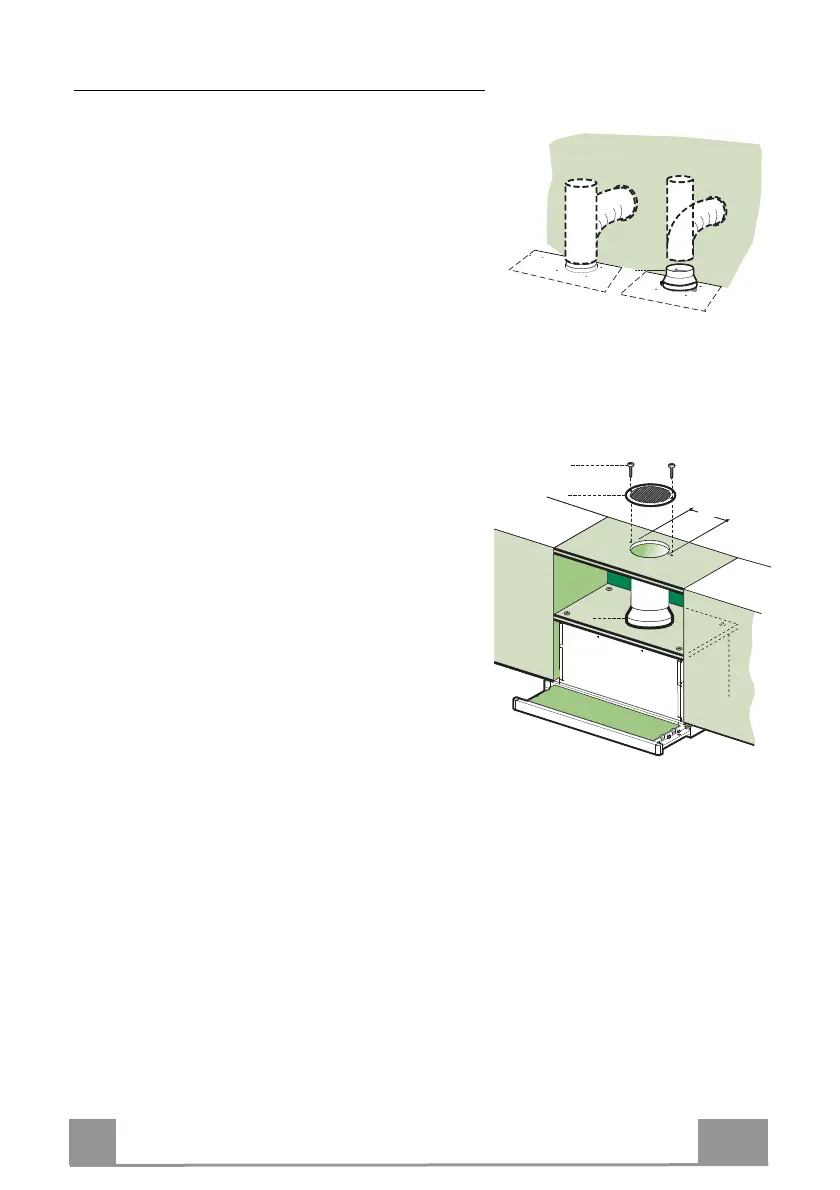

VÝSTUP VZDUCHU U NASÁVACÍHO PROVEDENÍ
Při instalaci v nasávacím provedení připojte digestoř
k výstupnímu potrubí prostřednictvím pevné nebo
ohebné trubky ø 150 nebo 120 mm, kterou zvolí insta-
lační technik.
• K instalaci trubky ø 120 mm je nutné použít redukční
přírubu 9 na výstupu z tělesa digestoře.
• Trubku připevněte vhodnými stahovacími páskami.
Tento materiál není součástí vybavení.
• Vyjměte případné uhlíkové filtry proti zápachu.
ø 150
9
ø 120
VÝSTUP VZDUCHU U FILTRAČNÍHO PROVEDENÍ
• Vyvrtejte otvor ř 125,5 mm do případné konzoly nad
digestoří.
• K výstupnímu otvoru na konzole nad digestoří
připojte přírubu pomocí pevné nebo ohebné trubky ř
120 mm.
• Trubku připevněte vhodnými stahovacími páskami.
Tento materiál není součástí vybavení.
• Směrovatelnou mřížku 8 připevněte k výstupu 2
šrouby 12e (2,9 x 9,5), které jsou součástí vybavení.
• Ověřte si, že jsou nasazené uhlíkové filtry proti zápa-
chu.
8
9
125
8
9
125
12e
ELEKTRICKÉ PŘIPOJENÍ
• Digestoř připojte k napájecí síti pomocí dvoupólového vypínače s nejméně 3 mm vzdálenos-
tí mezi kontakty.
• Po instalaci digestoře je nutné poprvé energicky otevřít posuvný spodek, až ucítíte, že je
vysunutý na doraz.
