INFORMATIONS DU PRODUIT
Configuration type du système
8

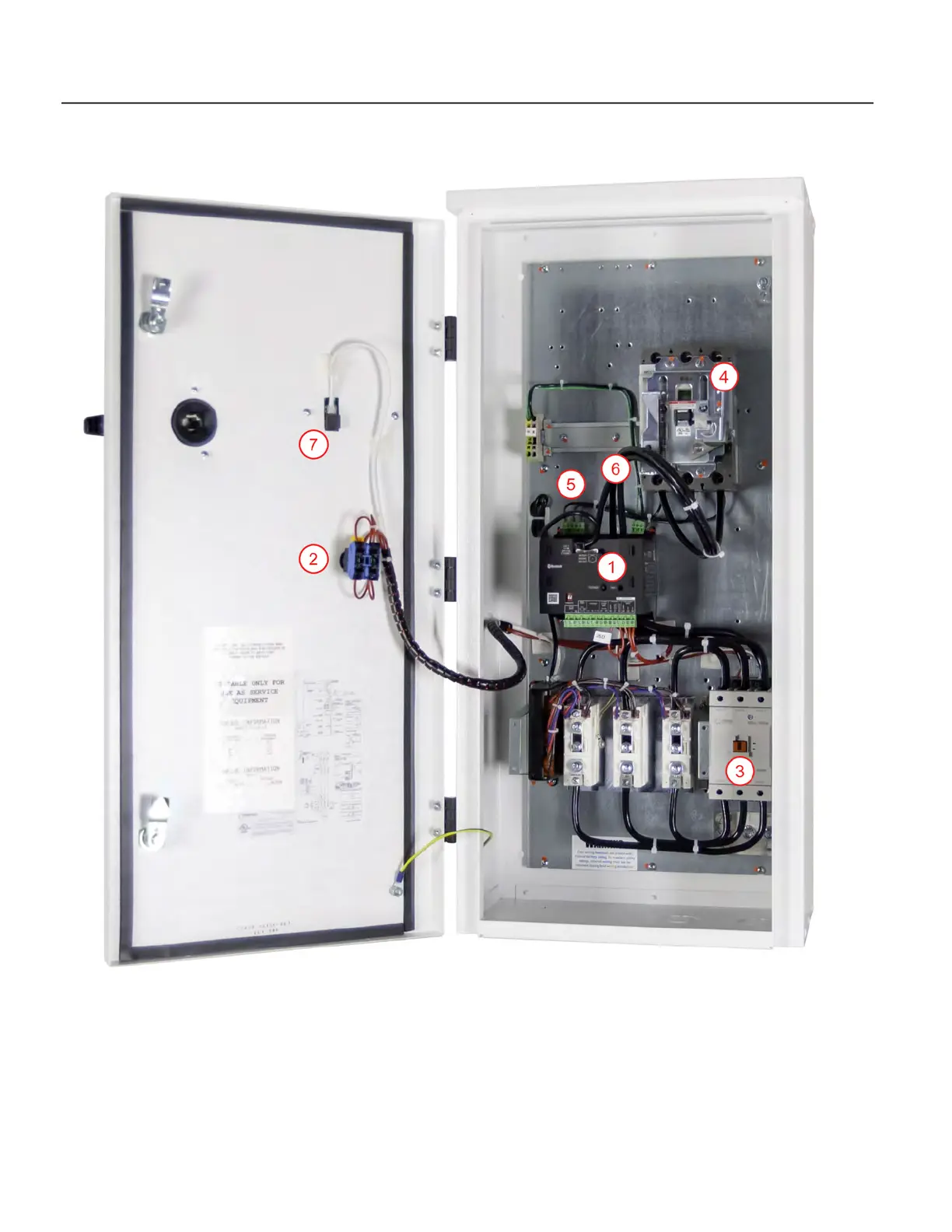

Configuration type du système
La configuration de votre système peut différer de celle indiquée.
1. SubMonitorConnect
2. Interrupteur (HOA) pilote externe (interrupteur de contrôle externe)
3. Contacteur (point de connexion entre le moteur et le démarreur)
4. Disjoncteur (type à boîtier moulé) ou bornier pour la puissance d’entrée
5. Entrée de tensionL1, L2, et L3 provenant de l’interrupteur d’isolement (alimentation pour le
SubMonitorConnect)
6. Fils du moteur provenant de l’interrupteur d’isolement vers le contacteur acheminés à travers les tunnels des
capteurs SubMonitorConnect
7. Connexion de l’écran à distance du SubMonitorConnect
