FONCTIONNEMENT
Dispositifs de protection
37
Contrôle d’isolation
Le contrôle d’isolation s’effectue lorsque le moteur est éteint, juste avant une commande de démarrage moteur.
Le SubMonitorConnect contrôle la résistance d’un bobinage du moteur (W) à la terre en appliquant une tensionCC
sur le bobinage du moteur juste avant le démarrage du moteur. Le courant de fuite est mesuré par le
SubMonitorConnect et une mesure de résistance est calculée.
Cette sortie se déclenche si la résistance de l’isolation mesurée sur le bobinage du moteur est inférieure au
paramètre de seuil de déclenchement de résistance.
Le réglage par défaut est arrêt; l’alarme s’active par défaut à une mesure de 1000kΩ; par défaut, une erreur est
indiquée lorsque la mesure est de 500kΩ.

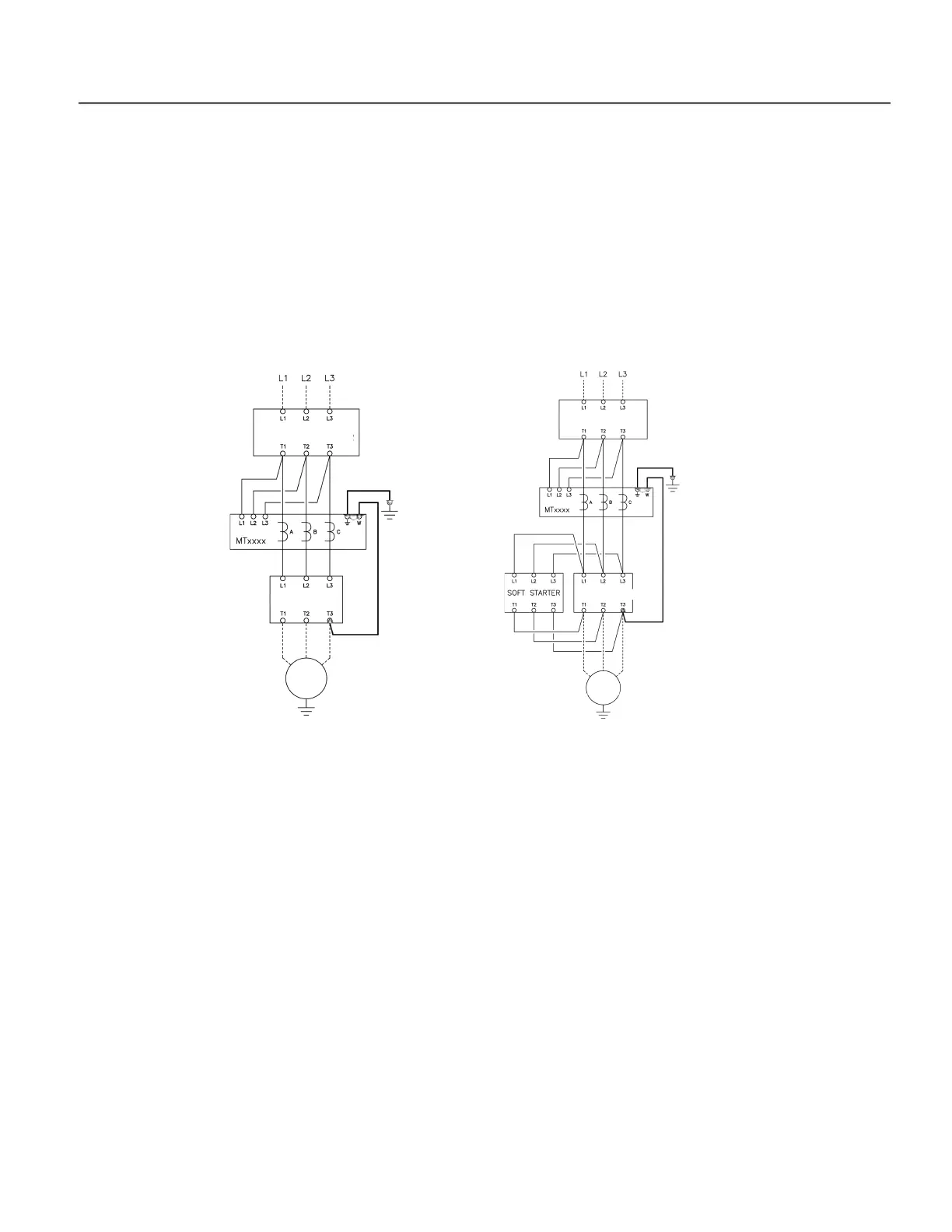

Schémas de connexion du contrôle d’isolation pour MT1111/6111 (gauche) et MT1311/2211 (droite):
SECTIONNEUR À
FUSIBLE/DISJONCTEUR
CONTACTEUR
MOTEUR
SECTIONNEUR À
FUSIBLE/DISJONCTEUR
CONTACTEUR
MOTEUR
