INSTALLATION ET CONFIGURATION
Installation électrique
12
Protection du circuit de dérivation
Certains modèles de SubMonitorConnect offrent une protection des circuits de dérivation, qui varie par SKU et par
tension de moteur. Pour les cotes de protection des circuits de dérivation, consultez “
CotesSMS3R” à la page 62.
La capacité de court-circuit admissible est de 600VCA, 200000A.
Attention particulière concernant la compatibilité électromagnétique (EMC)
Le SubMonitorConnect est conforme à EN60947-4-1 (pour l’EMC). Certaines installations peuvent nécessiter un
filtrage EMC supplémentaire.

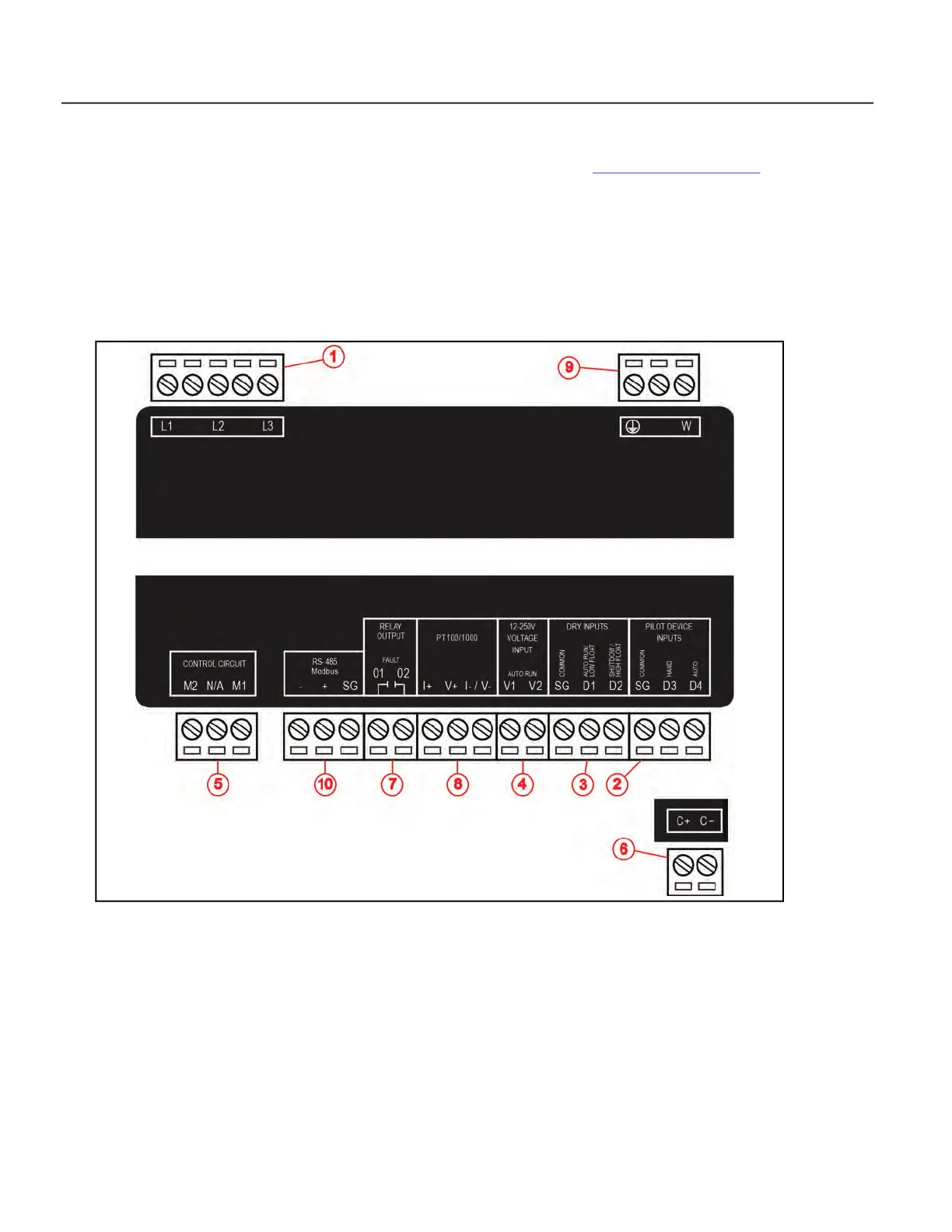

Connexions des bornes
REMARQUE: Les connecteurs indiqués dépendent du modèle. Votre dispositif peut ne pas comporter tous les
connecteurs indiqués.
Les bornes de contrôle acceptent du fil26-14AWG serré à un couple de 4kg-cm (3,5po-lb). Dénudez les fils sur une
longueur de 8mm (5/16po).
1. Entrées de tension – (L1, L2, et L3). Ces connexions fournissent une alimentation externe au SubMoni-
torConnect et doivent correspondre à la relation de phases avec les phasesA, B, etC respectivement. L1, L2, et
L3 proviennent de la sortie de l’interrupteur d’isolement ou du côté ligne du contacteur, avant que les câbles
allant vers le moteur ne passent à travers les capteurs du SubMonitorConnect.
