磁吸附
22
Item No.:FJ310
F-104S Starfighter

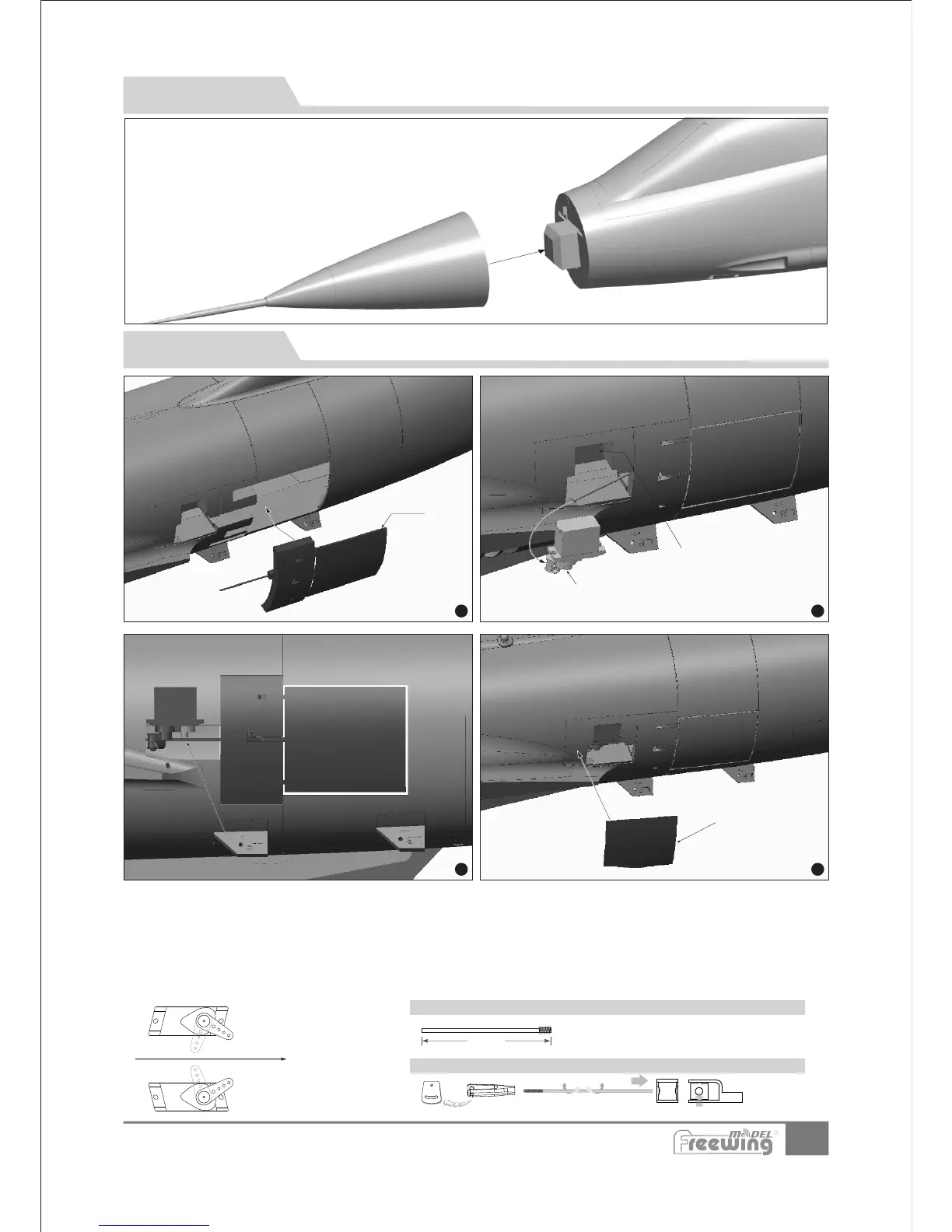

机 头 组 装
中文 版
减 速 板 安 装
由于采用磁力吸附结构,我们只需要装机头罩吸在机头前端即可。
步骤
1
A
步骤
2
B
C
步骤
3
DD
步骤
4
E
1.通过舵机测试仪或者遥控器,把舵机摇臂
校正到运动起始位置;
钢丝直径 Ø1.5mm
( 1.97in)
50mm
减速板控制钢丝尺寸
减速板舵机钢丝安装孔位
旋转钢丝,可以增加或者减少
控制距离
2.使用胶水将减速板套件(A)粘到机体二侧。
3.用胶水将舵机(B)粘到舵机安装座(C)处。安装时过程中,请注意:
-将舵机线与机身内置延长线连接并固定好
-将传动钢丝插入舵机摇臂上的固定栓内。
4.保持减速板处于正确的闭合位置时,锁紧固定栓上的螺丝。
5.测试功能正常后,用胶水粘合舵机盖,保护舵机!
减速板套件
16g舵机
舵机安装座
A-
B-
C-
舵机盖
舵机控制钢丝
D-
E-
往机头方向
R
