Item No.:FJ310
F-104S Starfighter
起 落 架 组 装
中文 版
前起落架 组装
前起落架 舵机安装
A
B
D
C
A-
B-
C-
D-
螺丝
舵机
舵机控制钢丝
起落架固定座
(PMA2x8mm 2pcs)
起落架转向控制钢丝尺寸
转向舵机钢丝安装孔位
旋转钢丝,可以增加或者减少
控制距离
钢丝直 径 Ø1.5mm
( 3.78in)
96mm

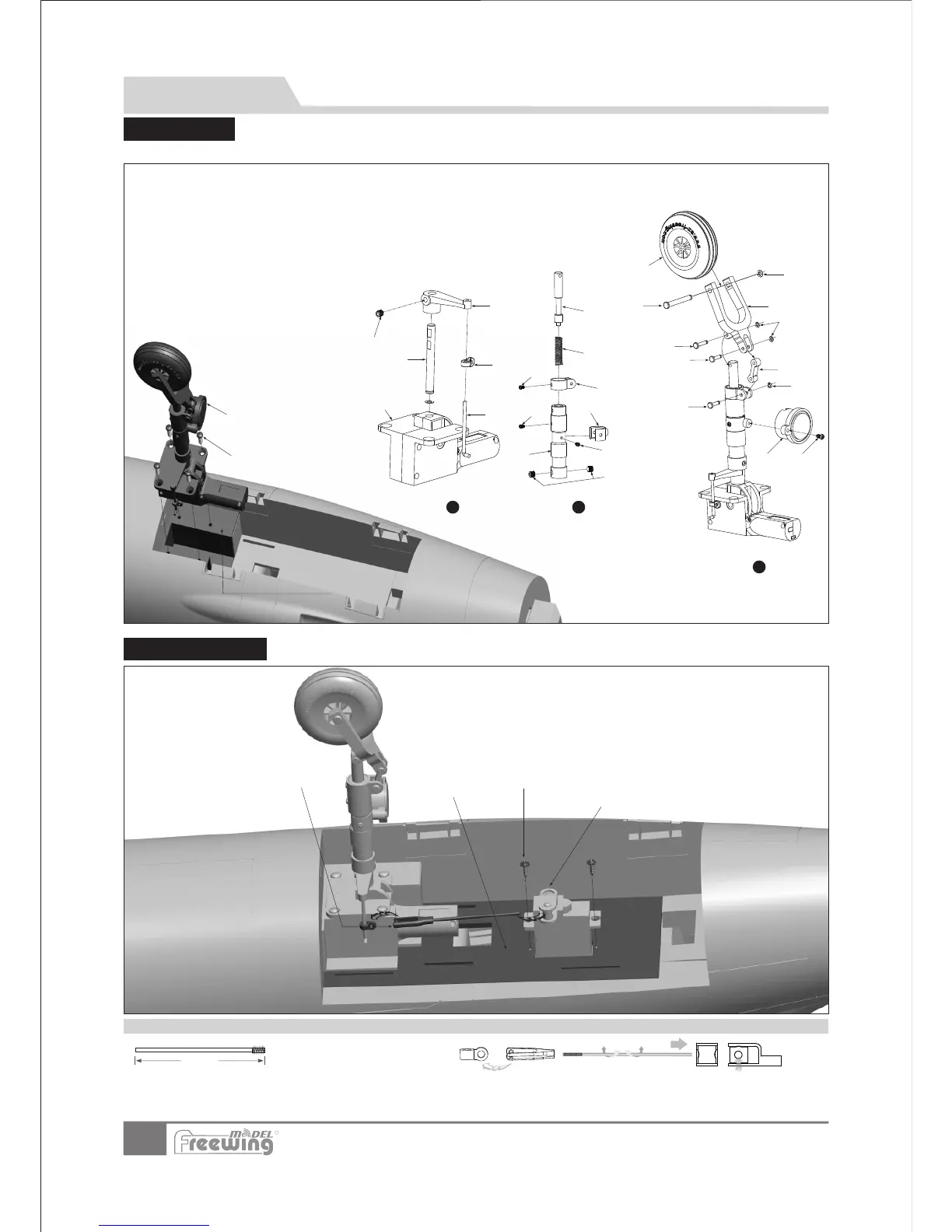

请参考以下图示,组装、更换、维修前起落架;
配件名称及规格参数
A -
B -
C-
D-
E -
F -
G-
H-
I -
起落架收放控制器
前起落架转向钢丝
前起落架转向控制环
前起落架主钢丝
L型摇臂
机米螺丝
机米螺丝
前起落架主撑杆
螺丝
(M3×3mm 1pcs)
(M4×4mm 2pcs)
(PM2x3mm 1pcs)
J -
K -
L -
M-
N -
O-
P -
Q-
R -
螺丝
LED灯安装臂
U型减震臂
螺丝
弹簧
减震活动杆
螺丝
LED灯
梢钉
(PM2x4mm)
(PM2x3mm)
(PA2x8mm)
(Ø3.5x9.2mm)
S -
T -
U -
V -
W-
X -
-
E型扣
8字型减震转轴
梢钉
U型斜撑杆
轮轴
E型扣
机轮
(内径Ø1.5mm)
(Ø3.5x11.3mm)
(Ø5x25.5mm)
(内径Ø2mm)
(Ø45x16mm)
前起落架组件
螺丝(PWA3x12 4pcs)
前起落架安装座
G
H
I
K
J
M
L
N
O
步骤
2
PQ
R
S
T
R1
S1
U
V
X
W
AB
步骤
3
A
B
C
D
E
步骤
1
F
AB
R
