Instructions d’installation pour manchon WSE
(Accessoire manchon WSE vendu séparément)
Préparation du mur
ÉTAPE 1. L’ouverture du mur requise pour un WSE SLEEVE mesure
17 ¼ po de haut sur 27 ¼ po de large.
ÉTAPE 2. LINTELS doit être utilisé pour l’ouverture des murs en placage de
brique et des murs en maçonnerie an de supporter le matériau
au-dessus du SLEE WSE. Les considérations suivantes devraient
également être données:
A. Murs de maçonnerie pour supporter le matériau au dessus
du WSE SLEEVE.
B. Un support SUBBASE (SB) ou autre, ajustable, doit être
fourni pour les constructions de type mur en panneau et pour
les murs de moins de 8 po d’épaisseur.
Le matériel de montage
PIÈCE
Nº
DESCRIPCIÓN QTÉ.
1 VIS #12A x 2 po 7
24 po MINIMUM REQUIS DU HAUT
DE L’UNITÉ AU PLAFOND
À L’INTÉRIEUR
MUR
LINTELS
1 po ESPACEMENT MINIMUM REQUIS
DE TOUS LES CÔTÉS DE L’UNITÉ
7
/8 po MINIMUM AU-DELÀ
DU MUR
MUR EXTÉRIEUR
WSE SLEEVE
MONTAGE MURAL
LIEUX DE VIS
EXTENSION DE DRAIN
5 po (127 mm)
5 po (127 mm)
9
/16 po MINIMUM
AU-DELÀ DU
MUR EXTÉRIEUR
1 po MINIMUM
3
1
/2 po POR SUBBASE
5
1
/2 po MAXIMUM FOR SUBBASE
ATTENTION
Risque de chute d'objets
Ne pas suivre les instructions
d'installation pour monter votre
climatiseur peut causer des
dommages matériels, des blessures
ou mort.

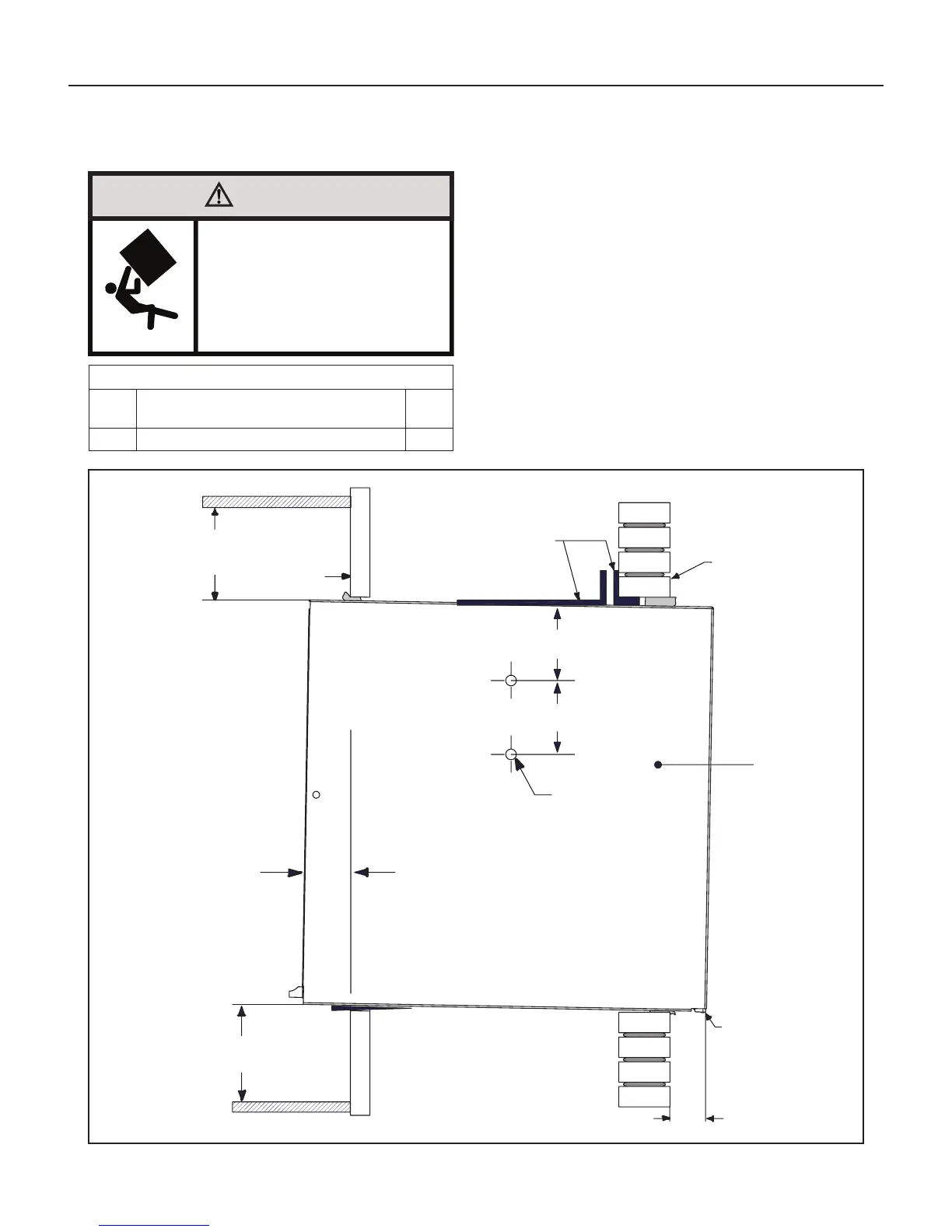

VUE DE CÔTÉ
