Instrucciones de Instalación para la Base de Empotraje WSE
(Accesorio de Base de Empotraje WSE se vende por Separado)
Preparación de la pared
PASO 1. La abertura de la pared requerida para una MANGUERA WSE
es de 17 ¼″ de alto por 27 ¼″ de ancho.
PASO 2. LINTELS se debe utilizar en la apertura de chapas de ladrillo y
paredes de mampostería para soportar el material por encima
de la MANGUERA WSE. También se deben dar las siguientes
consideraciones:
A. Muros de mampostería para soportar el material por
encima de la MANGUERA WSE. También se deben dar las
siguientes consideraciones.
B. Se debe proporcionar soporte SUBBASE (SB) u otra unidad
para la construcción de tipo panel de pared y para paredes
de menos de 8″ de grosor.
Accesorios de montaje
NUM DE
PART
DESCRIPCIÓN CANT.
1 TORNILLO, #12A x 2″ 7
24″ MÍNIMO REQUERIDO DE LA PARTE
SUPERIOR DE LA UNIDAD AL TECHO
DENTRO PARED
LINTELS
ESPACIO MÍNIMO DE 1″
REQUERIDO EN TODOS
LOS LADOS DE LA UNIDAD
7
/8″ MÍNIMO MÁS ALLÁ
DE LA PARED
1″ MÍNIMO
3
1
/2″ PARA SUBBASE
5
1
/2″ MAXIMO PARA SUBBASE
LA PARED
DE AFUERA
WSE MANGA
MONTAJE EN PARED
UBICACIONES DE
TORNILLOS
EXTENSIÓN DEL
DRENAJE
5″ (127 mm)
5″ (127 mm)
9
/16″ MÍNIMO MÁS
ALLÁ DE LA PARED
EXTERIOR
PRECAUCIÓN
Peligro de caída de objetos
No seguir las instrucciones de
instalación para el montaje de su aire
acondicionado puede causar daños
a la propiedad, lesiones o muerte.

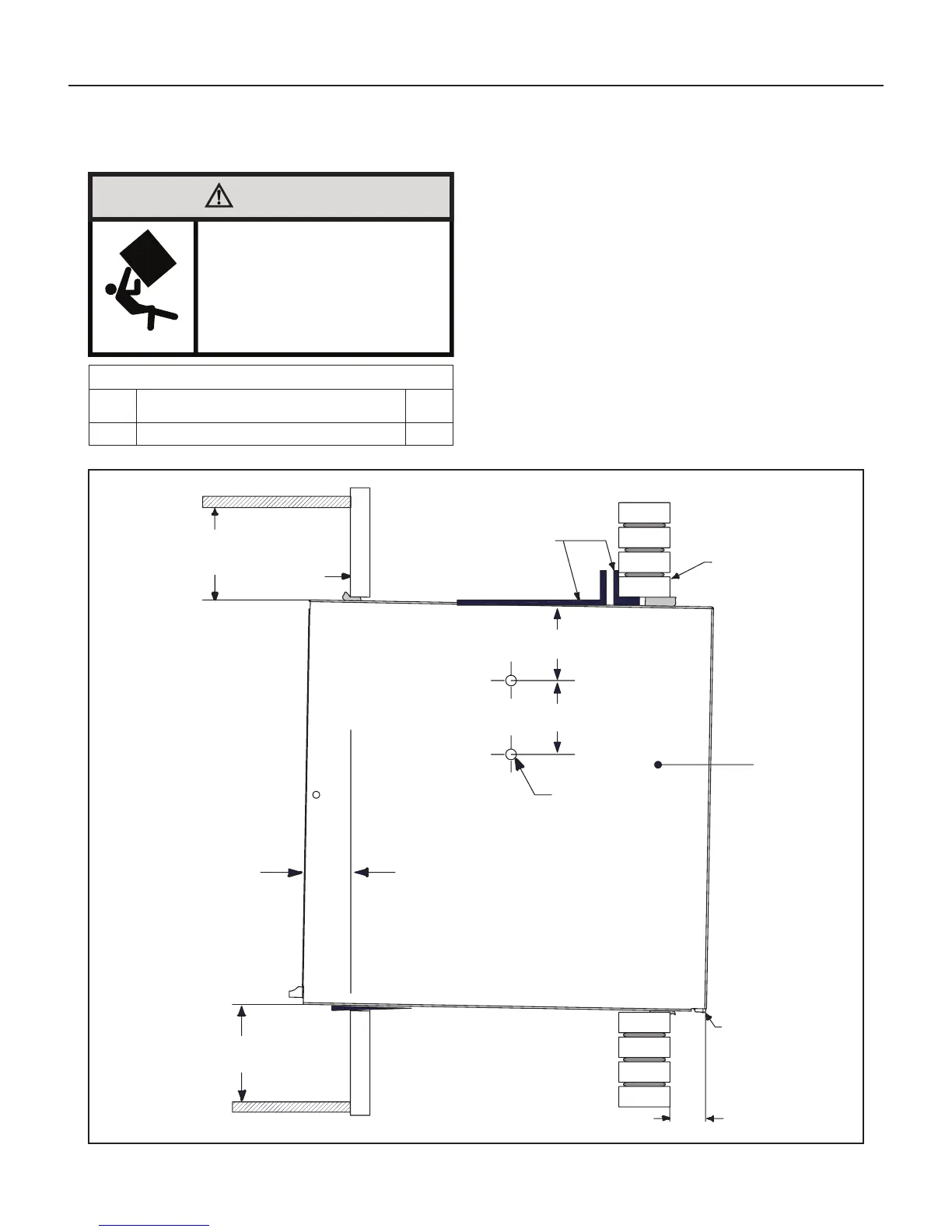

VISTA LATERAL
