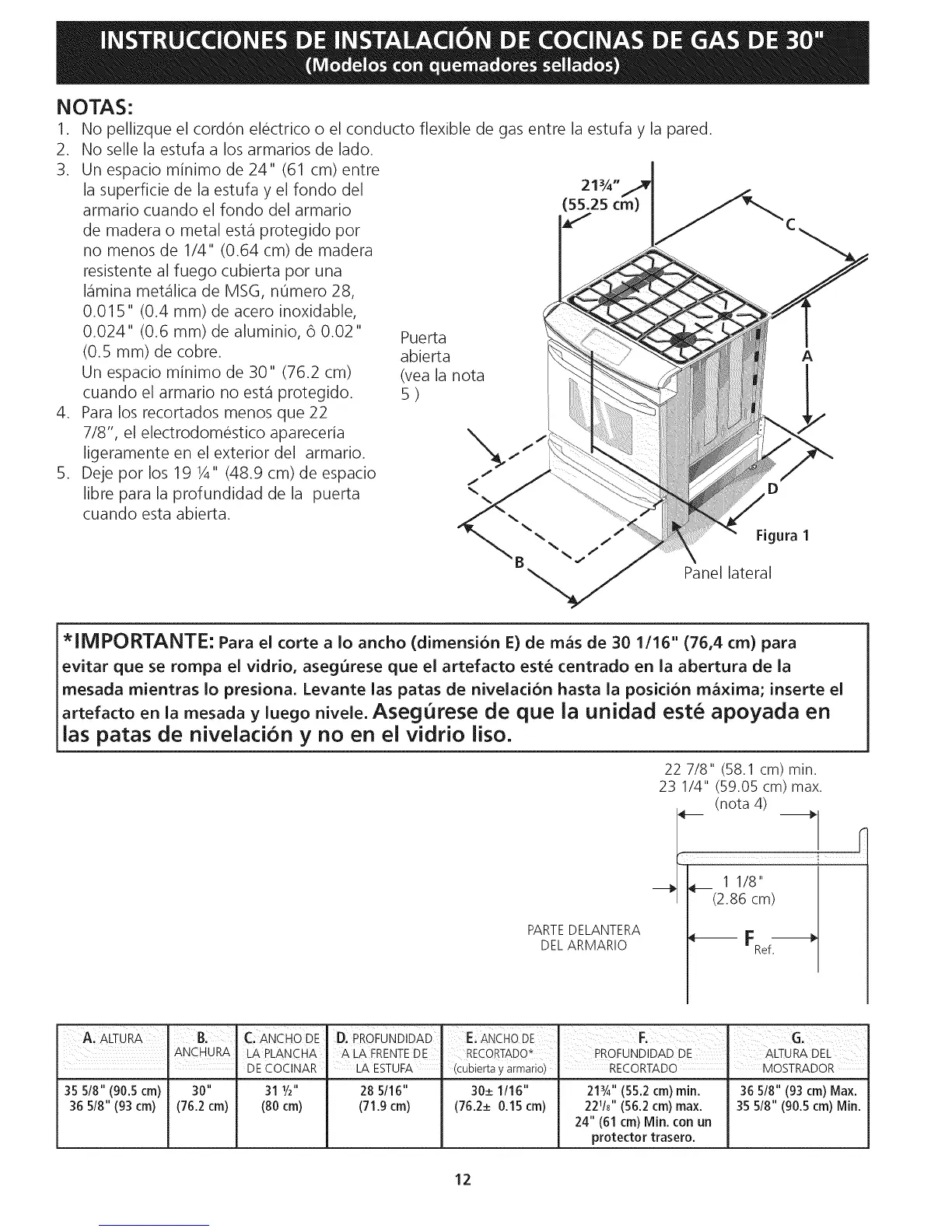

NOTAS"
No pellizque el cord6n electrico o el conducto flexible de gas entre la estufa y la pared.
,
2.
3.
.
.
No selle la estufa a los armarios de lado.
Un espacio minimo de 24" (61 cm) entre
la superficie de la estufa y el fondo del
armario cuando el fondo del armario
de madera o metal est,1 protegido por
no menos de 1/4" (0.64 cm) de madera
resistente al fuego cubierta por una
I_imina met_ilica de MSG, n0mero 28,
0.015" (0.4 ram) de acero inoxidable,
0.024" (0.6 ram) de aluminio, 6 0.02"
(0.5 ram) de cobre.
Un espacio minimo de 30" (76.2 cm)
cuando el armario no est,1 protegido.
Para los recortados menos que 22
7/8", el electrodomestico apareceria
ligeramente en el exterior del armario.
Deje por los 19 1A" (48.9 cm) de espacio
libre para la profundidad de la puerta
cuando esta abierta.
21¾"
(55.25 cm
Puerta
abierta
(vea la nota
5)
D
A
//' Figura 1
Panel lateral
*IMPORTANTE: Para el torte a Io ancho (dimensi6n E) de m_s de 30 1/16" (76,4 cm) para
evitar que se rompa el vidrio, asegurese que el artefacto est6 centrado en la abertura de la
mesada mientras Io presiona. Levante las patas de nivelacion hasta la posici6n m_xima; inserte el
artefacto en la mesada y luego nivele. Asegurese de que la unidad este apoyada en
las patas de nivelaci6n y no en el vidrio liso.
PARTEDELANTERA
DEL ARMARIO
22 7/8" (58.1 cm) rain.
23 1/4" (59.05 cm) max.
(nota 4)
_ 1 1/8"
(2.86 cm)
FRef_
A;ALTURA B;
ANCHURA
35 5/8" (90.5 cm) 30"
36 5/8" (93 cm) (762 cm)
C:ANCHo BE D, PROFUNDiDAD
LA PLANCHA A LA FRENTE DE
DE coCINAR LA ESTUFA
31 1/2" 28 5/16"
(80 cm) (71.9 cm)
E, ANcHc)DE
RECORTADO*
(cubierta y armario)
30_+1/16"
(76.2_+0.15 cm)
PROFUNDIDADDE l ALTURA DEL
RECORTADO _ MOSTRADOR
213/4'' (55.2 cm) rain. 36 5/8" (93 cm) Max.
22118'' (56.2 cm) max. 35 5/8" (90.5 cm) Min.
24" (61 cm) Min. con un
protector trasero.
