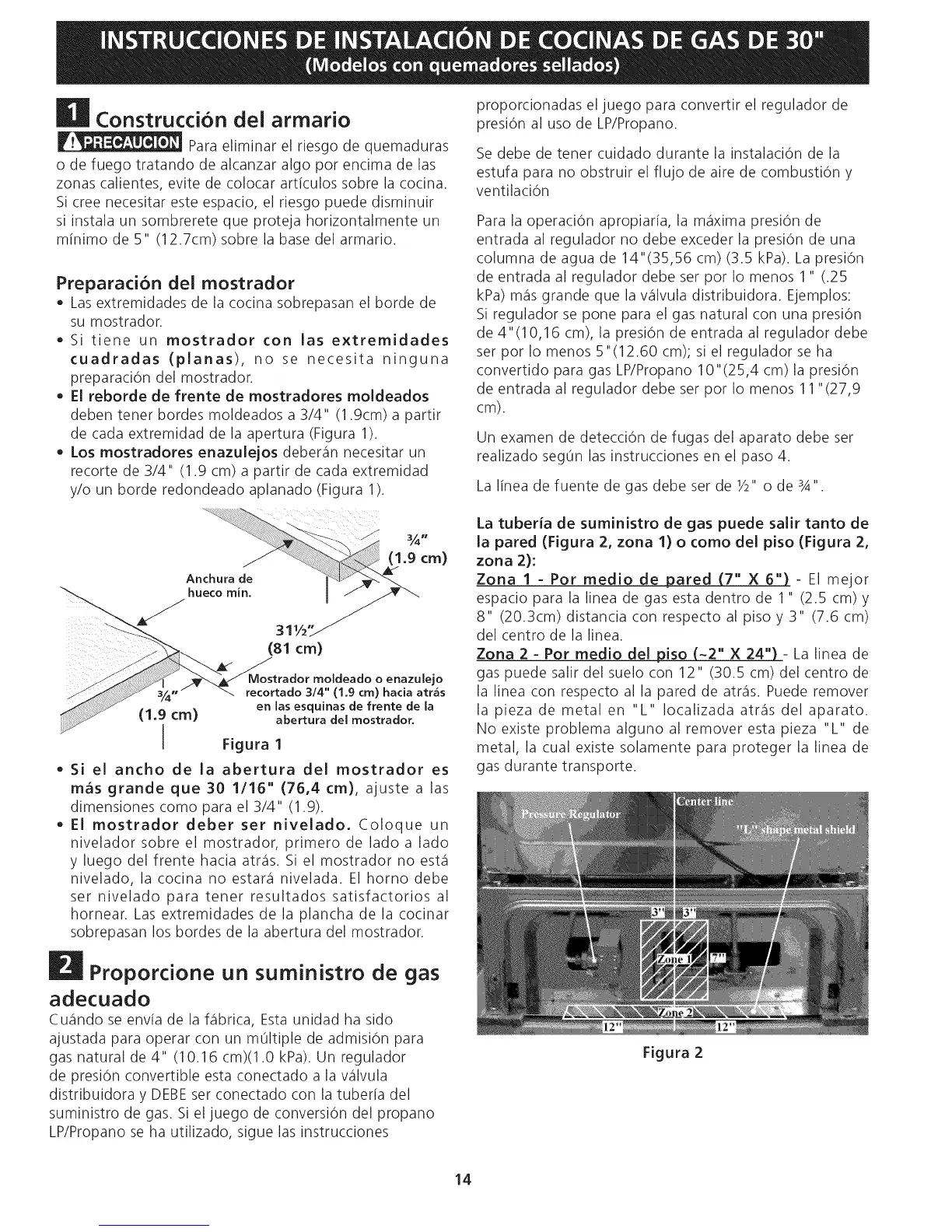

Construccion del arrnario
Para eliminar el riesgo de quemaduras
o de fuego tratando de alcanzar algo por encima de las
zonas calientes, evite de colocar articulos sobre la cocina.
Si cree necesitar este espacio, el riesgo puede disminuir
si instala un sombrerete que proteja horizontalmente un
minimo de 5" (12.7cm) sobre la base del armario.
Preparacion del mostrador
• Las extremidades de la cocina sobrepasan el horde de
su mostrador.
• Si tiene un mostrador con las extremidades
cuadradas (planas), no se necesita ninguna
preparaci6n del mostrador.
• El reborde de frente de mostradores moldeados
deben tener hordes moldeados a 3/4" (1.9cm) a partir
de cada extremidad de la apertura (Figura 1).
• Los mostradores enazulejos deber_in necesitar un
recorte de 3/4" (1.9 cm) a partir de cada extremidad
y/o un horde redondeado aplanado (Figura 1).
proporcionadas el juego para convertir el regulador de
presi6n al uso de LP/Propano.
Se debe de tener cuidado durante la instalaci6n de la
estufa para no obstruir el flujo de aire de combusti6n y
ventilaci6n
Para la operaci6n apropiaria, la m_ixima presi6n de
entrada al regulador no debe exceder la presi6n de una
columna de agua de 14"(35,56 cm) (3.5 kPa). La presi6n
de entrada al regulador debe ser por Io menos 1" (.25
kPa) m_isgrande que la wilvula distribuidora. Ejemplos:
Si regulador se pone para el gas natural con una presi6n
de 4"(10,16 cm), la presi6n de entrada al regulador debe
ser por Io menos 5"(12.60 cm); si el regulador se ha
convertido para gas LP/Propano 10"(25,4 cm)la presi6n
de entrada al regulador debe ser por Io menos 11"(27,9
cm).
Un examen de detecci6n de fugas del aparato debe ser
realizado segOn las instrucciones en el paso 4.
La linea de fuente de gas debe ser de 1/2"o de 3A".
Mostrador moldeado o enazulejo
recortado 314" (1,9 cm) hacia atr_s
(1,9 cm) en las esquinas de frente de la
abertura del mostrador.
Figura 1
• Si el ancho de la abertura del mostrador es
mas grande que 30 1/16" (76,4 cm), ajuste a las
dimensiones como para el 3/4" (1.9).
• El mostrador deber set nivelado. Coloque un
nivelador sobre el mostrador, primero de lado a lado
y luego del frente hacia atr_is. Si el mostrador no est,1
nivelado, la cocina no estate1nivelada. El homo debe
ser nivelado para tener resultados satisfactorios al
hornear. Las extremidades de la plancha de la cocinar
sobrepasan los hordes de la abertura del mostrador.
Proporcione un suministro de gas
adecuado
Cu_indo se envia de la f_ibrica, Esta unidad ha sido
ajustada para operar con un mOItiple de admisi6n para
gas natural de 4" (10.16 cm)(1.0 kPa). Un regulador
de presi6n convertible esta conectado a la wilvula
distribuidora y DEBEser conectado con la tuberia del
suministro de gas. Si el juego de conversi6n del propano
LP/Propano se ha utilizado, sigue las instrucciones
La tuberia de suministro de gas puede salir tanto de
la pared (Figura 2, zona 1) o como del piso (Figura 2,
zona 2):
Zona I = Por medio de pared (7" X 6") - El mejor
espacio para la linea de gas esta dentro de 1" (2.5 cm) y
8" (20.3cm) distancia con respecto al piso y 3" (7.6 cm)
del centro de la linea.
Zona 2 - Por medio del piso (~2" X 24") - La linea de
gas puede salir del suelo con 12" (30.5 cm) del centro de
la linea con respecto al la pared de atr_is. Puede remover
la pieza de metal en "L" Iocalizada atr_is del aparato.
No existe problema alguno al remover esta pieza "L" de
metal, la cual existe solamente para proteger la linea de
gas durante transporte.
14
Figura 2
