m

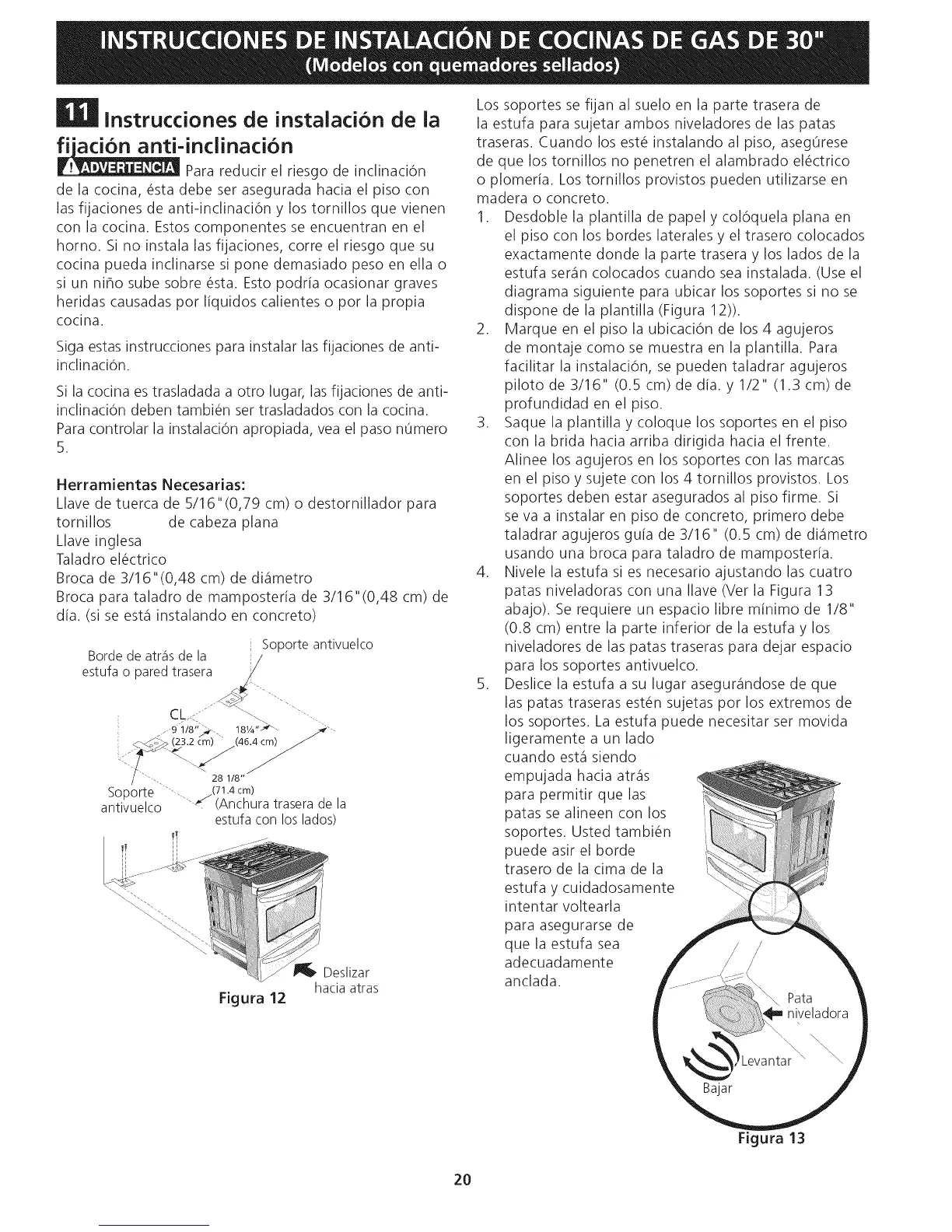

Instrucdones de instalad6n de la
-inclinacidn
Para reducir el riesgo de inclinaciOn
de la cocina, _sta debe set asegurada hacia el piso con
las fijaciones de anti-inclinaci6n y los tornillos que vienen
con la cocina. Estos componentes se encuentran en el
homo. Si no instala las fijaciones, corre el riesgo que su
cocina pueda inclinarse si pone demasiado peso en ella o
si un niho sube sobre _sta. Esto podria ocasionar graves
heridas causadas pot liquidos calientes o pot la propia
cocina.
Siga estas instrucciones para instalar las fijaciones de anti-
inclinaciOn.
Si la cocina estrasladada a otto lugar, las fijaciones de anti-
inclinaci6n deben tambi_n set trasladados con la cocina.
Para controlar la instalaciOn apropiada, vea el paso n0mero
5.
Herramientas Necesarias:
Llave de tuerca de 5/16"(0,79 cm) o destornillador para
tomillos de cabeza plana
Llave inglesa
Taladro el_ctrico
Broca de 3/1 6"(0,48 cm) de di_imetro
Broca para taladro de mamposteria de 3/1 6"(0,48 cm) de
dia. (si se est,1 instalando en concreto)
Soporteantivuelco
Bordede atr_isde la
estufao paredtrasera
CL._........ -, ......
.9 1/8" _- 18¼ '' -'_'_-
> (23.2 cm)
"/''.. 28 1/8"
Soporte ...., ,S(71.4cm)
antivuelco ...... (Anchuratraserade la
estufa con los lados)
Figura 12
f
Deslizar
haciaatras
Los soportes se fijan al suelo en la parte trasera de
la estufa para sujetar ambos niveladores de las patas
traseras. Cuando los est_ instalando al piso, aseg0rese
de que los tornillos no penetren el alambrado el_ctrico
o plomeria. Los tornillos provistos pueden utilizarse en
madera o concreto.
1. Desdoble la plantilla de papel y col6quela plana en
el piso con los hordes laterales y el trasero colocados
exactamente donde la parte trasera y los lados de la
estufa set,in colocados cuando sea instalada. (Use el
diagrama siguiente para ubicar los soportes si no se
dispone de la plantilla (Figura 12)).
2. Marque en el piso la ubicaci6n de los 4 agujeros
de montaje como se muestra en la plantilla. Para
facilitar la instalaci6n, se pueden taladrar agujeros
piloto de 3/16" (0.5 cm) de dia. y 1/2" (1.3 cm) de
profundidad en el piso.
3. Saque la plantilla y coloque los soportes en el piso
con la brida hacia arriba dirigida hacia el frente.
Alinee los agujeros en los soportes con las marcas
en el piso y sujete con los 4 tornillos provistos. Los
soportes deben estar asegurados al piso firme. Si
se va a instalar en piso de concreto, primero debe
taladrar agujeros guia de 3/1 6" (0.5 cm) de di_imetro
usando una broca para taladro de mamposteria.
4. Nivele la estufa si es necesario ajustando las cuatro
patas niveladoras con una Ilave (Vet la Figura 13
abajo). Se requiere un espacio libre minimo de 1/8"
(0.8 cm) entre la parte inferior de la estufa y los
niveladores de las patas traseras para dejar espacio
para los soportes antivuelco.
5. Deslice la estufa a su lugar asegur_indose de que
las patas traseras est_n sujetas por los extremos de
los soportes. La estufa puede necesitar set movida
ligeramente a un lado
cuando est_qsiendo
empujada hacia atr_is
para permitir que las
patas se alineen con los
soportes. Usted tambi_n
puede asir el horde
trasero de la cima de la
estufa y cuidadosamente
intentar voltearla
para asegurarse de
que la estufa sea /
adecuadamente "
anclada.
Bajar
Figura 13
2O
