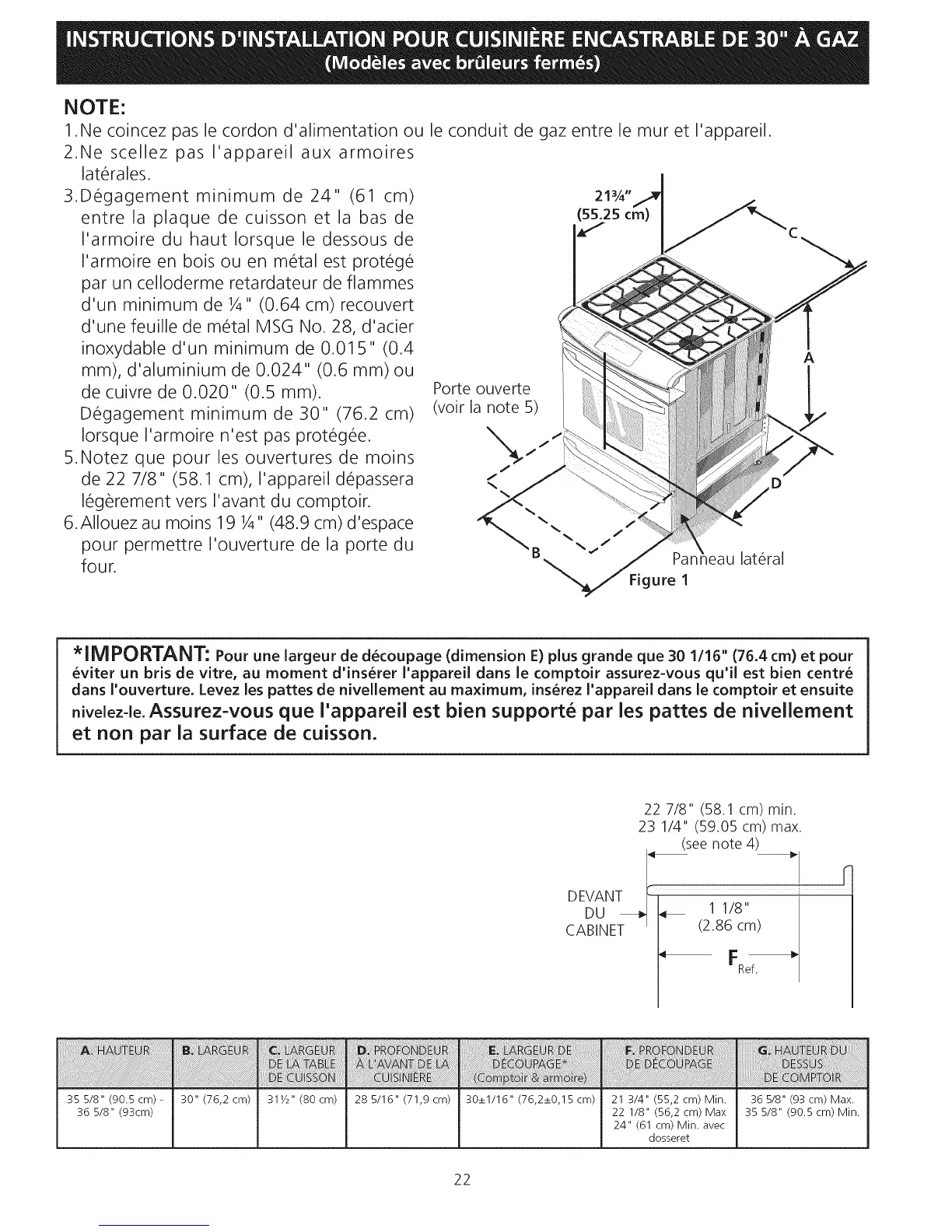

NOTE:
1 Ne coincez pas le cordon d'alimentation ou le conduit de gaz entre lemur et I'appareil.
2 Ne scellez pas 'appareil auxarmoires
laterales.
3 Degagement minimum de 24" (61 cm) 213A"
entre la plaque de cuisson et la bas de (ss.2s
I'armoire du haut Iorsque le dessous de
I'armoire en bois ou en metal est prot6ge
par un celloderme retardateur de flammes
d'un minimum de ¼" (0.64 cm) recouvert
d'une feuille de metal MSG No. 28, d'acier
inoxydable d'un minimum de 0.015" (0.4
mm), d'aluminium de 0.024" (0.6 mm) ou
de cuivre de 0.020" (0.5 mm). Porte ouverte
Degagement minimum de 30" (76.2 cm) (voir la note 5)
Iorsque I'armoire n'est pas prot6gee.
5.Notez que pour les ouvertures de moins
J
de 22 7/8" (58.1 cm), I'appareil depassera (
legerement vers I'avant du comptoir. \/x,,,
6.AIIouez au moins 19 ¼" (48.9 cm) d'espace "<_,,, ""- /'
pour permettre I'ouverture de la porte du B "-'/
four. lateral
Figure I
C
A
*IMPORTANT: Pour une largeur de d_coupage (dimension E) plus grande que 30 1/16" (76.4 cm) et pour
_viter un bris de vitre, au moment d'ins_rer I'appareil dans le comptoir assurez-vous qu'il est bien centr_
dans I'ouverture. Levez les pattes de nivellement au maximum, inserez I'appareil dans le comptoir et ensuite
nivelez-le. Assurez-vous que I'appareil est bien support_ par les pattes de nivellement
et non par la surface de cuisson.
DEVANT
DU
CABINET
22 7/8" (58.1 cm) min.
23 1/4" (59.05 cm) max.
(seenote 4)
1 1/8"
(2.86 cm)
Ref.
35 518" (90.5 cm) -
36 518" (93cm)
30" (76,2 cm) 31Y2" (80 cm) 28 5/16" (71,9 cm) 30_+1/16" (76,2_+0,15 cm) 21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. avec
dosseret
36 5/8" (93 cm) Max.
35 5/8" (90.5 cm) Min.
22
