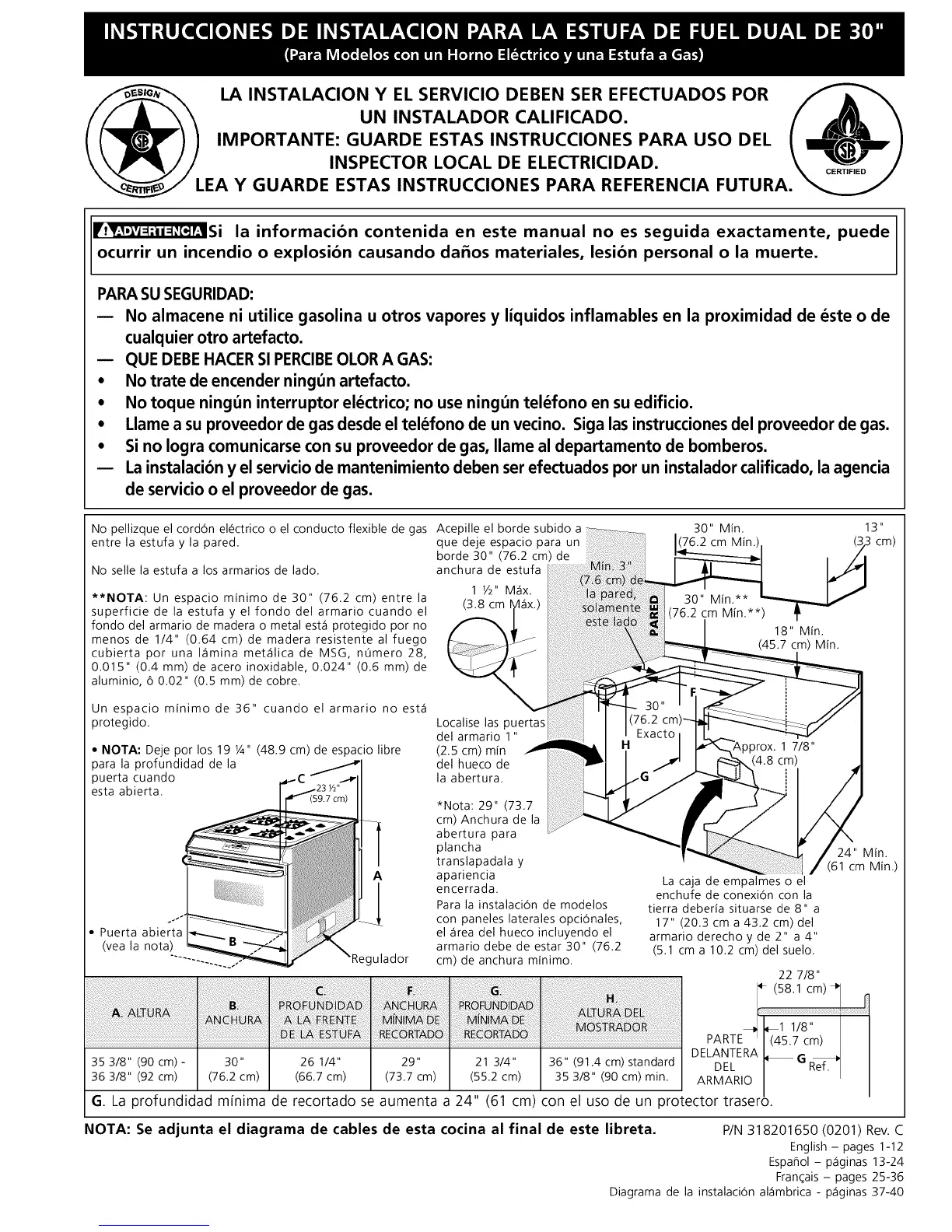

Frigidaire FCS388WHCD - Page 13

LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR
UN INSTALADOR CALIFICADO.
IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL
INSPECTOR LOCAL DE ELECTRICIDAD.
LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.
_Si la informacion contenida en este manual no es seguida exactamente, puede
ocurrir un incendio o explosion causando dafios materiales, lesion personal o la muerte.
PARASU SEGURIDAD:
-- No almacene ni utilice gasolina u otros vapores y liquidos inflamables en la proximidad de _ste o de
cualquier otto artefacto.
-- QUE DEBE HACER Sl PERCIBEOLOR A GAS:
• No trate de encender ning_n artefacto.
• No toque ning_n interruptor el_ctrico; no use ning_n tel_fono en su edificio.
• Llame a su proveedor de gas desde el tel_fono de un vecino. Siga las instrucciones del proveedor de gas.
• Si no Iogra comunicarse con su proveedor de gas, Ilame al departamento de bomberos.
-- La instalacion y el servicio de mantenimiento deben set efectuados pot un instalador calificado, la agencia
de servicio o el proveedor de gas.
No pellizque el cord6n el6ctrico o el conducto flexible de gas Acepille el borde subido a
entre la estufa y la pared, que deje espacio para un
borde 30" (76.2 cm) de
No selle la estufa a los armarios de lado. anchura de estufa
**NOTA: Un espacio minimo de 30" (76.2 cm) entre la
superficie de la estufa y el fondo del armario cuando el
fondo del armario de madera o metal est,1 protegido por no
menos de 1/4" (0.64 cm) de madera resistente al fuego
cubierta por una lamina met_tlica de MSG, n0mero 28,
0.015" (0.4 mm) de acero inoxidable, 0.024" (0.6 mm) de
aluminio, 6 0.02" (0.5 mm) de cobre.
30" Min. 13"
76.2 cm Min. cm)
18" Min.
(45.7 cm) Min.
Un espacio minimo de 36" cuando el armario no est,1
protegido.
• NOTA: Deje por los 19 ¼" (48.9 cm) de espacio libre
para la profundidad de la
puerta cuando
esta abierta.
• Puerta abie[ta I
(vea la nota) _
Localise las puertas
del armario 1"
(2.5 cm) min
del hueco de
la abertura.
A
35 3/8" (90 cm) - 30"
36 3/8" (92 cm) (76.2 cm)
26 1/4"
(66.7 cm)
ulador
29" 21 3/4"
(73.7 cm) (55.2 cm)
*Nota: 29" (73.7
cm) Anchura de la
abertura para
plancha
translapadala y
apariencia
encerrada.
Para la instalaci6n de modelos
con paneles laterales opci6nales,
el _trea del hueco incluyendo el
armario debe de estar 30" (76.2
cm) de anchura minimo.
36" (91.4 cm) standard
35 3/8" (90 cm) min.
La caja de empalmes o el
enchufe de conexi6n con la
tierra deberia situarse de 8" a
17" (20.3 cm a 43.2 cm) del
armario derecho y de 2" a 4"
(5.1 cm a 10.2 cm) del suelo.
22 7/8"
(58.1 cm) 1 I
_1 1/8"
PARTE (45.7 cm)
DELANTERA
G R_..
DEL
ARMARIO
G. La profundidad mfnima de recortado se aumenta a 24" (61 cm) con el uso de un protector trasero.
24" Min.
(61 cm Min.)
NOTA: Se adjunta el diagrama de cables de esta cocina al final de este libreta. P/N 318201650 (0201) Rev. C
English - pages 1-12
Espa_ol - p_tginas 13-24
Fran_ais - pages 25-36
Diagrama de la instalaci6n al_tmbrica - p_tginas 37-40
