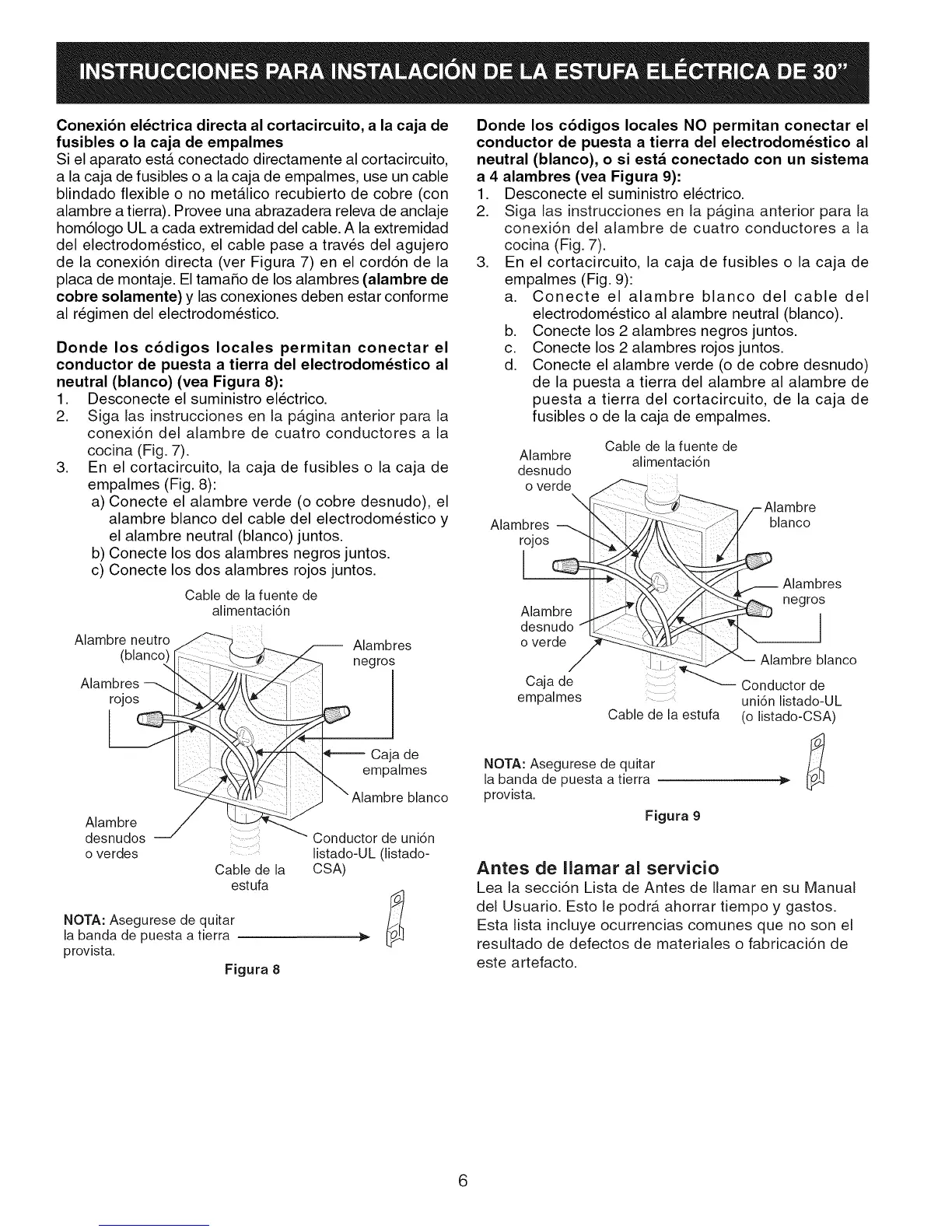

Conexi6n el_ctrica directa al cortacircuito, a la caja de
fusibles o la caja de empalmes
Si el aparato esta conectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no metalico recubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
homSIogo UL a cada extremidad del cable. A la extremidad
del electrodomestico, el cable pase a traves del agujero
de la conexiSn directa (ver Figura 7) en el cordSn de la
placa de montaje. El tamaSo de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al regimen del electrodomestico.
Donde los c6digos locales permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco) (vea Figura 8):
1. Desconecte el suministro electrico.
2. Siga las instrucciones en la p_.gina anterior para la
conexiSn del alambre de cuatro conductores a la
cocina (Fig. 7).
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes (Fig. 8):
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodomestico y
el alambre neutral (blanco) juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaci6n
Alambre neutro _""-7 _ Alambres
(blanco)[_ _ negros
Alamb!es _" J
roJos _ ,__
_ __-_ _-"_Cajade
i "--,, empalmes
A:amub(_es on_du_ltlmii_bnli:i cO
o verdes listado-UL (listado-
Cable de la CSA)
estufa
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 8
Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco), o si est_ conectado con un sistema
a 4 alambres (vea Figura 9):
1. Desconecte el suministro electrico.
2. Siga las instrucciones en la pagina anterior para la
conexi6n del alambre de cuatro conductores a la
cocina (Fig. 7).
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes (Fig. 9):
a. Conecte el alambre blanco del cable del
electrodomestico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo)
de la puesta a tierra del alambre al alambre de
puesta a tierra del cortacircuito, de la caja de
fusibles o de la caja de empalmes.
Cable de la fuente de
Alambre alimentaci6n
desnudo
o verde __
Alambre __
desnudo 1[l<_i_ "_
o verde __
Caja de
empalmes
/- Alambre
lanco
_-_ Aleacrmbres
_mbre !lanco
""--.._i Conductor de
uni6n listado-UL
Cable de la estufa (o listado-CSA)
NOTA: Asegurese de quitar
la banda de puesta a tierra
provista.
Figura 9
Antes de Ilamar al servicio
Lea la secci6n Lista de Antes de Ilamar en su Manual
del Usuario. Esto le podrA ahorrar tiempo y gastos.
Esta lista incluye ocurrencias comunes que no son el
resultado de defectos de materiales o fabricaci6n de
este artefacto.
