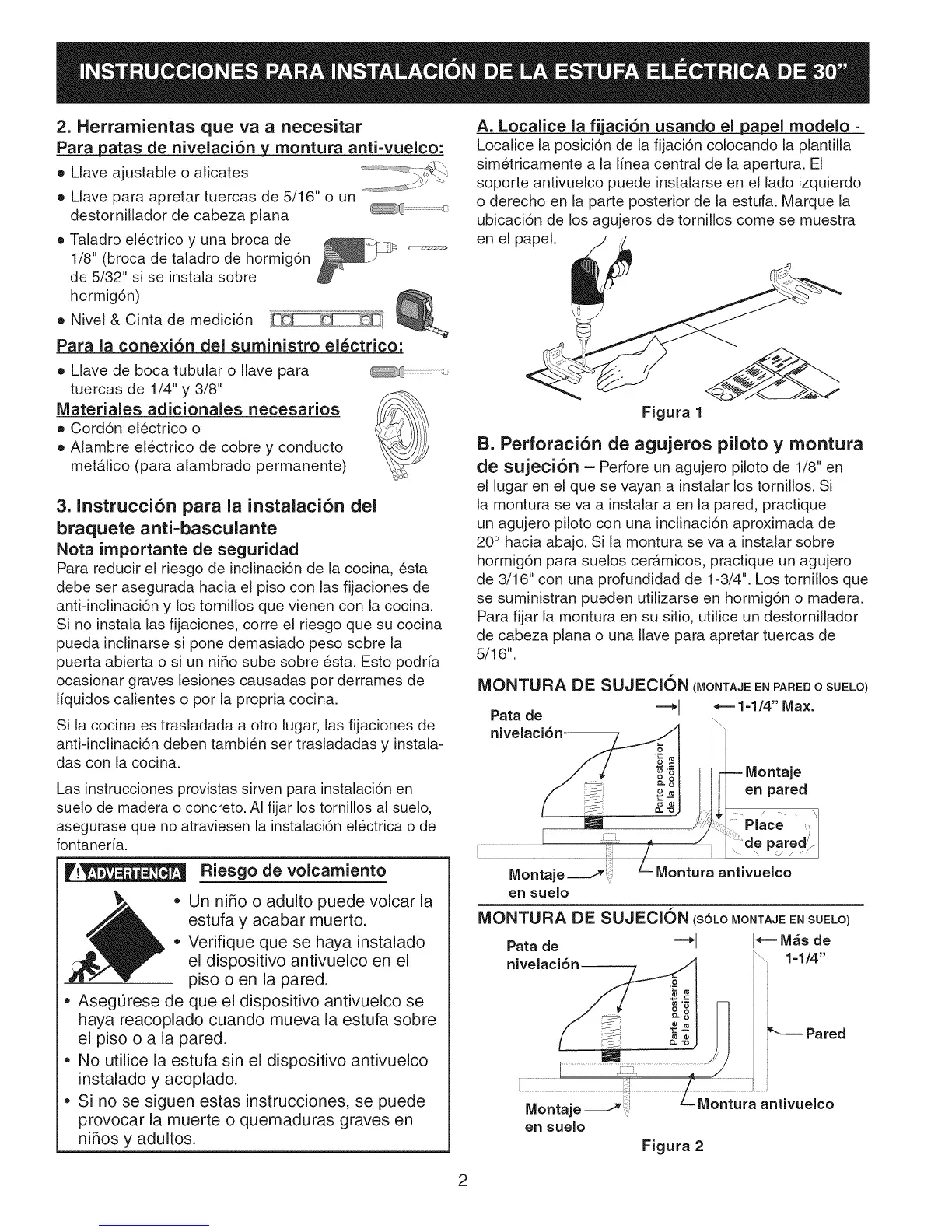

2. Herramientas que va a necesitar
Para patas de nivelaci6n y montura anti=vueico:
= Llave ajustable o alicates
o Llave para apretar tuercas de 5/16" o un
destornillador de cabeza plana
• Taladro electrico y una broca de
1/8" (broca de taladro de hormig6n
de 5/32" si se instala sobre
hormig6n)
o Nivel & Cinta de medici6n
Para la conexi6n del suministro el_ctrico:
o Llave de boca tubular o Ilave para
tuercas de 1/4"y 3/8"
Materiales adicionaies necesarios _
o Cord6n electrico o
o Alambre electrico de cobre y conducto
metMico (para alambrado permanente)
3. Instrucci6n para la instalaci6n del
braquete anti-basculante
Nora importante de seguridad
Para reducir el riesgo de inclinaci6n de la cocina, esta
debe set asegurada hacia el piso con las fijaciones de
anti-inclinaci6n y los tornillos que vienen con la cocina.
Si no instala las fijaciones, corre el riesgo que su cocina
pueda inclinarse si pone demasiado peso sobre la
puerta abierta o si un ni_o sube sobre esta. Esto podrfa
ocasionar graves lesiones causadas por derrames de
I[quidos calientes o por la propria cocina.
Si la cocina es trasladada a otro lugar, las fijaciones de
anti-inclinaci6n deben tambien set trasladadas y instala-
das con la cocina.
Las instrucciones provistas sirven para instalaci6n en
suelo de madera o concreto. AI fijar los tornillos al suelo,
asegurase que no atraviesen la instalaci6n electrica o de
fontanerfa.
Riesgo de volcamiento
o Un niho o adulto puede volcar la
estufa y acabar muerto.
Verifique que se haya instalado
el dispositivo antivuelco en el
piso o en la pared.
Asegurese de que el dispositivo antivuelco se
haya reacoplado cuando mueva la estufa sobre
el piso o a la pared.
No utilice la estufa sin el dispositivo antivuelco
instalado y acoplado.
Si no se siguen estas instrucciones, se puede
provocar la muerte o quemaduras graves en
nihos y adultos.
A. Localice la fijaci6n usando el papel modelo -
Localice la posici6n de la fijaci6n colocando la plantilla
simetricamente a la I[nea central de la apertura. El
soporte antivuelco puede instalarse en el lado izquierdo
o derecho en la parte posterior de la estufa. Marque la
ubicaci6n de los agujeros de tornillos come se muestra
en el papel.
Figura 1
B. Perforaci6n de agujeros piloto y montura
de sujeci6n - Perfore un agujero piloto de 1/8" en
el lugar en el que se vayan a instalar los tornillos. Si
la montura se va a instalar a en la pared, practique
un agujero piloto con una inclinaci6n aproximada de
20° hacia abajo. Si la montura se va a instalar sobre
hormig6n para suelos cerAmicos, practique un agujero
de 3/16" con una profundidad de 1-3/4". Los tornillos que
se suministran pueden utilizarse en hormig6n o madera.
Para fijar la montura en su sitio, utilice un destornillador
de cabeza plana o una Ilave para apretar tuercas de
5/16".
MONTURA DE SUJECION (MONTAJE EN PARED O SUELO)
---* I,_---1-1/4" Max.
Pata de ,,,
niveIaci6n_
_
/ 7_ _'_ I I_en pared
>j
lU
: de I
Montaje Montura antivuelco
en suelo
MONTURA DE SUJECION (S6LOMONTAJEENSUELO)
Pata de -"1 M_s de
.... 1-1/4"
nivelaci6n-- ""
2
