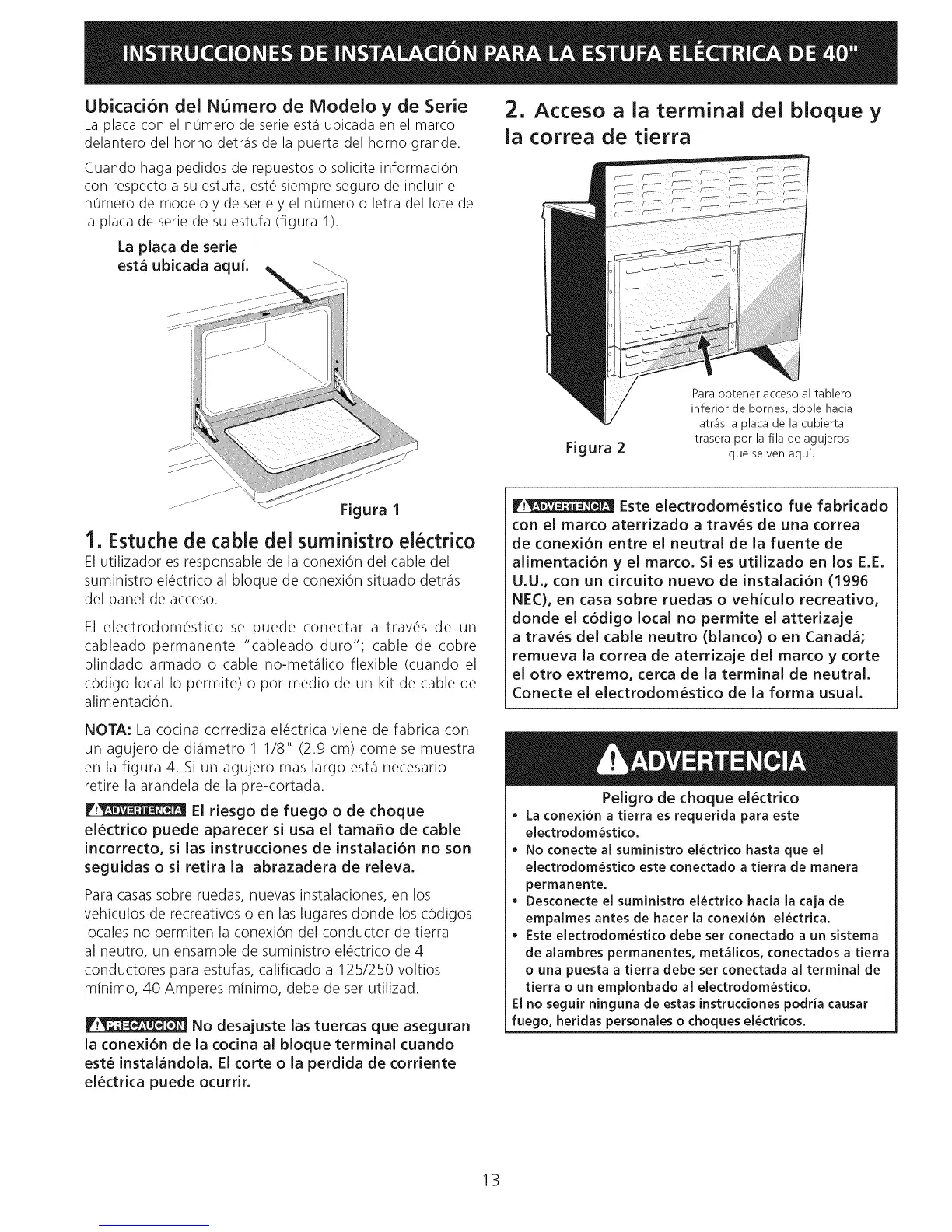

Ubicacion del Numero de Modelo y de Serie
La placa con el n0mero de serie est,1ubicada en el marco
delantero del homo detr_is de la puerta del homo grande.
Cuando haga pedidos de repuestos o solicite informacion
con respecto a su estufa, este siempre seguro de incluir el
n0mero de modelo y de serie y el n0mero o letra del Iote de
la placa de serie de su estufa (figura 1).
La placa de serie
est_ ubicada aqui. _ .......
It} ..........._,
......... "\ I
.....\
Figura I
1. Estuche de cable del suministro electrico
El utilizador es responsable de la conexiOn del cable del
suministro el@ctricoal bloque de conexi6n situado detr_is
del panel de acceso.
El electrodom@stico se puede conectar a trav@s de un
cableado permanente "cableado duro"; cable de cobre
blindado armado o cable no-met_ilico flexible (cuando el
c6digo local Io permite) o pot medio de un kit de cable de
alimentaci6n.
2. Acceso a la terminal dei bloque y
la correa de tierra
Figura 2
Para obtener acceso al tablero
inferior de bornes, doble hacia
atr_is la plata de la cubierta
trasera por la ilia de agujeros
que seven aquL
Este electrodom6stico fue fabricado
con el marco aterrizado a traves de una correa
de conexi6n entre el neutral de la fuente de
alimentad6n y el marco. Si es utilizado en los E.E.
U.U., con un circuito nuevo de instalaci6n (1996
NEC), en casa sobre ruedas o vehiculo recreativo,
donde el c6digo local no permite el atterizaje
a trav6s del cable neutro (blanco) o en Canada,
remueva la correa de aterrizaje del marco y corte
el otro extremo, cerca de la terminal de neutral.
Conecte el electrodom6stico de la forma usual.
NOTA: La cocina corrediza el_ctrica viene de fabrica con
un agujero de di_imetro 1 1/8" (2.9 cm) come se muestra
en la figura 4. Si un agujero mas largo est,1necesario
retire la arandela de la pre-cortada.
F__ El riesgo de fuego o de choque
el6ctrico puede aparecer si usa el tamafio de cable
incorrecto, si las instrucdones de instalaci6n no son
seguidas o si retira la abrazadera de releva.
Para casas sobre ruedas, nuevas instalaciones, en los
vehiculos de recreativos o en las lugares donde los c6digos
locales no permiten la conexi6n del conductor de tierra
al neutro, un ensamble de suministro el_ctrico de 4
conductores para estufas, calificado a 125/250 voltios
minimo, 40 Amperes minimo, debe de set utilizad.
F.t_ No desajuste las tuercas que aseguran
[a conexi6n de la cocina a[ bloque terminal cuando
est6 instalandola. El corte o la perdida de corriente
el6ctrica puede ocurrir.
Peligro de choque el6ctrico
La conexion a tierra es requerida para este
electrodomestico.
No conecte al suministro electrico hasta que el
electrodomestico este conectado a tierra de manera
permanente.
• Desconecte el suministro electrico hada la {aja de
empalmes antes de hater la conexion electrica.
• Este electrodomestico debe set conectado a un sistema
de alambres permanentes, metalicos, conectados a tierra
o una puesta a tierra debe set conectada al terminal de
tierra o un emplonbado a_electrodomesti¢o.
E_no seguir ninguna de estas instrucdones podria causar
fuego, heridas personales o choques electricos.
