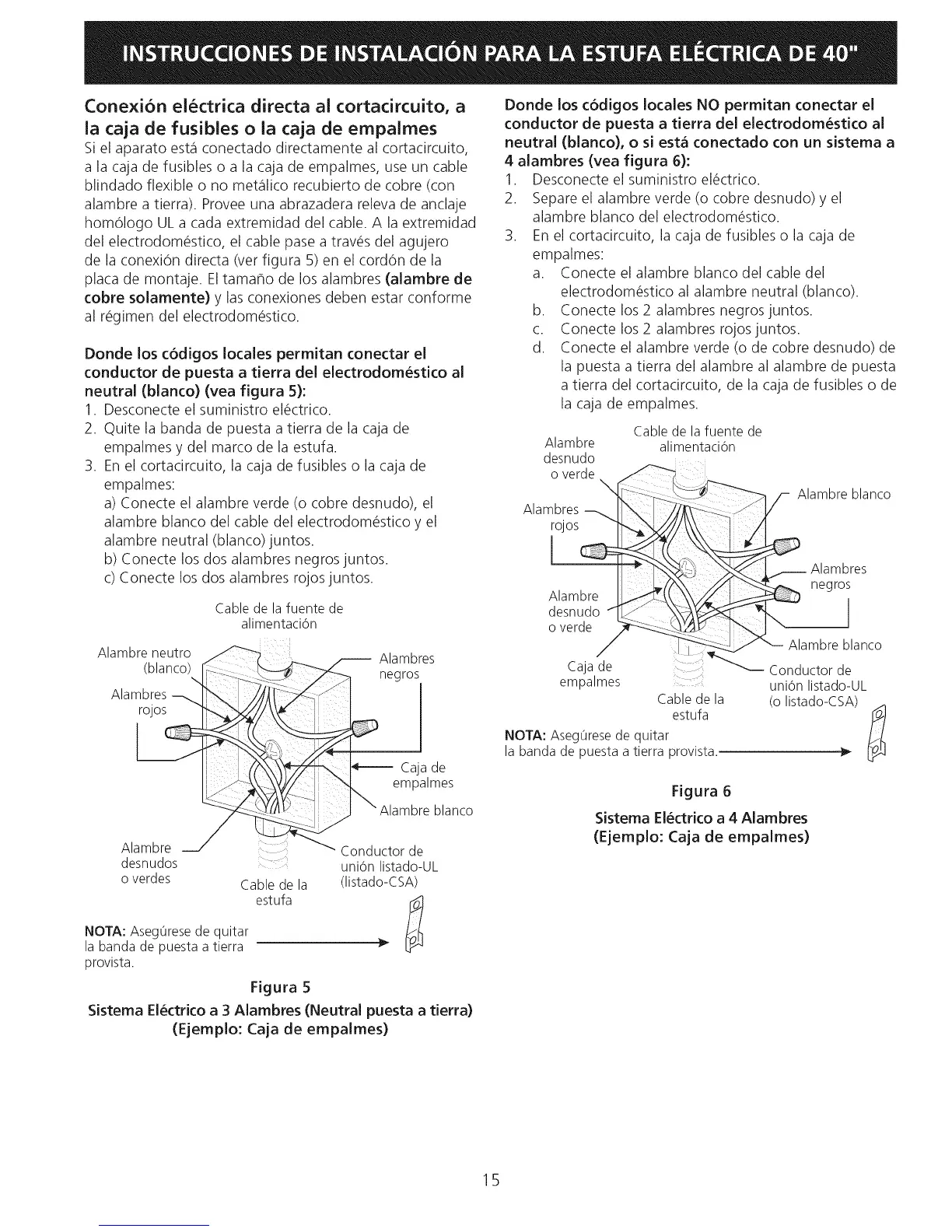

Conexion electrica directa ai cortacircuito, a
ia caja de fusibles o ia caja de empalmes
Si el aparato est_Sconectado directamente al cortacircuito,
a la caja de fusibles o a la caja de empalmes, use un cable
blindado flexible o no met_qlicorecubierto de cobre (con
alambre a tierra). Provee una abrazadera releva de anclaje
hom61ogo ULa cada extremidad del cable. A la extremidad
del electrodom_stico, el cable pase a trav_s del agujero
de la conexi6n directa (vet figura 5) en el cord6n de la
placa de montaje. El tamaho de los alambres (alambre de
cobre solamente) y las conexiones deben estar conforme
al r_gimen del electrodom_stico.
Donde los codigos locales permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco) (vea figura 5):
1. Desconecte el suministro el_ctrico.
2. Quite la banda de puesta a tierra de la caja de
empalmes y del marco de la estufa.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a) Conecte el alambre verde (o cobre desnudo), el
alambre blanco del cable del electrodom_stico y el
alambre neutral (blanco)juntos.
b) Conecte los dos alambres negros juntos.
c) Conecte los dos alambres rojos juntos.
Cable de la fuente de
alimentaciOn
Alambreneutro
(blanco)_ d
rojos _ .'-b_.//\_" [
Alambre _" !-T-_--,./
desnudos
overdes Cablede la
estufa
NOTA: Aseg0rese de quitar
la banda de puesta a tierra
provista.
Alambres
negros
._-, Caja de
empalmes
.J \Alambre blanco
Conductorde
uni6n listado-UL
(listado-CSA)
Figura 5
Sistema El_ctrico a 3 Alambres (Neutral puesta a tierra)
(Ejemplo: Caja de empalmes)
Donde los c6digos locales NO permitan conectar el
conductor de puesta a tierra del electrodom_stico al
neutral (blanco), o si est_ conectado con un sistema a
4 alambres (vea figura 6):
1. Desconecte el suministro el_ctrico.
2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom6stico.
3. En el cortacircuito, la caja de fusibles o la caja de
empalmes:
a. Conecte el alambre blanco del cable del
electrodom_stico al alambre neutral (blanco).
b. Conecte los 2 alambres negros juntos.
c. Conecte los 2 alambres rojos juntos.
d. Conecte el alambre verde (o de cobre desnudo) de
la puesta a tierra del alambre al alambre de puesta
a tierra del cortacircuito, de la caja de fusibles o de
la caja de empalmes.
Cable de la fuente de
Alambre alimentaci6n
desnudo
o verde
Alambres--_ [_'{_""-'_ <
Alambre _-._(, !
desnudo "q.L__ "_
o verde _
Caja de
empalmes
Cable de la
estufa
NOTA: Aseg0rese de quitar
la banda de puesta a tierra provista.
lambreblanco
"_ Conductorde
uni6n listado-UL
(o listado-CSA)
Figura 6
Sistema El_ctrico a 4 Alambres
(Ejemplo: Caja de empalmes)
15
