4
INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE
5.6 CAPACIDAD
Instalación con gabinetes
Verique que el piso sea estable y que
haya suministros eléctrico y de gas
adecuados en la ubicación de instalación
de la estufa.

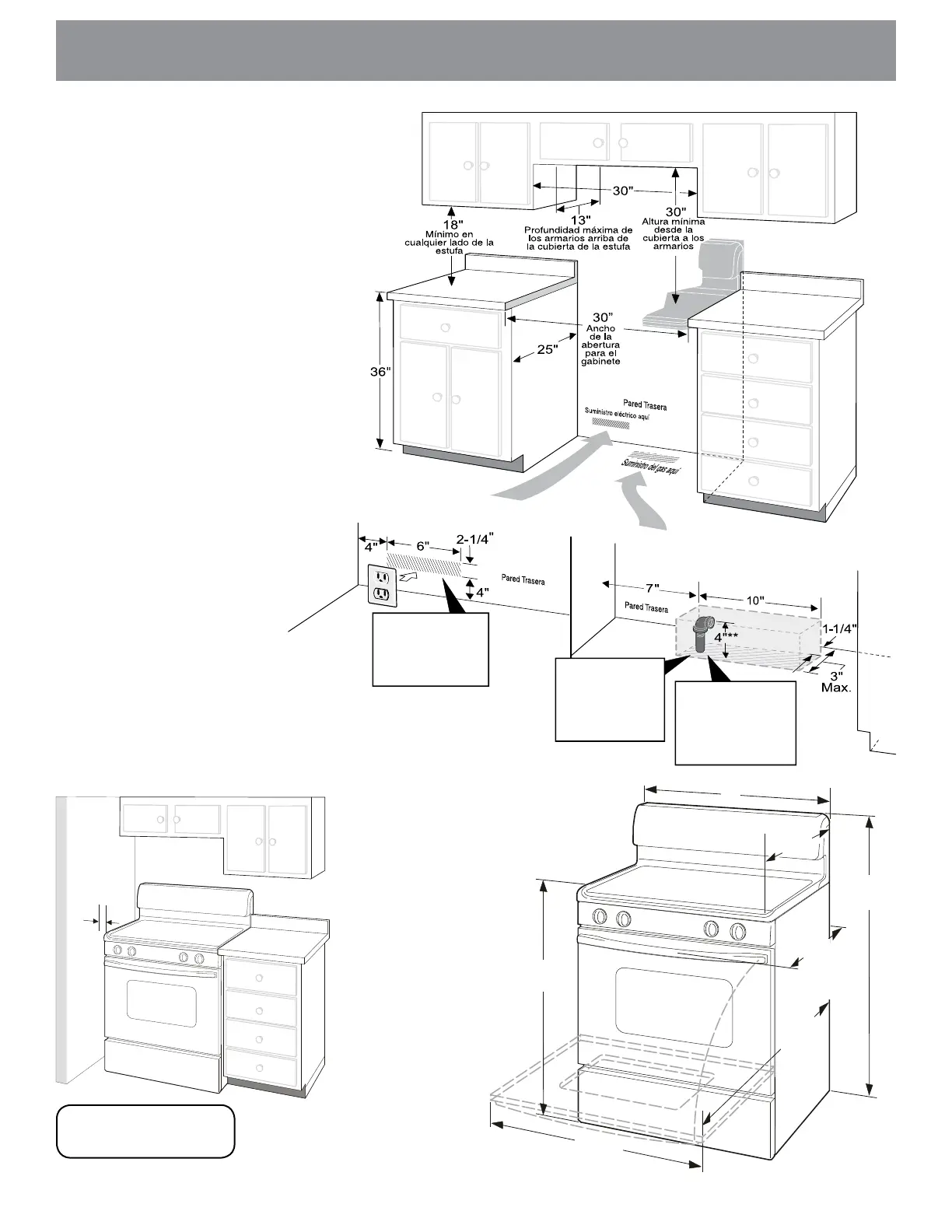

Debe utilizar las dimensiones que se
muestran; estas dimensiones son las
mínimas requeridas a menos que se
indique lo contrario. Estas medidas no
dejan ningún espacio por debajo de la
cubierta de cocción o en la parte trasera
de la estufa.
La supercie de contacto debe ser sólida
y estar a nivel.
Recuerde:
• No selle la estufa a los gabinetes
laterales.
• No pellizque el cable de suministro
eléctrico entre la estufa y la pared
trasera.
• Si la profundidad de los gabinetes es
mayor de 25”, el marco delantero del
horno debe extenderse por lo menos
1/2” más allá del frente del gabinete
(vea la Fig. 1).
• Todas las aberturas de la pared o del
piso donde se instale la estufa deben
ser sellados.
Instalación junto a la pared
Si instala el electrodoméstico junto a la
pared, la distancia mínima a la pared de
combustible a cada lado de la estufa por
encima de las 36” debe medirse según
la potencia (BTU) del quemador más
grande (vea la Fig. 2).
Fig. 2
* 9.500 BTU o menos 2”
10.000 a 16.999 BTU 3”
17.000 BTU o más 5”
*
PARED
Fig. B
Fig. C
Fig. A
En esta area rayada
instale un
tomacorriente eléctrico
mural embutido de
120V.
En esta area rayada
en el piso es para la
instalaci ón a trav és
del piso del tubo
corto del gas de la
válvula de cierre.
Agregue un codo de
tubería negro de ½”
NPT 90 al tubo corto
del suministro del gas
y dirija el codo como
se muestra.
36 ± 1/8”
(Ajustable)
46-5/8”
máx
puerta
abierta
29-7/8”
25-3/4”
48-1/2”
máx
30”
29-1/4”
máx
puerta cerrada
Fig. 3
1” = 2,5 cm
