Fronius Datamanager 2.0 Quick Start Guide

3
DE
Inhaltsverzeichnis
Aufbau des Mod-
bus RTU Netzwer-
kes

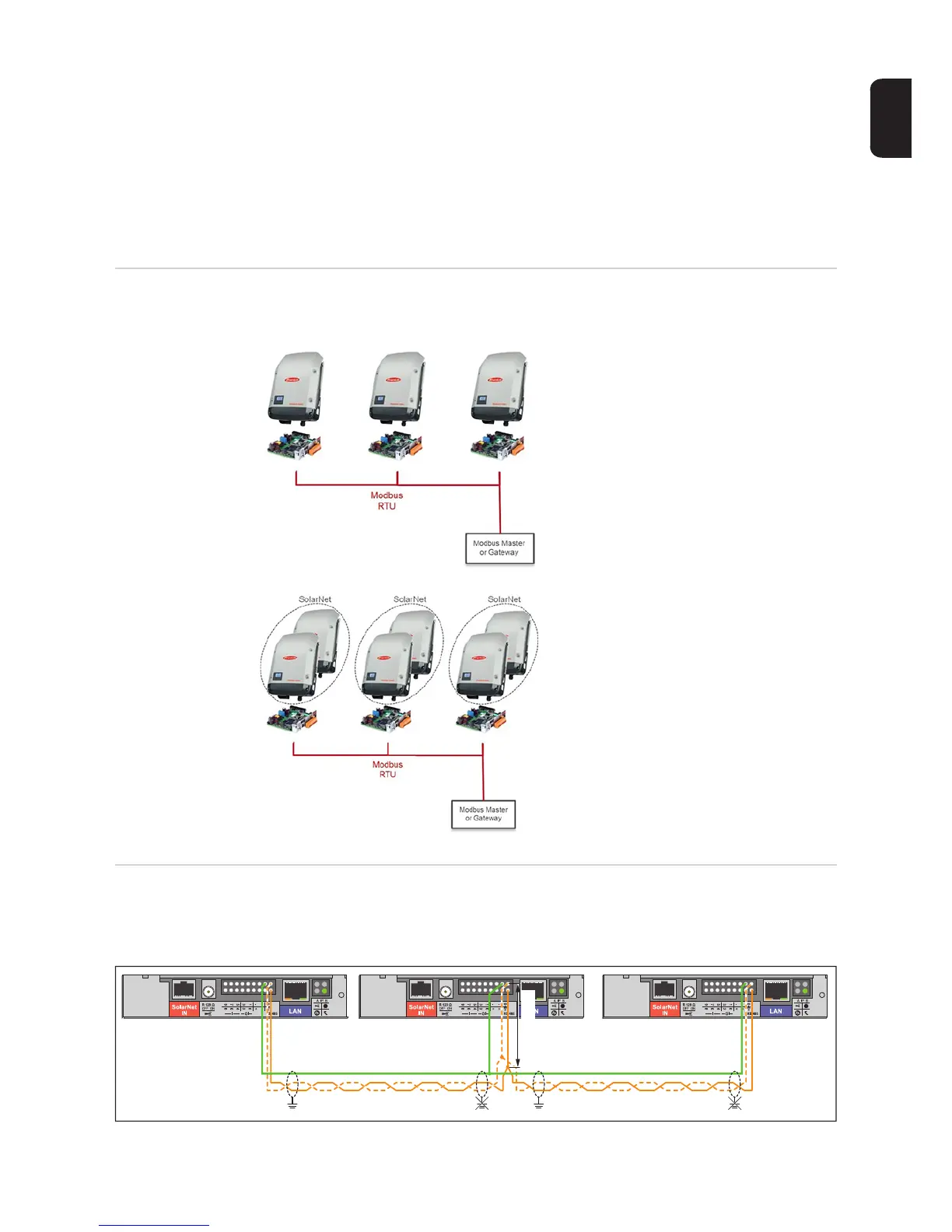

Es gibt zwei Möglichkeiten, ein Modbus RTU Netzwerk mit Fronius Datamanagern 2.0 und
Wechselrichtern aufzubauen.
In der ersten Variante verwendet man je-
weils einen Fronius Datamanager 2.0 pro
Wechselrichter.
Alle Geräte werden per RS485 (Modbus
RTU) miteinander verbunden und an den
Modbus Master bzw. das Modbus Gateway
angeschlossen.
Bei der zweiten Möglichkeit verwendet man
nur einen Fronius Datamanager 2.0 für
mehrere Wechselrichter.
Die Wechselrichter und der Fronius Data-
manager 2.0 werden miteinander per Froni-
us Solar Net verbunden.
Verkabelung
mehrerer Netz-
werk-Teilnehmer
Bei der Verkabelung mehrerer Netzwerk-Teilnehmer ist es manchmal notwendig Hilfs-
klemmen für die Verkabelung zu verwenden. Diese Hilfsklemmen dürfen maximal 10 cm
von der eigentlichen Klemmstelle entfernt sein.
Aufbau des Modbus RTU Netzwerkes.................................................................................................. 3
Verkabelung mehrerer Netzwerk-Teilnehmer.......................................................................................3
Sicherheit.............................................................................................................................................. 4
Schritt 1: Anschluss des Modbuskabels ............................................................................................... 4
Schritt 2: Busabschluss-Widerstand aktivieren..................................................................................... 5
Schritt 3: Ändern der Wechselrichter-Nummer ..................................................................................... 5
< 10 cm
GND

Fronius Datamanager 2.0 Specifications

General

Monitoring Platform	Fronius Solar.web
Communication Interfaces	Ethernet
Protocols	Modbus TCP
Data Logging	Integrated data logger
Web Interface	Yes
Compatibility	Fronius inverters
Power Supply	Via inverter
Mounting	Wall mounting
