Sensor an-
schließen
HINWEIS!
Risiko durch falsche oder fehlerhafte Signalausgabe.
Der Drahtvorschub / die SplitBox erkennt den angesteckten Sensor am Verbin-
dungskabel!
▶
Für jeden Sensor nur das mitgelieferte Verbindungskabel verwenden - das
Verbindungskabel des Sensors ist mit der Artikelnummer und Bezeichnung
des Sensors markiert.
▶

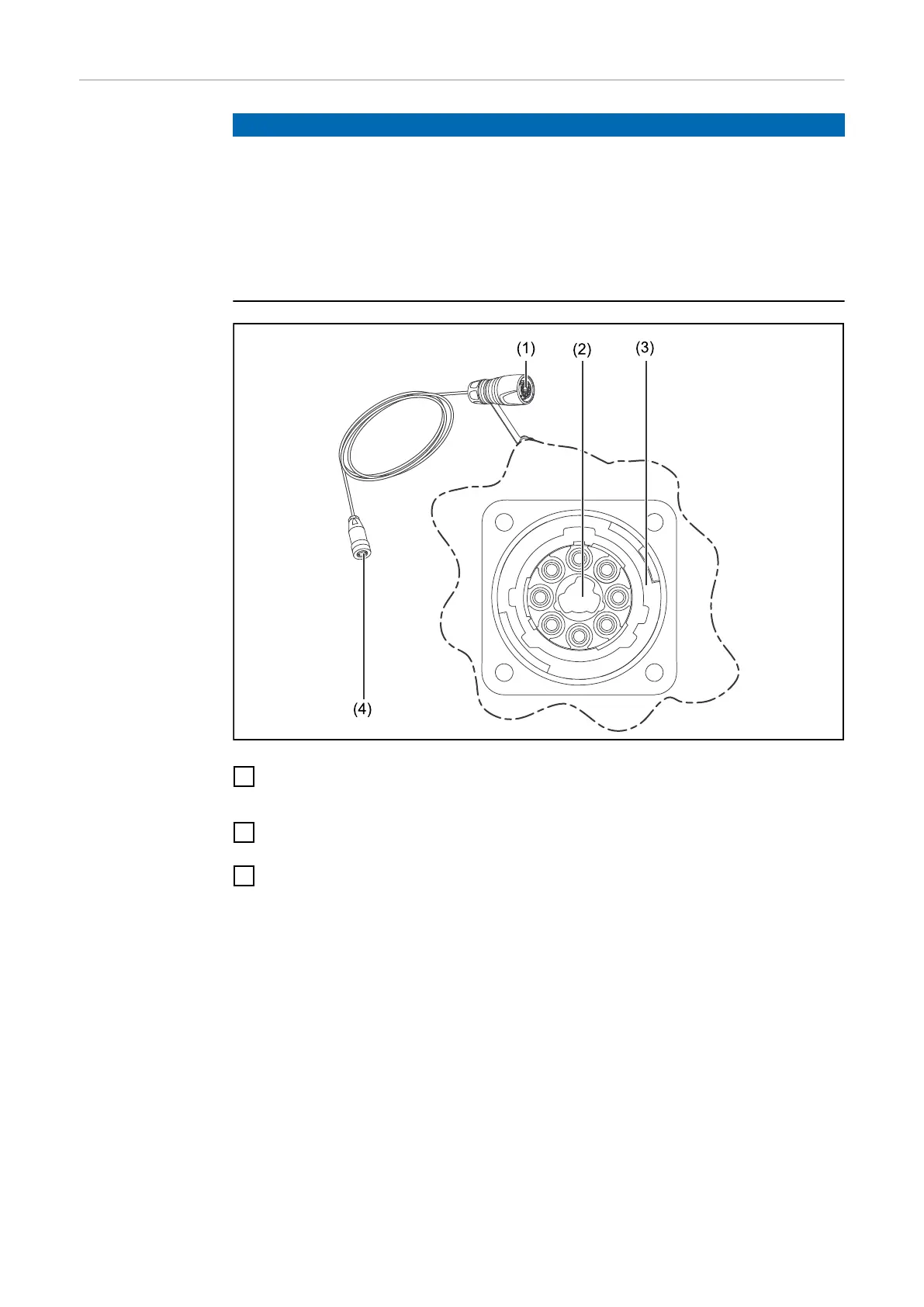

Den Stecker (1) des Verbindungskabels nur an Sensoranschlüsse (2) mit ei-
ner roten Codierung (3) anschließen.
1
Stecker (1) vom Verbindungskabel an einen Anschluss OPT/i Ext. Sensorste-
cker (2) des Drahtvorschubes / der SplitBox anschließen
2
Stecker (4) mit dem Stecker des Sensors der Drahtspulen-Aufnahme Drah-
tende verbinden
3
Falls notwendig, die Kabel mittels Kabelbinder und Kabelöse fixieren
8
