7
DEUTSCH
Netzschalter Ein / Aus ... mit integrierter Anzeige „Betriebsbereit“
(leuchtet wenn Netzschalter eingeschaltet ist)
Grobstufenschalter ... unterteilt den Leerlaufs- und Schweißspan-
nungsbereich bzw. Schweißleistungsbereich der Schweißanlage in 4
Stufen (A-D)
Feinstufenschalter ... unterteilt den Grobstufenbereich (A-D) in
jeweils 7 Feinstufen
Einstellregler Drahtgeschwindigkeit ... zum Einstellen der Draht-
geschwindigkeit
Skala m/min ... zum stufenlosen Einstellen der Drahtgeschwindigkeit
von 1 - 18 m/min im Manuellbetrieb
Skala % ... zur Korrektur der programmierten Drahtgeschwindigkeit
(+/- 30%) im Programmbetrieb (in Abhängigkeit von Drahtdurchmes-
ser, Schweißprogramm, Grob- u. Feinstufenschalter)
Wahlschalter Drahtdurchmesser ... zur Wahl des zu verschweißen-
den Drahtdurchmessers im Programmbetrieb
Wahlschalter Schweißprogramm ... zur Wahl des gewünschten
Schweißprogrammes in Abhängigkeit von Schutzgas und Zusatz-
werkstoff

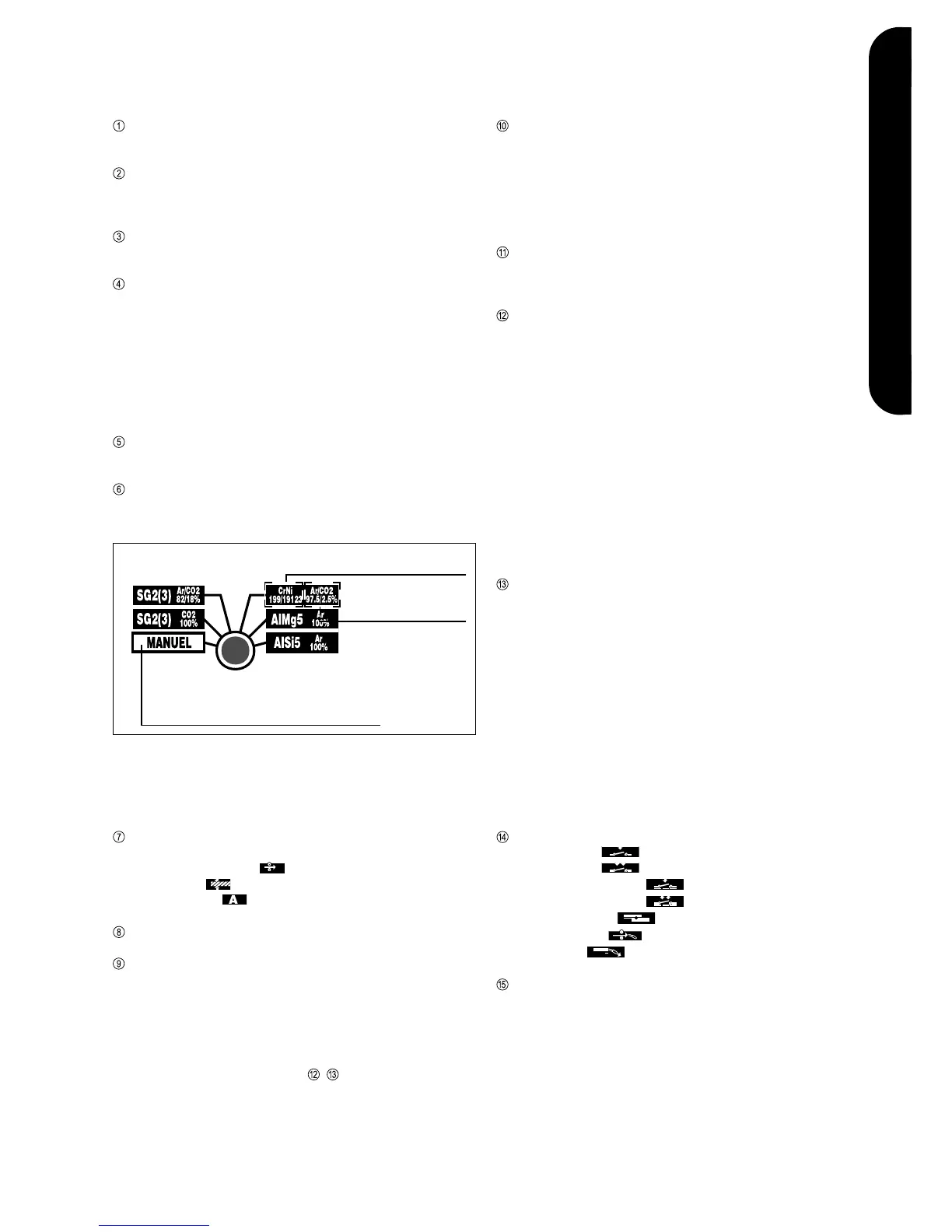

Abb.5 Begriffserklärung Wahlschalter Schweißprogramm
Manuellbetrieb ... die Drahtgeschwindigkeit ist mit dem
Einstellregler Drahtgeschwindigkeit (Skala m/min) an die
Schweißspannung anzupassen
DIN-Bezeichnung bzw. Legierung des
Schweißdrahtes
Schutzgaszusammenstellung
und Mischverhältnis der
einzelnen Komponenten in %
Anzeige Übergangslichtbogen ... zwischen Kurz- und Sprühlichtbo-
gen entsteht ein spritzerbehafteter Übergangslichtbogen. Im Pro-
grammbetrieb wird dieser Bereich durch Leuchten der Anzeige Über-
gangslichtbogen signalisiert. Durch Wechsel des Drahtdurchmessers
bzw. Wahl eines anderen Schutzgasgemisches kann der Übergangs-
lichtbogen umgangen und ein optimales Schweißergebnis erzielt
werden.
Anzeige Hold ... bei jedem Schweißende werden die aktuellen Ist-
Werte von Schweißstrom und -spannung gespeichert - die Anzeige
Hold leuchtet
Digitalanzeige m/min - mm - A ... im Manuell- bzw. Programmbetrieb
mit unterschiedlicher Funktion belegt
Manuellbetrieb
- Drahtgeschwindigkeit (m/min) ... Anzeige der eingestellten Draht-
geschwindigkeit
- Blechdicke (mm) ... keine Funktion
- Schweißstrom (A) ... Anzeige von Ist- bzw. Holdwert des Schweiß-
stroms
Programmbetrieb
- Drahtgeschwindigkeit (m/min) ... Anzeige der eingestellten Draht-
geschwindigkeit
- Blechdicke (mm) ... Richtwert für die Materialstärke des Grund-
werkstoffes
- Schweißstrom (A) ... Soll-, Ist- bzw. Holdwert des Schweißstroms
Digitalanzeige V - Induktanz ... im Manuell- bzw. Programmbetrieb
mit unterschiedlicher Funktion belegt
Manuellbetrieb
- Anzeige von Soll-, Ist- bzw. Holdwert der mit Grob- und Feinstufen-
schalter eingestellen Schweißspannung
Programmbetrieb
- Anzeige von Soll-, Ist- bzw. Holdwert der mit Grob- und Feinstufen-
schalter eingestellen Schweißspannung
- Anzeige Schweißstrombuchse 1 / 2 / 3 ... beim Verändern von
Grob- od. Feinstufenschalter wird an der Digitalanzeige die Ziffer
1, 2 oder 3 angezeigt. Das Massekabel ist in der Folge in die
entsprechende Schweißstrombuchse 1,2 oder 3 einzustecken und
zu verriegeln.
Wahlschalter Betriebsart ... zur Anwahl der Betriebsart
- 2-Taktbetrieb
- 4-Taktbetrieb
- Intervall 2-Taktbetrieb
- Intervall 4-Taktbetrieb
- Punktschweißen
- Drahteinfädeln
- Gasprüfen
Option Push/Pull-Betrieb
Hinweis! Bei Zusatzdrähten und / oder Schutzgase, die von den vorge-
gebenen Werten geringfügig abweichen, kann mit dem Einstellregler
Drahtgeschwindigkeit (Skala %) eine Korrektur erfolgen.
Wahlschalter Digitalanzeige ... zur Anwahl und Anzeige der ge-
wünschten Funktion an der Digitalanzeige
- Drahtgeschwindigkeit (Sollwert)
- Blechdicke (Richtwert)
- Schweißstrom (Soll- bzw. Istwert)
Anzeige Störung ... leuchtet, wenn das Gerät thermisch überlastet ist
Anzeige NoProgram
- leuchtet, wenn Wahlschalter Schweißprogramm in Stellung „Ma-
nuel“ geschaltet ist
- blinkt, bei Anwahl eines Drahtdurchmessers bzw. Schweißpro-
grammes, wenn keine Schweißdaten programmiert sind
- blinkt, bei Anwahl einer Grob- oder Feinstufe welche für das
gewählte Schweißprogramm nicht geeignet ist; gleichzeitig er-
scheint an den Digitalanzeigen , das Zeichen L bzw. H
L ... programmierter Schweißbereich überschritten - Schalterstel-
lung an Grob- bzw. Feinstufenschalter zurückschalten
H ... programmierter Schweißbereich unterschritten - Schalterstel-
lung an Grob- bzw. Feinstufenschalter erhöhen
