FS IES3110 Series - Connexion de Lalimentation

FR
24
CONSOLE
1152008,N,1
Reset
DC 12V-55V
DC48--55V(PoE)
V1+ V1- V2+ V2-
CONSOLE
1152008,N,1
Reset
DC 12V-55V
DC48--55V(PoE)
V1+ V1- V2+ V2-

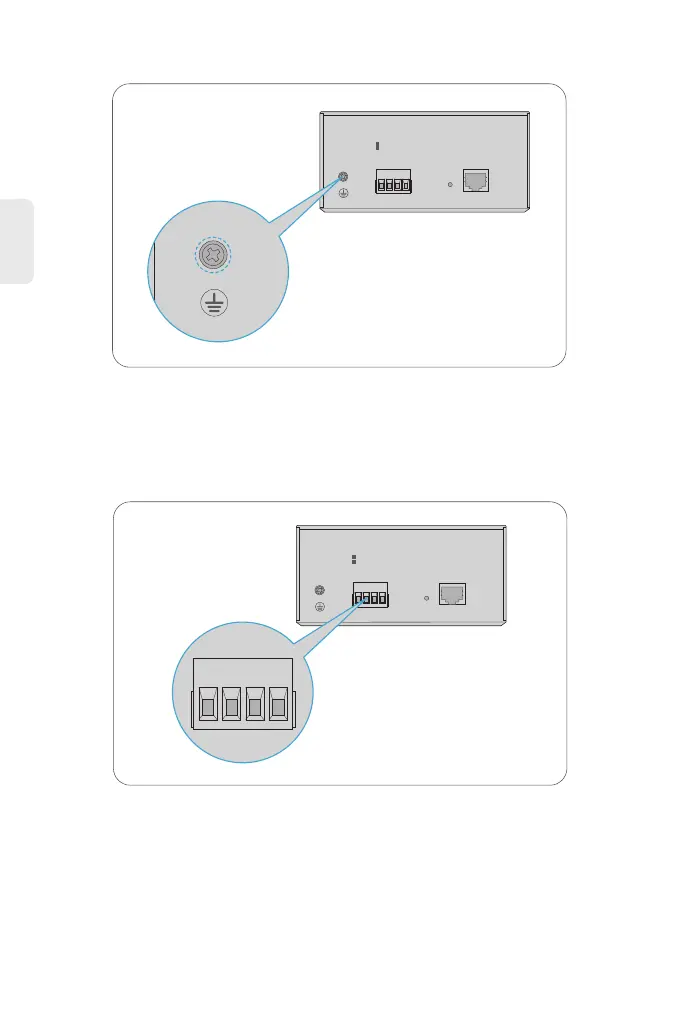

1. Connectez une extrémité du câble d'alimentation au switch.
2. Connectez l'autre extrémité du câble d'alimentation à l'alimentation électrique.
Connexion de l'Alimentation
1. Connectez une extrémité du câble de mise à la terre au switch.
2. Connectez l'autre extrémité du câble de mise à la terre à la masse de la terre.
Mise à la Terre du Switch
CONSOLE
1152008,N,1
Reset
DC 12V-55V
DC48--55V(PoE)
V1+ V1- V2+ V2-
CONSOLE
1152008,N,1
Reset
DC 12V-55V
DC48--55V(PoE)
V1+ V1- V2+ V2-
