Kurzbeschreibung des Mainboards
Vorgehensweise
3
2
1
A
4
5

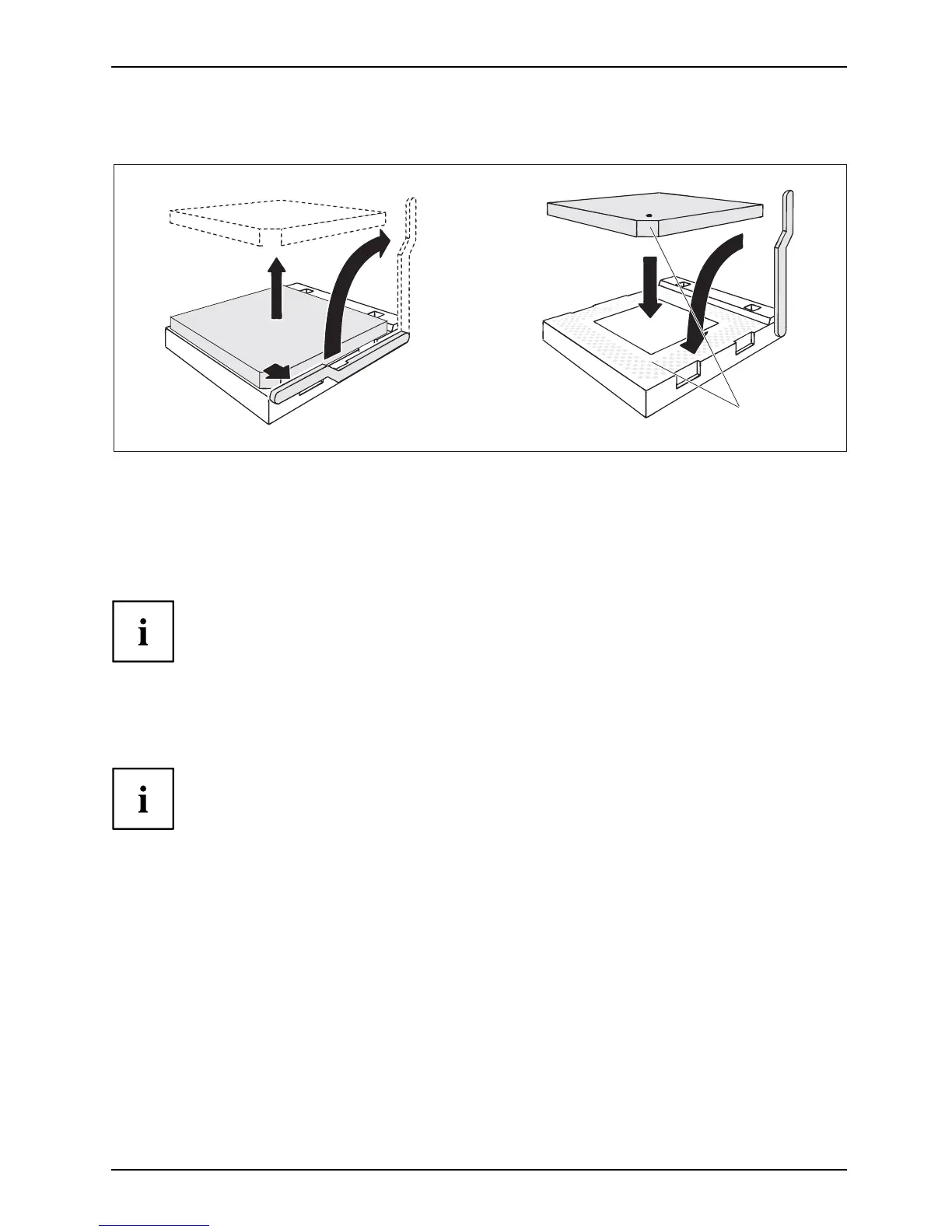

► Entfern en Sie einen eventuell vorhande nen Lüfter und den Kühlkörper.
► Drücken Sie den Hebe l in Pfeilrichtung (1) u nd schwenken Sie ihn bis
zum Anschlag na ch oben (2).
► Klappen Sie die Halterung nach oben.
► Heben Sie den alten Prozessor aus dem Steckplatz (3).
Die abgeschrägte Ecke des Prozessors kann auch an einer anderen
Stelle sein als in der Abbildung da rgestellt.
► Stecken Sie den neuen Prozessor so in den Steckplatz, dass die abgeschrägte Ecke des
Prozessors mit der Co dierung am Steckplatz (A) von der Lage her übereinstimmt (4).
► Schw enken Sie den Hebel nach unten, bis er spürbar einrastet (5).
Bitte beachten Sie, dass je nach verwendetem Kühlkörper unt ersch iedliche
Kühlkörperhalterungen auf dem Mainboard benötigt we rden.
► Je nach Ausbau-Variant e müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
► Je nach Prozessor-Variante werden für die Befestigung des Kühlkörpers noch
Klammern mitgeliefert, die den Kühlkörper fixieren.
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 3
