Anschlüsse und Bedien elemente
Anschlüsse und Bedienelemente
In d iesem Kapite l werden die einzelnen Hardware-Komp onenten Ihres N otebook vorgestellt.
Sie erhalten eine Übersicht üb er die Anzeigen un d die Anschlüsse des Notebook. Machen
Sie sich mit diesen Elementen vertraut, bevor Sie m it dem Notebook arbeiten.

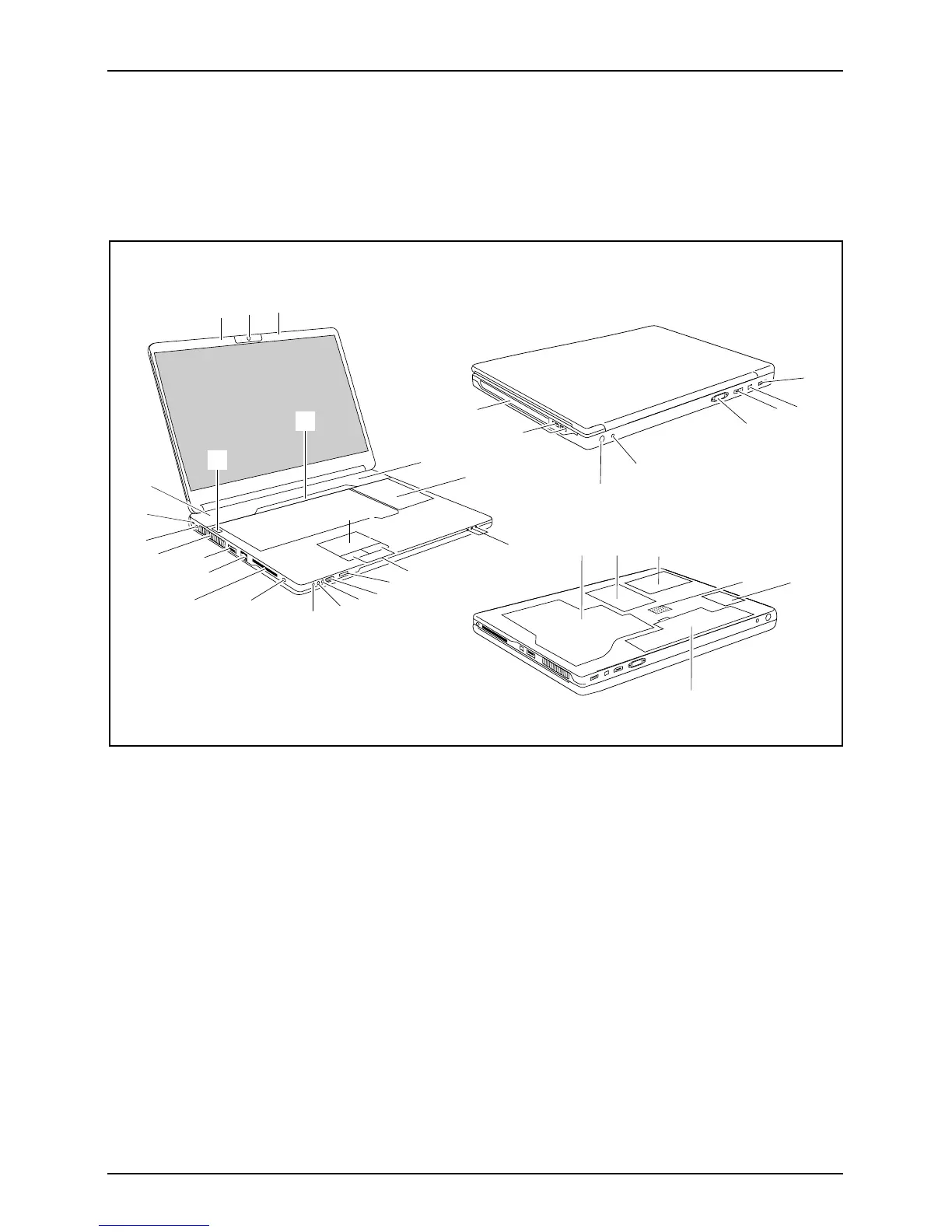

WebcamMultimedia-BoardTouchpadSeparater ZiffernblockTastaturStatusanzeig enTouchpad-TastenMulti-Format-K artenleserInfrarot sc hnittstellefürFernbed ienungLine-In-AnschlussMikrofonansch lussKopfhöreransc hlussLine-Out-AnschlussSPDIF-AnschlussExpressC ard -SteckplatzMultimedia-F ernbedienungFirewire-AnschlusseSATA-/USB-KombinationsanschlussLautsprecherEin-/Ausscha lterUSB-AnschlüsseAntennenkabel -AnschlussHDMI-AnschlussVGA-BildschirmanschlussNetzwerkanschlussGl ei chspannungsbuchse(DC IN)Servicefach SpeicherSe rv icefachFestplatteAk kuMulti-Connector-AnschlussSubwooferAntennenkabel-Anschlus s
19
20
17
16
21
3
2
5
9
8
23
33
6
7
24
26
25
27
11
12
13
1
1
28
4
1
5
14
10
22
29
30
18
35
31
32
4
34
1 = Mikrofone
2 = WebCam
3 = Multimedia-Board
4 = Lautsprecher
5 = Tastatur mit separatem Ziffernblock
und Applikationstasten
6 = Touchpad
7 = Statusanzeigen
8 = Touchpad-Tasten
9 = Infrarotschnittstelle für F ernbedienung
10 = Multi-Format-Kartenleser
11 = Line-In-Anschluss
12 = Mikrofonanschluss
13 = Kopfhörer-/Line-O ut-Anschluss
14 = SPDIF/Line-O u t-An schluss
15 = ExpressCard-Steckplatz mit
Multimedia-Fernbedienung
16 = L AN-Anschluss
17 = eSATA-/USB-Konbinationsanschluss
18 = Lüftungsschlitze
19 = Gleichspannungsbuchse (DC IN)
20 = Kensington Lock-Vorrichtung
21 = Ein-/Ausschalter
22 = CD/DVD-Laufwerk
23 = U SB-Anschlüsse
24 = Antennenkabel-Anschluss (optional)
25 = Multi-Connector-Anschluss (optional)
26 = VGA-Bildschirmanschluss
27 = HDMI-Anschluss
28 = Firewire-Anschluss
8 - Deutsch 10601078868, Ausgabe 1
