Future light MH - 640 - Funktionen der Steuerkanäle - 8 Bit-Protokoll; Adressierung des Projektors

13
Steuerkanal 13 - Effektrad
0 - 70 Full beam
71 - 230 Beam shaper
231 - 255 Frost-Filter
Steuerkanal 14 - Ohne Funktion
Steuerkanal 15 - Shutter, Strobe
0 - 31 Shutter geschlossen
32 - 63 Keine Funktion (Shutter offen)
64 - 95 Strobe-Effekt langsam bis schnell (max. 10 Blitze/Sekunde)
96 - 127 Keine Funktion (Shutter offen)
128 - 159 Puls-Effekt in Sequenzen
160 - 191 Keine Funktion (Shutter offen)
192 - 223 Strobe-Effekt über Zufallsgenerator langsam bis schnell
224 - 255 Keine Funktion (Shutter offen)
Steuerkanal 16 - Dimmerintensität
0 - 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 %

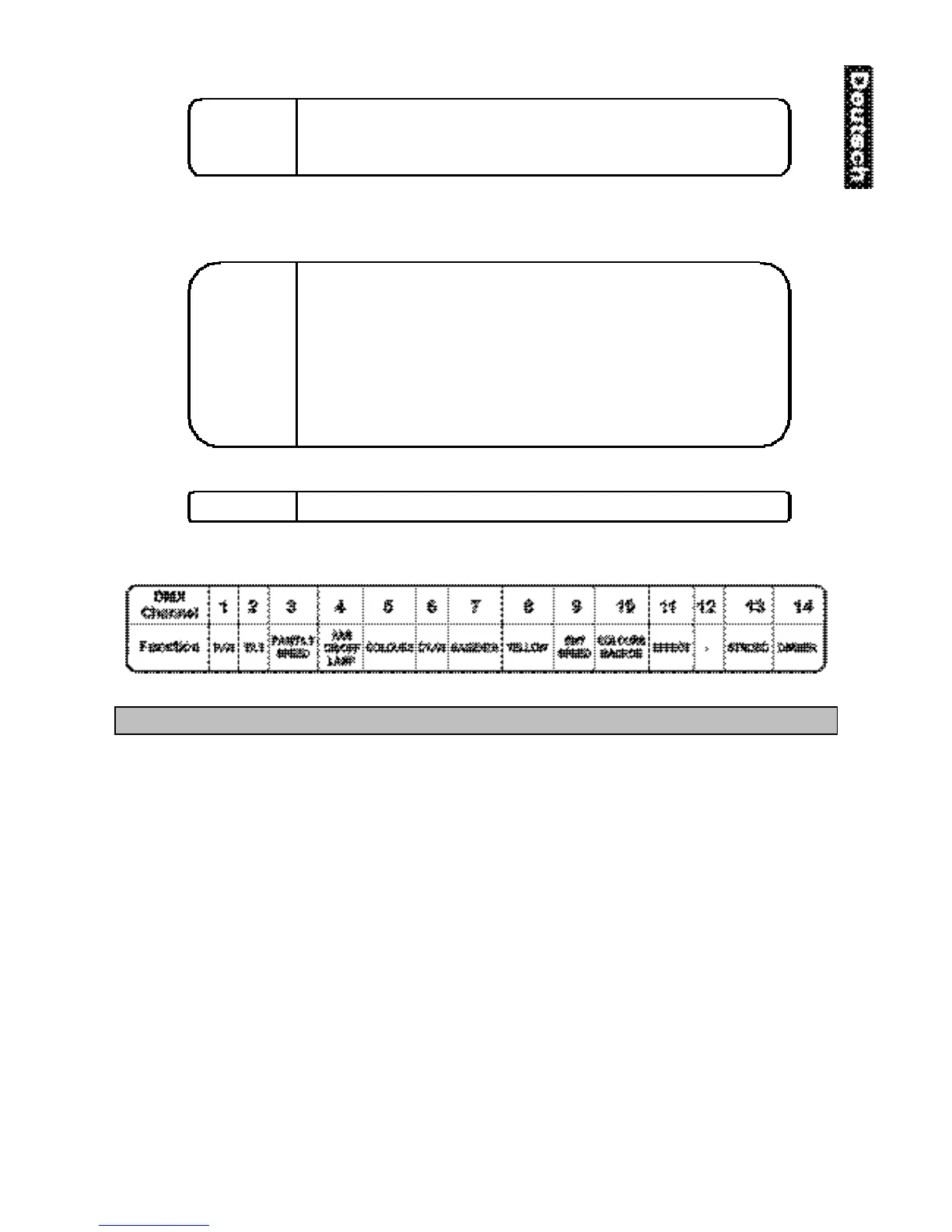

Funktionen der Steuerkanäle - 8 Bit-Protokoll
Adressierung des Projektors
Über das Control Board am Projektorkopf können Sie die DMX Startadresse definieren. Die Startadresse ist
der erste Kanal, auf den der Projektor auf Signale vom Controller reagiert.
Wenn Sie die Startadresse z. B. auf 5 definieren belegt der Projektor die Steuerkanäle 5 bis 20.
Bitte vergewissern Sie sich, dass sich die Steuerkanäle nicht mit anderen Geräten überlappen, damit der
MH-640 korrekt und unabhängig von anderen Geräten in der DMX-Verbindung funktioniert.
Werden mehrere MH-640 auf eine Adresse definiert, arbeiten sie synchron.
Vorgehensweise:
1. Schalten Sie den MH-640 ein und warten Sie, bis das Gerät den Setup beendet hat (auf dem Display
blinkt „rSt“).
2. Drücken Sie die Mode-Taste, um in das Hauptmenü zu gelangen. Über die Up- und Down-Tasten können
Sie sich durch das Menü bewegen, bis Sie den auf dem Display „A001“ erscheint. Bestätigen Sie mit der
Enter-Taste, und der Buchstabe "A" beginnt zu blinken.
3. Drücken Sie die Up-/Down-Tasten, um die gewünschte Startadresse auszuwählen. Drücken Sie die Enter-
Taste zur Bestätigung oder die Mode-Taste um abzubrechen.
Ansteuerung:
Nachdem Sie die Startadresse definiert haben, können Sie den MH-640 über Ihren Controller ansteuern.
Bitte beachten Sie:
1. Schalten Sie den MH-640 ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Werden
keine Daten empfangen, beginnt die Anzeige zu blinken und es erscheint „A001“ mit der definierten
Startadresse.
Die Fehlermeldung erscheint
-wenn kein 3-poliges XLR-Kabel (DMX Signalkabel vom Controller) in die DMX-Eingangsbuchse des MH-
640 gesteckt wurde.
