Conexión a la red
Conectar el proyector a la red mediante el cable eléctrico.
La ocupación de los cables de conexión es:
Cable Pin Internacional
Marrón Fase L
Azul Neutro N
Amarillo/Verde Tierra
La tierra debe ser conectada.

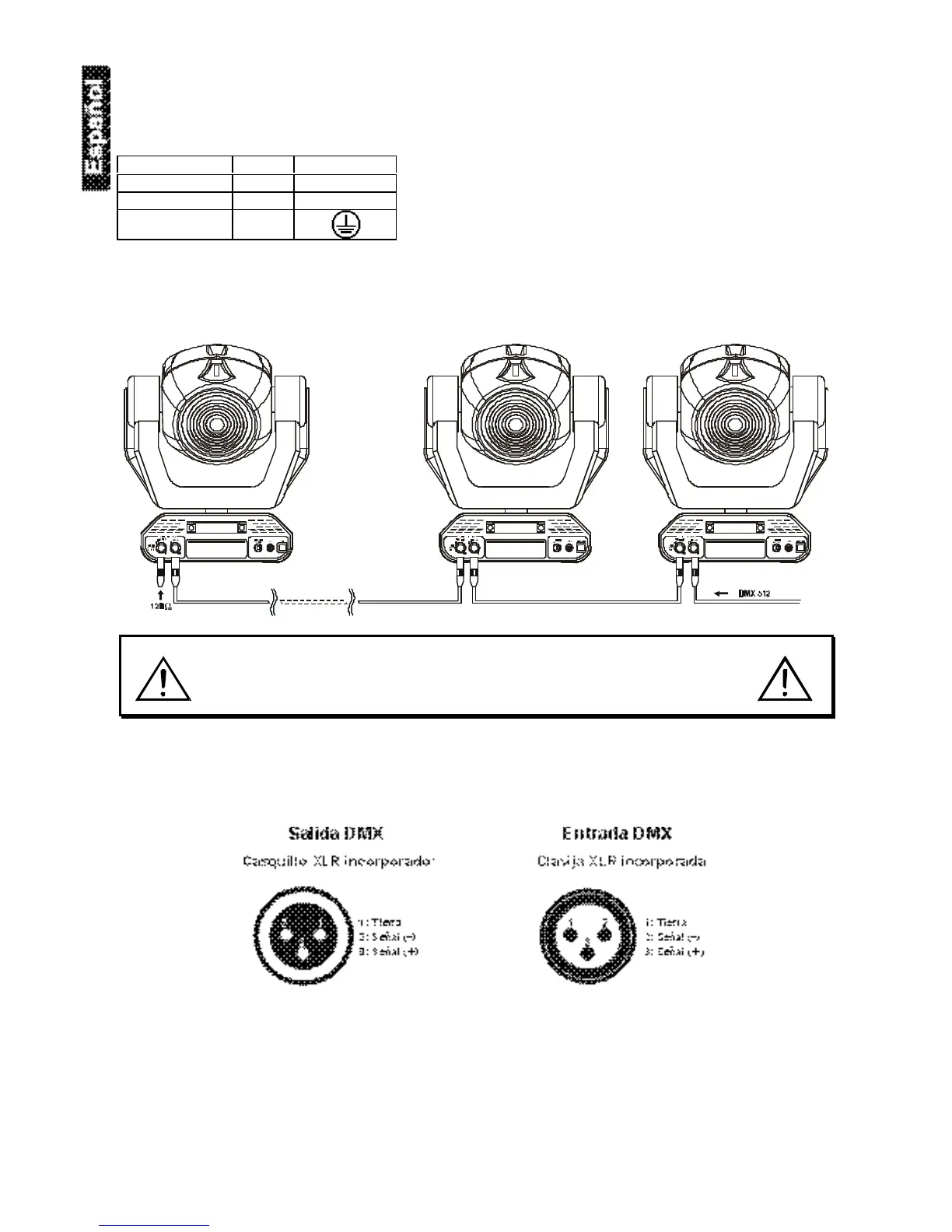

Conexión al controlador DMX / conexión proyector - proyector
Asegúrese de que los conductores del cable de datos no hagan
contacto entre si. Los aparatos no van a funcionar o no van
a funcionar correctamente.
La conexión entre controlador y proyector y entre proyector y proyector se tiene que efectuar con un cable
de dos polos con blindaje. La conexión se efectua mediante clavijas y conectores XLR tripolares.
La ocupación de la conexión XLR es:
Cuando Vd. utilice los controladores de FUTURELIGHT recomendados, puede conectar la salida DMX del
controlador directamente con la entrada DMX del primer aparato de la cadena DMX. Cuando Vd. quiere
conectar controladores DMX con otros salidas DMX, se tiene que utilizar cables de adaptación.
Instalación de una cadena DMX:
Conecte la salida DMX del primero aparato de la cadena con la entrada DMX del próximo aparato. Siempre
conecte una salida con una entrada del próximo aparato hasta que todos los aparatos están conectados.
Atención: En el ultimo proyector, la conexión DMX tiene que ser terminada con un resistor de terminación.
Solde un resistor de 120 ohmios en una clavija XLR entre la señal (-) y la señal (+) y enchufe-la en la salida
DMX del ulterior aparato.
