7. Montage der Maschine

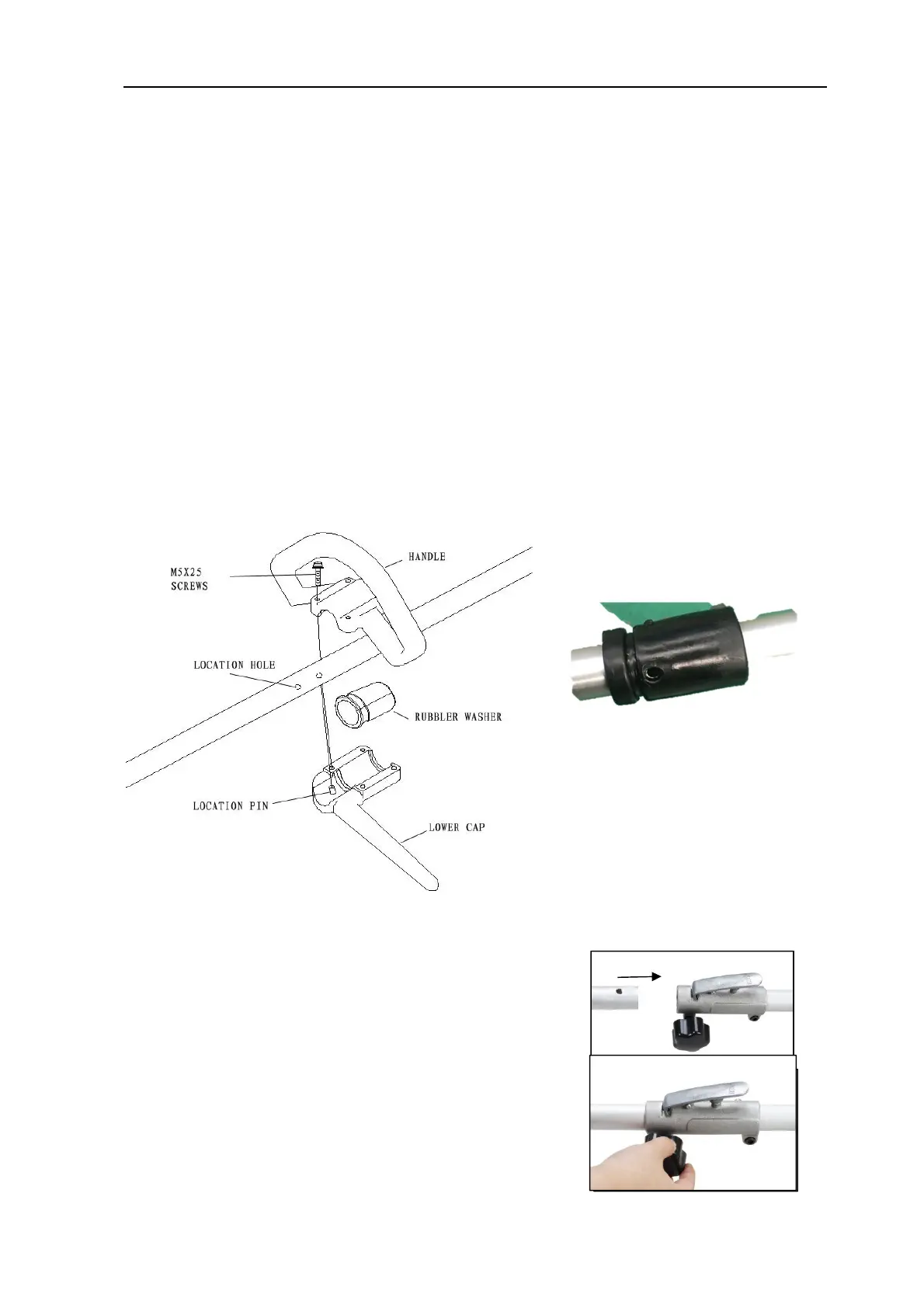

Anbau des Handgriffs
Der Handgriff muss vor Benutzung montiert werden.
Zur korrekten Montage folgen Sie den nachfolgenden Abbildungen.
Montage des Rundumgriffes
• Es gibt vier Löcher für die Montage des Rundumgriffs mit Astabweiser
• Nehmen Sie den Rundumgriff
• Auf dem Unterteil des Rundumgriffes befindet sich ein Zapfen der in eines der zwei
Löcher des Schaftes je nach Wunsch eingepasst werden muss (je nach Körpergröße)
• Führen Sie die Schrauben in die Löcher und drehen Sie sie ein, bis Sie Widerstand
spüren
• Ziehen Sie die Schrauben gut an
Montage der Antriebsachse
1). Die Antriebsachse an die Hauptwelle anlegen, so
dass das Loch der Achse dem Sperrbolzen des
Verbindungsstücks ausgerichtet ist.
2). Den Sperrbolzen betätigen, und die Antriebsachse in
die Hauptwelle einführen. Den Sperrbolzen loslassen und
sicherstellen, das der Sperrbolzen in das Loch einrastet.
