alimentazione nelle prese in uscita per completare la
connessione.
N° modello Presa in uscita (pcs) Morsettiera
ZP120LCD 1K/1KS
4 No
ZP120LCD 2K
6 No
ZP120LCD 2KS
4 Disponibile
ZP120LCD 3K/3KS
4 Disponibile
Oltre alle prese in uscita, i modelli ZP120LCD 2KS e ZP120LCD
3K/3KS dispongono anche di morsettiera . La procedura di
configurazione del cablaggio è la seguente:
a) Rimuovere il coperchietto della
morsettiera
b) Usare cavi AWG14 o da 2,1mm
2
per realizzare il cablaggio
c) Una volta completato il cablaggio,
verificare che I cavi siano
assicurati saldamente.
d) Rimettere il coperchietto alla
morsettiera posta sul pannello
posteriore.
(3) Collegamento del Computer :
Connettere il proprio computer alle prese in uscita del sistema
UPS secondo il diagramma sopra riportato.
Attenzione!
Non connettere al sistema UPS dispositivi periferici che
possano sovraccaricarlo (es. stampanti laser).

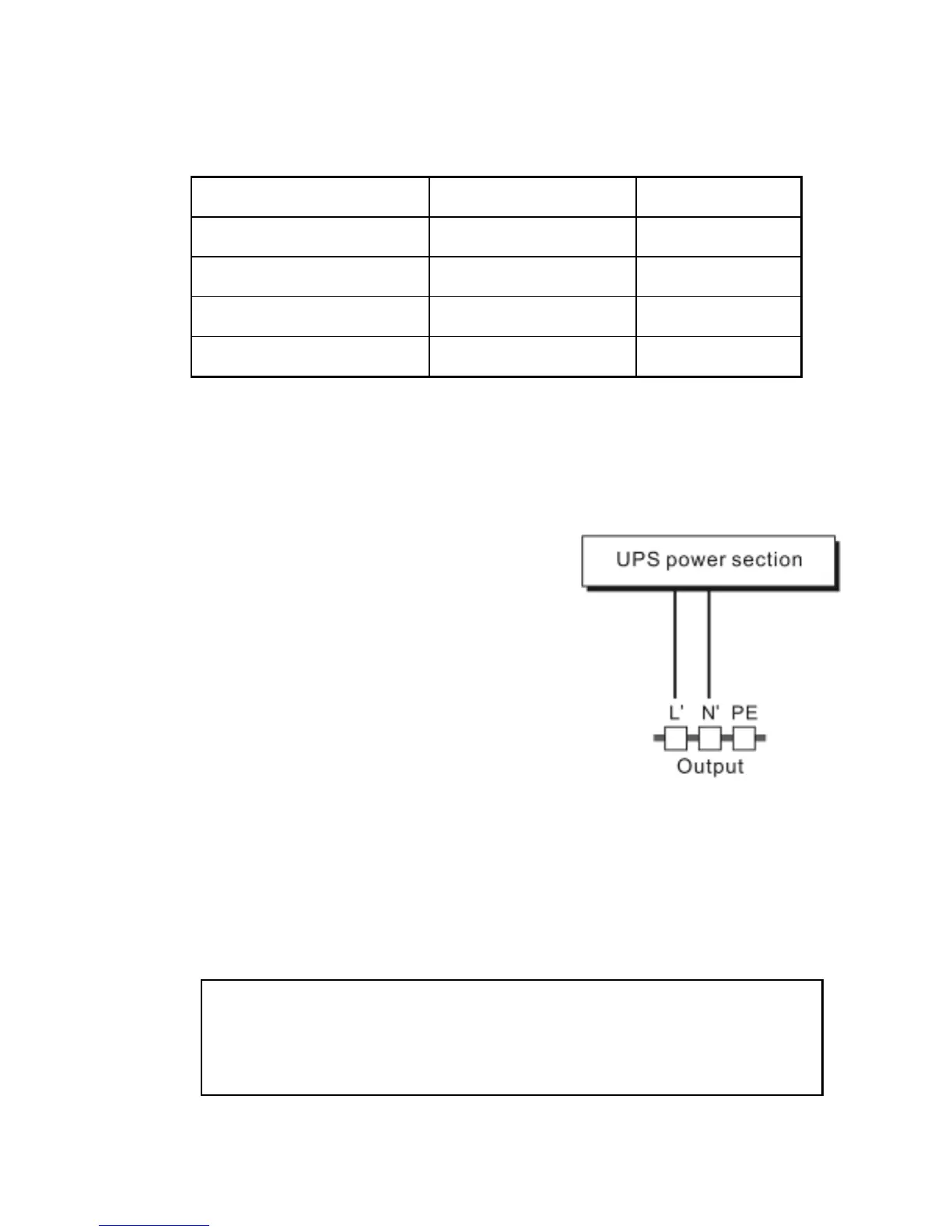

Diagramma di connessione
Modelli. ZP120LCD 2KS e
ZP120LCD 3K/3KS
