11. Porte di comunicazione
11.1 Interfaccia RS232
Nella tabella seguente sono indicati i numeri e la descrizione dei
pin del connettore DB-9.
Pin # Descrizione I/O
2 TXD Output
3 RXD Input
5 GND Input

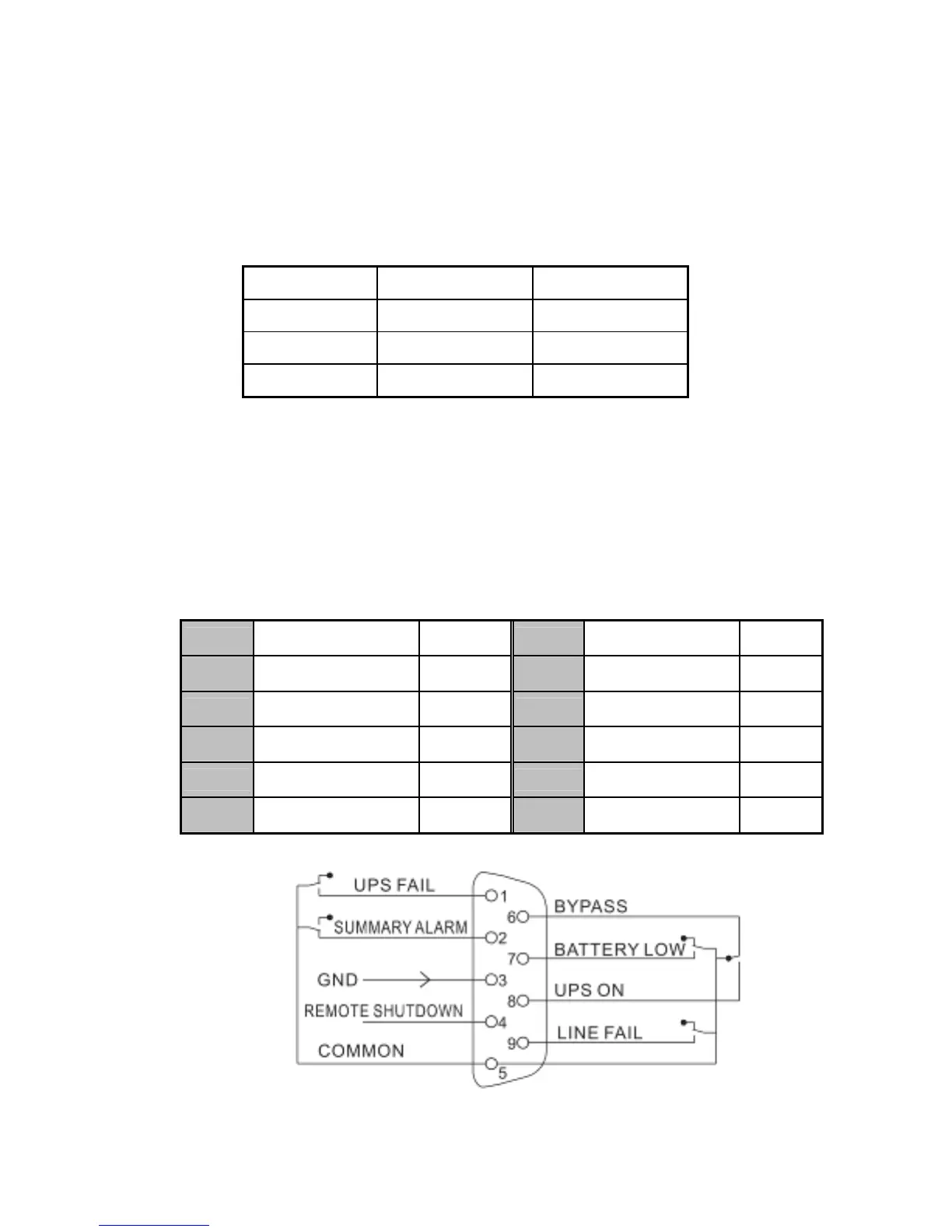

11.2 Interfaccia AS400 (Opzionale)
Oltre al protocollo di comunicazione summenzionato, questa serie
UPS dispone anche di una scheda AS400 come accessorio
opzionale per il protocollo di comunicazione AS400. Rivolgersi al
distributore locale per i dettagli. Nella tabella seguente sono
indicati i numeri e la descrizione dei pin del connettore DB-9 per la
scheda AS400.
Pin # Descrizione I/O Pin # Descrizione I/O
1 Errore UPS Output 6 By-pass Output
2 Somma allarmi Output 7 Batteria bassa Output
3 GND Input 8 UPS attivo Output
4 Arresto a distanza
