Gaggia Concetto - 10 -Instalación; Notas Acerca de la Ubicación; Emplazamiento y Conexión Hídrica; Conexión Eléctrica

CONCETTO
102/120
Español
F. 5

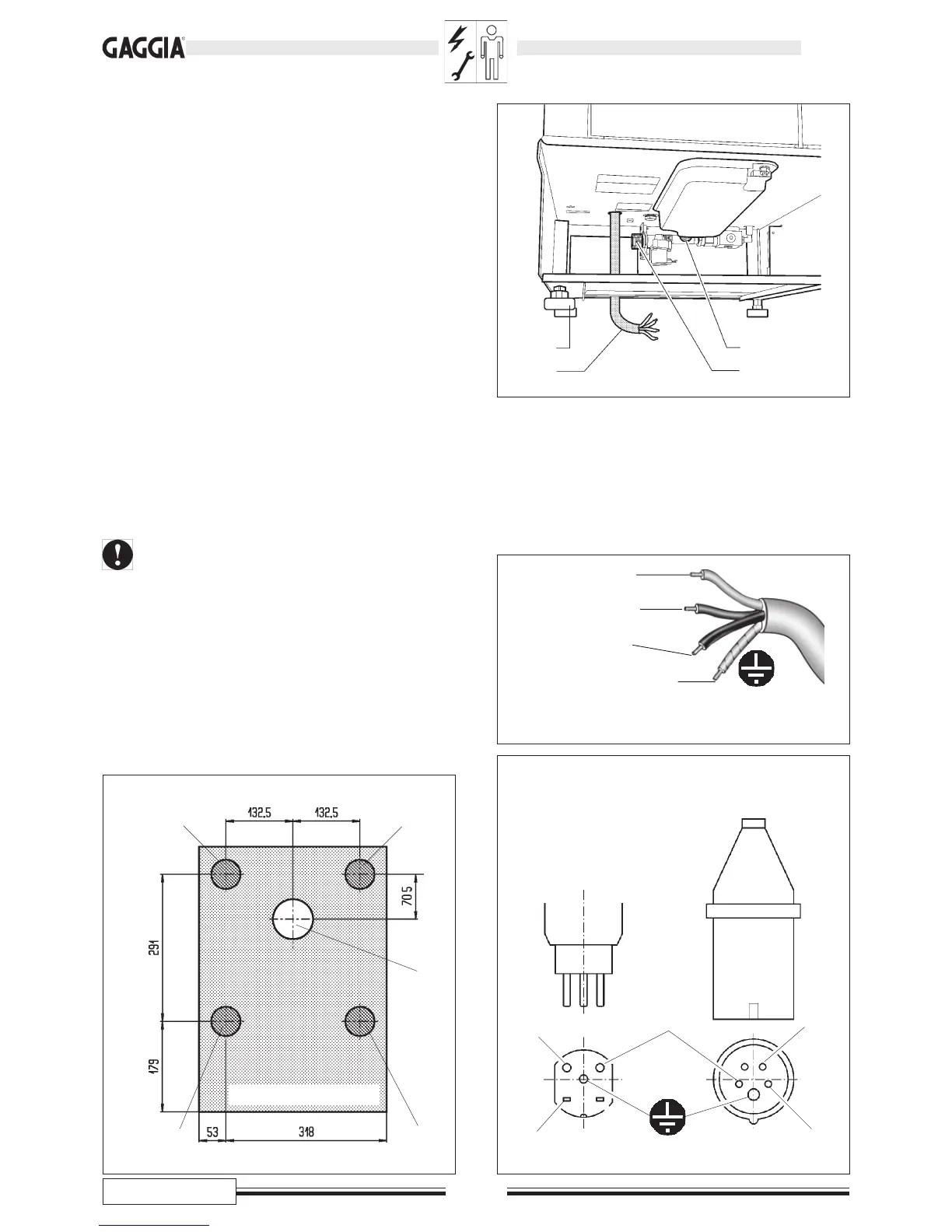

10 - INSTALACIÓN
10.1 Notas acerca de la ubicación
• La máquina se debe instalar en un ambiente seco y al reparo,
con una temperatura ambiente comprendida entre 10 y 40
°C y una humedad relativa máxima del 90%.
10.2 Emplazamiento y conexión hídrica
NOTA - Verificar que la superficie donde se instalará la máquina
tenga dimensiones y robusteza adecuadas para sostener
de manera totalmente segura la misma máquina.
• Taladrar la superficie para obtener el orificio (A - F. 5).
• Apoyar la máquina sobre la superficie e introducir el cable de
alimentación eléctrica (B - F. 5) en el orificio (A).
• Conectar un tubo de descarga al racor (C - F. 6) y fijarlo con
una abrazadera de cremallera.
• Conectar (exclusivamente con tubo y racores realizados en
material “para productos alimenticios”) la máquina a la red
de distribución de agua potable, mediante el racor (D - F. 6).
Se aconseja alimentar la máquina con agua tratada con
un dispositivo de desescamado, sobre todo en caso de
agua con un alto contenido de sales de calcio y magnesio
(agua dura).
• Emplazar de manera definitiva la máquina sobre la superficie
de apoyo (los círculos E - F. 5, indican la mejor posición de
las patas ajustables).
• Nivelar la máquina, actuando sobre las patas ajustables
(F - F. 6).
F. 7
Neutro (N) – Azul
Fase (L
1
) – Marrón
Fase (L
2
) – Negro
Tierra – Amarillo/verde
F. 8
CH
(Suiza)
CEI
Cable de alimentación tipo
H07RNF con una sección de 4x2,5 mm
2
Conexión de la ficha a la línea eléctrica bifásica de
400 V2N~
10.3 Conexión eléctrica
NOTA - Para sistemas con corriente bifásica de 400 V, utilizar
las fases de modo de entregarle a la máquina 230 V de
corriente monofásica (F. 7). Para la conexión monofásica
de 230 V, solicitar el correspondiente conjunto para la
instalación (código %1034.R09).
F. 6
L
1
L
2
N
L
2
L
1
A
E E
E
E
B
F
C
D
FRENTE DE LA MÁQUINA
