CONCETTO
74/120
Français
13
1617
18
10
11
9
8
32
1 4 5 6
7
14
15
12
19
20
21
28
>
<
en
t
esc
>
<
en
t
e
s
c
23
24
25
22
26
27

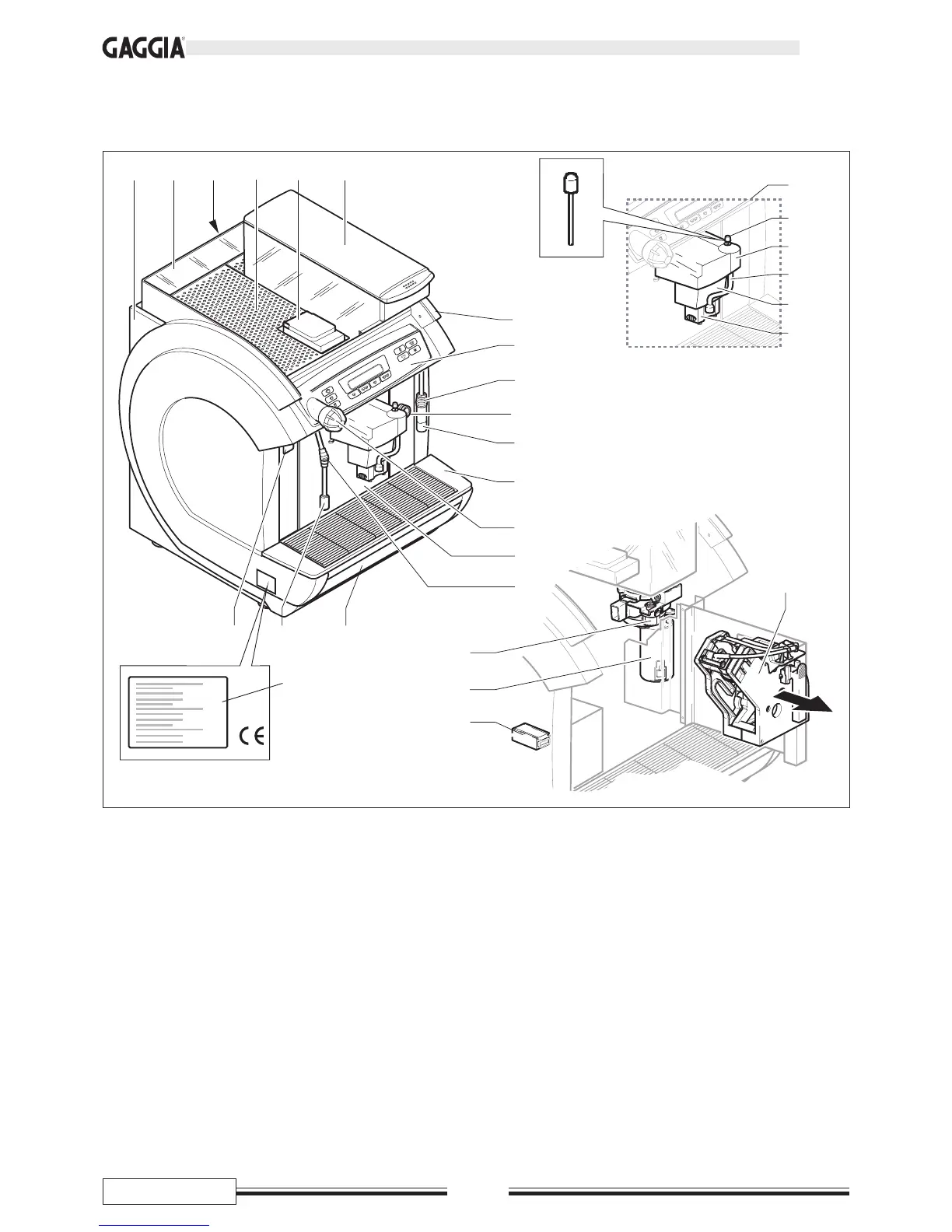

1 - COMPOSITION DE LA MACHINE
REMARQUE - Si non spécifiés dans le texte, les chiffres de position des parties de la machine font référence à cette figure
A Plaque CE
1 Panneau gauche
2 Vitre
3 Panneau arrière
4 Plaque chauffante
5 Volet pour café prémoulu
6 Réservoir à café en grains
7 Panneau droit
8 Tableau de commande
9 Protecteur en caoutchouc
10 Pince bloque-tuyaux (équipement CAPPUCCINO)
11 Tuyau de distribution de l’eau chaude
(équipement COFFEE exclu)
12 Bac d’égouttement
13 Robinet de distribution de la vapeur
(équipement COFFEE exclu)
Dans le sens des aiguilles d’une montre : jet vapeur
ouvert
Dans le sens inverse des aiguilles d’une montre : jet
vapeur fermé
14 Volet
15 Protecteur en caoutchouc
16 Tiroir à marc
17 Tuyau de distribution de vapeur
(équipement COFFEE exclu)
18 Interrupteur général
«I» Fonctions électriques activées - Machine
activée - Lampe voyant, lumineuse.
«O» Fonctions électriques désactivées - Machine
éteinte - Voyant de la touche «I», éteint.
19 Poignée de réglage de la mouture
20 Groupe du moulin à café
21 Compteur mécanique d’impulsions
Affiche le nombre de distributions effectuées par la machine.
22 Unité centrale de distribution de café
23 Aiguille de réglage crème lait (équipement CAPPUCCINO)
Réglage manuel de la hauteur
24 Couverture pour unité centrale
25 Tuyau de distribution de lait (équipement CAPPUCCINO)
26 Distributeur mobile
27 Distributeur télescopique
28 Groupe café
F. 1
