GAPOSA QCX09 - Datos Tecnicos; Conexion Electrica

DATOS TECNICOS
Alimentación: 230VAC 50-60Hz
Frecuencia radio: 868.30 MHz
Alcance: 20 m al interior/200 m en espacio abierto
Protección: IP55
Dimensiones: 133x35x25 mm
El cuadro QCX09, para el mando de persianas y toldos, contiene un receptor radio (868.30 MHz) y una
salida para pulsador y anemometro. La caja compacta es de tipo hermetico y con antena interior.
En la memoria del receptor caben hasta 31 códigos de identificación con sus correspondientes
transmisores. La persiana/toldo se acciona a través de un transmisor y/o por un pulsador exterior (del
tipo normalmente abierto).
En la instalación se puede conectar también un anemómetro GAPOSA (opcional).
Cuando este se activa, cierra automáticamente el toldo en caso de viento fuerte.
La distancia máxima entre el anemómetro y el QCX09 es de 20 m.
ATENCION: No utilizar instalaciones de motor con radio en lugares de muchas interferencias (por
ejemplo cerca de aeropuertos o instalaciones de transmisión).
El funcionamiento, puede haber interferencias causadas por instalaciones de radio o de transmision
que utilizan la misma gama de frecuencia.

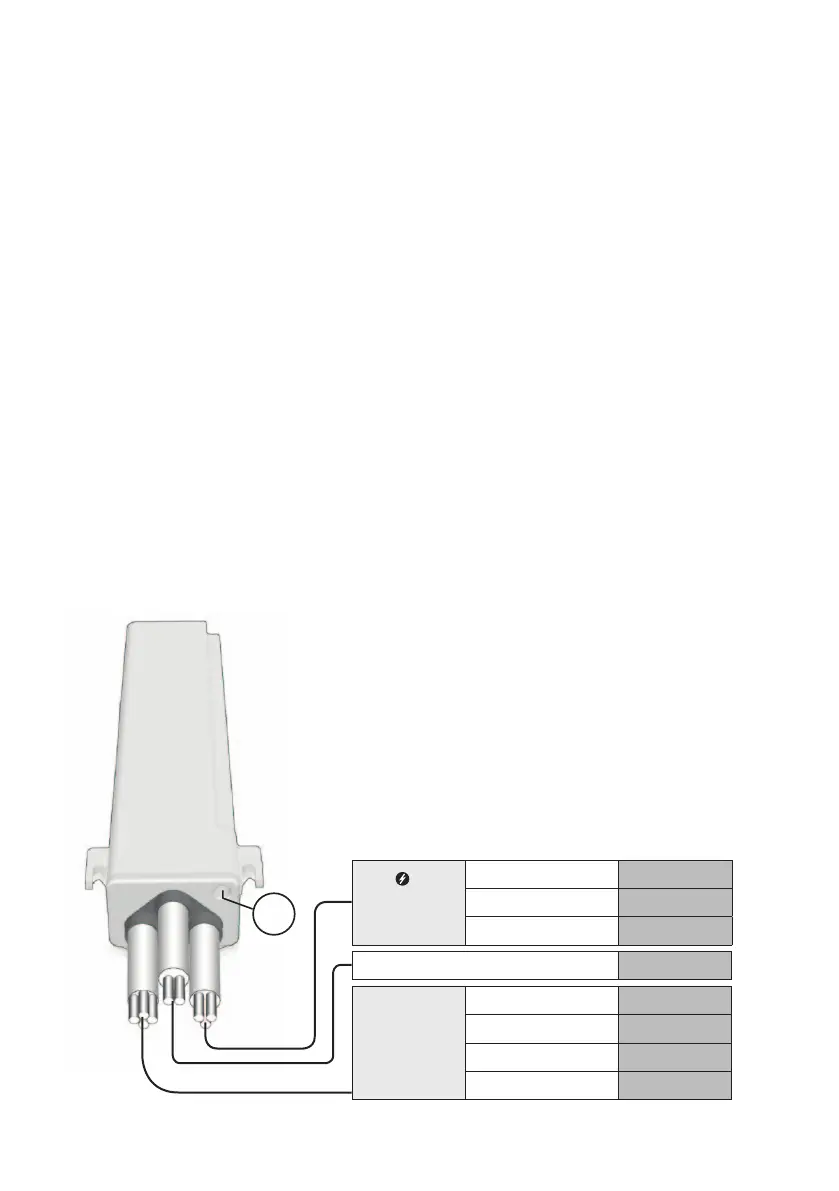

CONEXION ELECTRICA (Fig. 1)
Controlar che la tensión de alimentación sea la indicada en la etiqueta.
Utilice el cable de 3 polos para la alimentación eléctrica de red, el cable de 4 polos para la conexión
del motor y el cable de 2 polos para conectar el teclado.
ADVERTENCIA! Nunca quite el tornillo (A) en la cubierta de salida de los cables.
Para obtener más protecciona laintemperie, se recomienda la instalación en vertical con la salida del
cable hacia abajo.
A
CABLE MOTOR
Max 500 W
Sentido de rotación 1 Marron
Comun Azul
Sentido de rotación 2 Negro
Tierra Amarillo/Verde
Pulsador
Marrón / Azul
ALIMENTACION
Tierra
Amarillo/Verde
Neutral
Azul
Phase
Marrón
230V~ 50/60Hz
Fig. 1
CONEXION ELECTRICA
