TECHNISCHE DATEN
Versorgung: 230VAC 50-60Hz
Frequenz: 868.30 MHz
Sender-Reichweite: 20 Meter innen und bis zu 200 Meter in offenen Räumen.
IP55
Abmessungen: 133x35x25 mm
QCX09 ist eine Steuerung für die Fernbedienung (868.30 MHz) von Rollläden und Markisen mit Eingang
für einen Schalter/Taster und einen Windsensor. Sie ist mit einem festen, dichten Gehäuse mit
interner Antenne versehen.
Der Empfänger kann bis zu 31 verschiedenen Sender speichern.
Der Rollladen/die Markise wird über einen Sender und/oder einen externen Schalter/Taster (normal
offen) gesteuert.
Es besteht auch die Möglichkeit, einen Windsensor GAPOSA zu montieren (nach Wahl).
Mit Hilfe von diesen Zubehöre, schließt sich die Markise automatisch bei starkem Wind.
Der max. Abstand zwischen Windsensor und QCX09 ist 20 Meter.
ACHTUNG: Verwenden Sie keine QCX09, wo es eine Gefahr von Störungen außerhalb der Norm
gibt (z.B. in der Nähe von Flughäfen oder Funk-Relaisstationen). Der Befehl kann auch von
Telekommunikationsausrüstungen und /oder Sprechfunkgeräte, die auf den gleichen Frequenzen
arbeiten, gestört werden.
ELEKTRISCHER ANSCHLUSS (Abb. 1)
Prüfen Sie, ob die auf dem Klebezettel angegebene Spannung der Netzversorgung entspricht.
Verwenden Sie den 3-poligen Kabel für die Netz-Stromversorgung, den 4-poligen Kabel für den
Motoranschluss und den 2-poligen Kabel für die Verbindung der Schalttafel.
VORSICHT: Entfernen Sie niemals die Befestigungsschraube (A) vom Deckel des Drähteausgang.
Für zusätzlichen Schutz, wenn draußen, empfehlen wir den Einbau in senkrecht mit dem Kabelabgang
nach unten.
A
MOTORLEITUNG
Max 500 W
Drehrichtung 1 Braun
Wechselschalter Blau
Drehrichtung 2 Schwarz
Erde Gelb/Grün
Drucktaste
Braun / Blau
VERSORGUNG
Erde
Gelb/Grün
Neutral
Blau
Leitung
Braun
230V~ 50/60Hz
Fig. 1

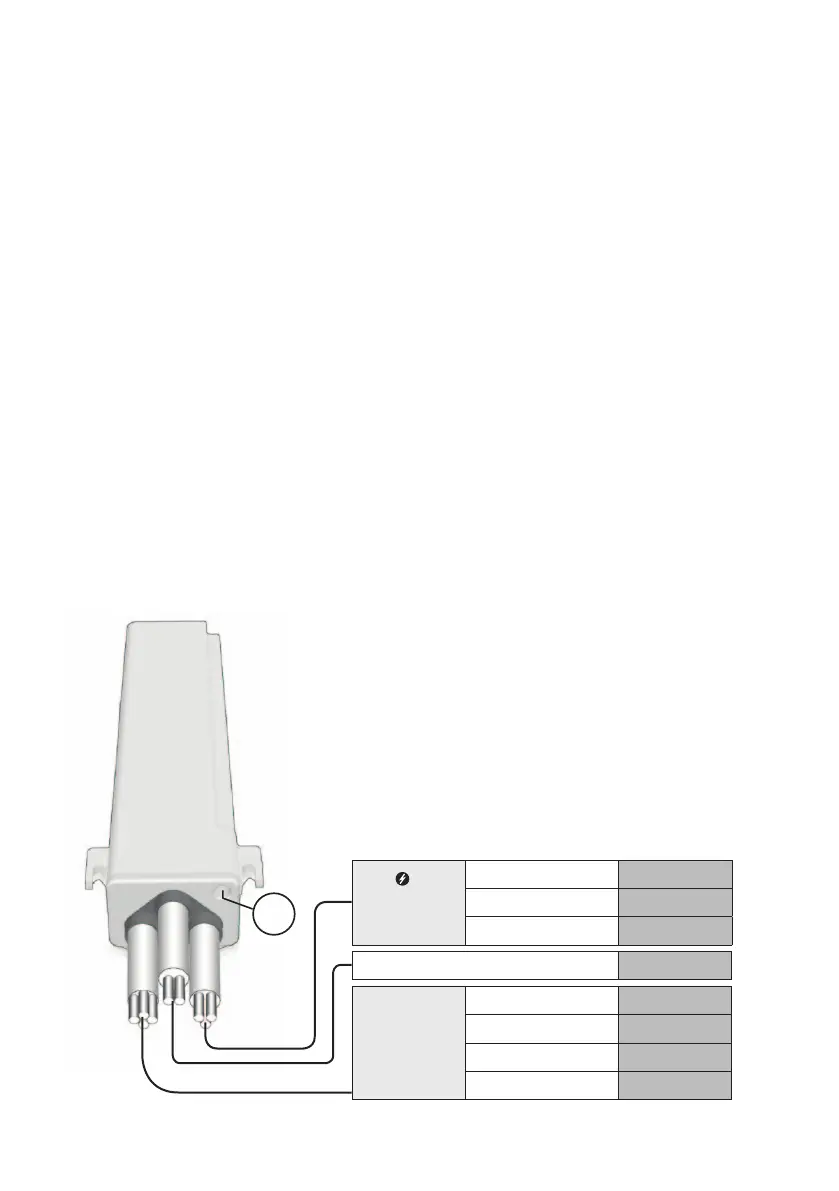

ELEKTRISCHER ANSCHLUSS
