GAPOSA QCX09 - Dati Tecnici; Collegamento Elettrico

DATI TECNICI
Alimentazione: 230VAC 50-60Hz
Frequenza radio: 868.30 MHz
Copertura: 20 m interno / 200 m esterno
Protezione: IP55
Dimensioni: 133x35x25 mm
FUNZIONAMENTO E AVVERTENZE
La centralina QCX09, per il comando di tapparelle e tende da sole, è provvista di una ricevente radio
(868.30 MHz) ed una uscita per una pulsantiera ed un anemometro.
La scatola che la contiene è compatta e stagna e l’antenna è interna. Nella memoria della ricevente
possono essere memorizzati fino a 31 codici di identificazione di altrettanti trasmettitori. La tapparella/
tenda viene attivata attraverso un trasmettitore e/o un pulsante esterno (del tipo normalmente aperto).
Nell’installazione si può prevedere anche un anemometro GAPOSA (opzionale). Tale accessorio,
quando attivato, fa chiudere automaticamente la tenda in caso di vento forte. La distanza massima tra
l’anemometro e la QCX09 è di 20 m.
ATTENZIONE: Non utilizzare QCX09 dove c’è il rischio di radiodisturbi oltre la norma (ad esempio
vicino ad aeroporti o ripetitori radio). Il funzionamento, può anche essere disturbato da impianti di
telecomunicazione e/o da impianti ricetrasmittenti che operano sulle stesse frequenze.

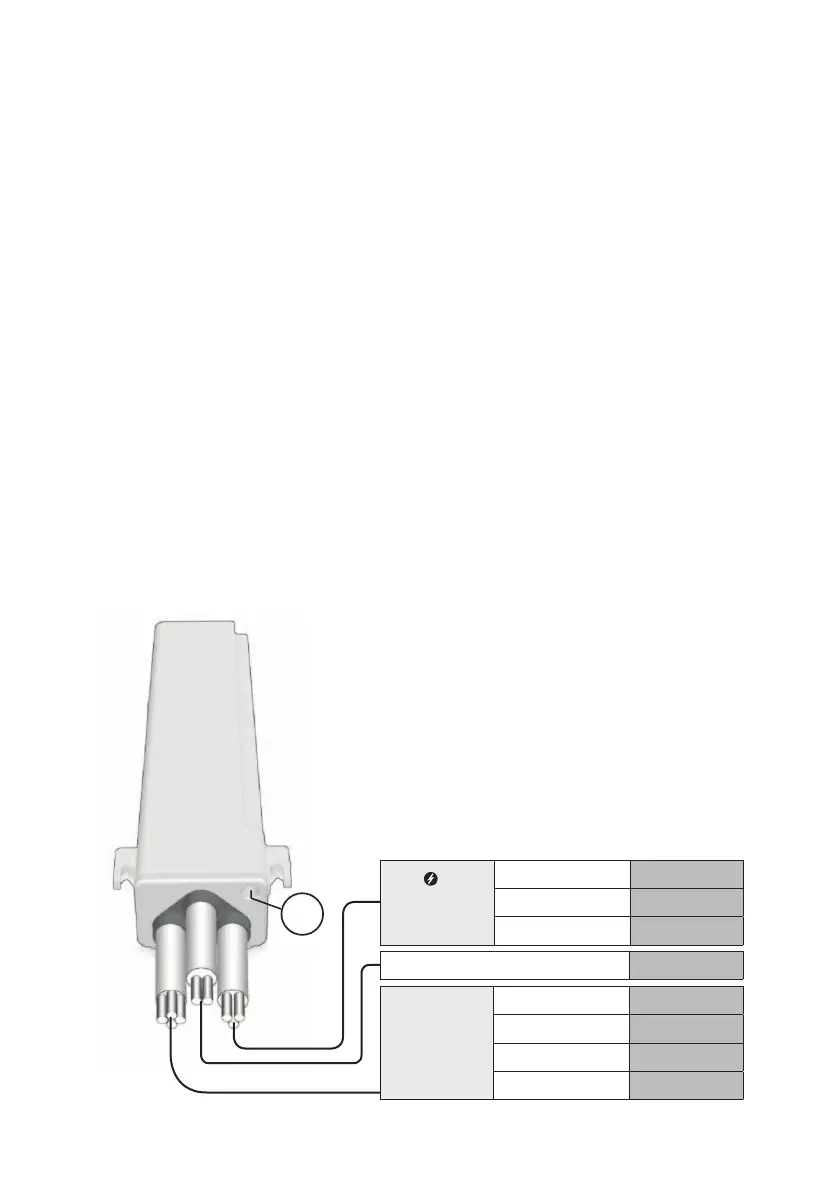

COLLEGAMENTO ELETTRICO (Fig. 1)
Controllare che la tensione di rete disponibile sull’impianto sia quella indicata sull’etichetta. Usare
il cavo a 3 poli per l’alimentazione elettrica di rete, il cavo a 4 poli per il collegamento del motore
installato e il cavo a 2 poli per il collegamento della pulsantiera.
ATTENZIONE! Non rimuovere mai la vite (A) di fissaggio del coperchio dell’uscita fili.
Per una maggiore portezione da agenti atmosferici, si consiglia l’installazione in verticale con l’uscita
dei cavi rivolta verso il basso.
A
CAVO MOTORE
Max 500 W
Verso rotazione 1 Marrone
Comune Blu
Verso rotazione 2 Nero
Terra Giallo/Verde
Pulsante
Marrone / Blu
ALIMENTAZIONE
Terra
Giallo/Verde
Neutro
Blu
Fase
Marrone
230V~ 50/60Hz
Fig. 1
COLLEGAMENTO ELETTRICO
