190-01553-00 GTR 200/GTR 200B Installation Manual
Revision P Page C-3
APPENDIX C Outline and Installation Drawings

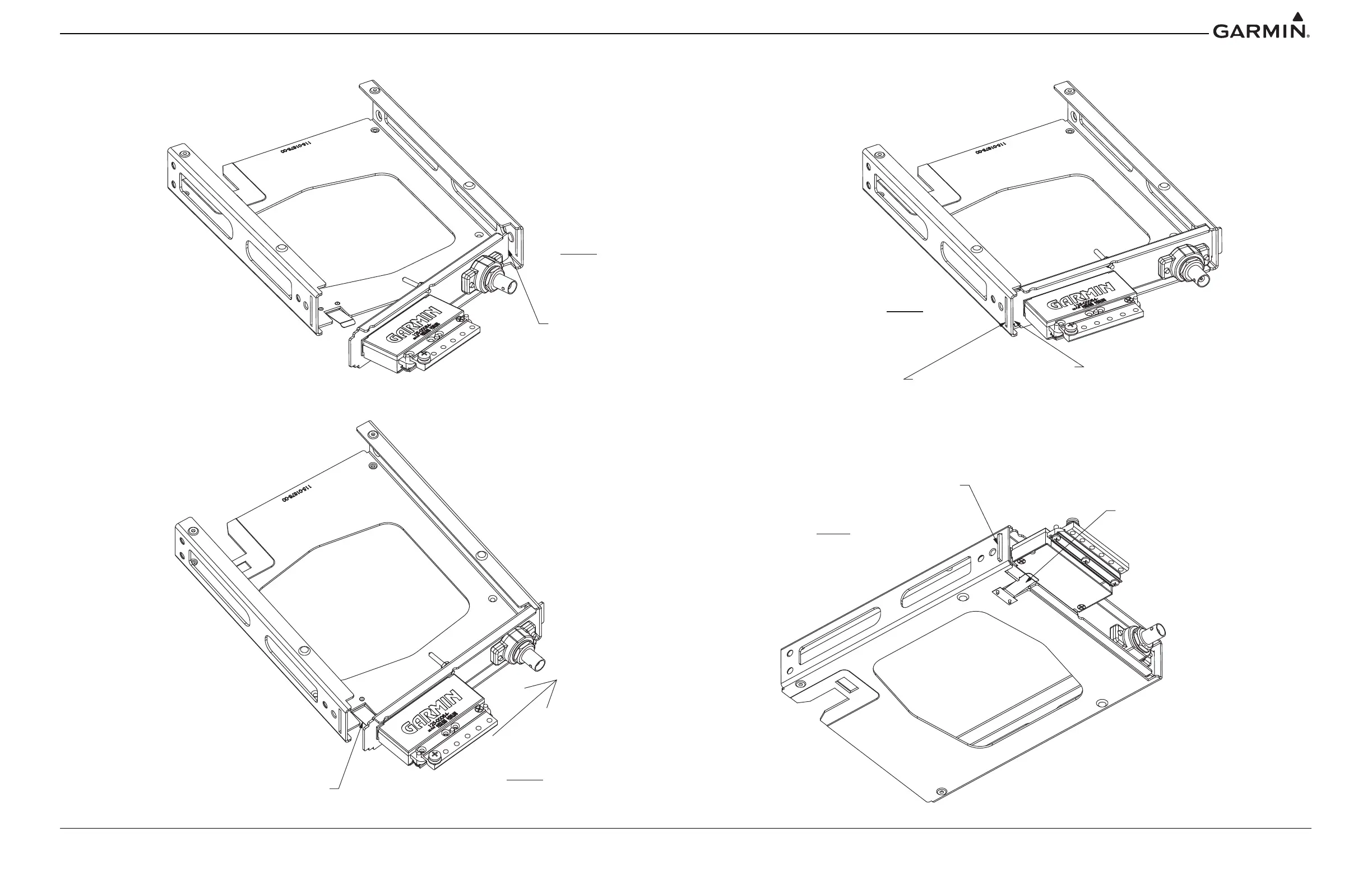

Figure C-3 GTR 200/200B Installation Drawing
FOLLOWING CONNECTOR KIT ASSEMBLY,
INSERT TAB OF CONNECTOR PLATE INTO
RACK SLOT AS SHOWN.
STEP 1
STEP 2
SLIGHTLY DEPRESS RETAINING
SPRING AND INSERT CONNECTOR
PLATE PARALLEL TO REAR OF RACK.
SLIDE CONNECTOR PLATE
STEP 3
INTO THIS SLOT UNTIL RETAINING
SPRING SNAPS INTO PLACE.
TAB IN PLACE
RESULT
RETAINING SPRING
IN PLACE
