Gates 507C - Funktionsprinzip des Gates Sonic Vorspannungsprüfers

30

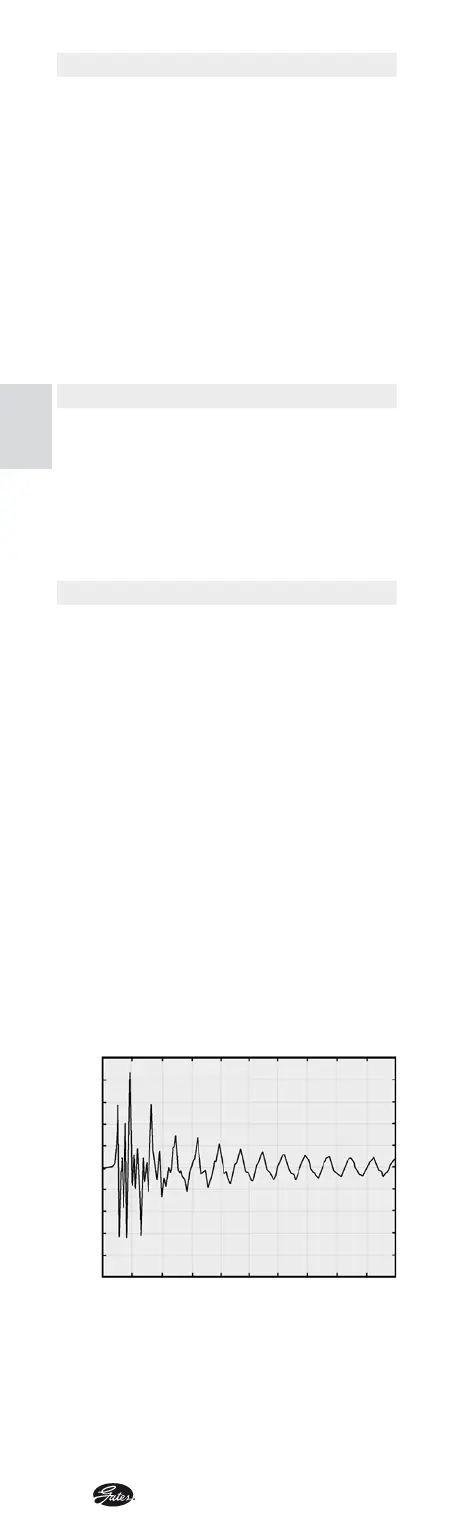

Änderungen im Schalldruck
Zeit (ms)
SchwingungsdämpfungineinemSynchronriemen
2
0
-2
3MGT - PowerGrip
®
GT3
Riemenbreite 9 mm
0
80
D
Messfehler
Wenn die Frequenz oder die Spannung nicht
gemessen werden kann, wird sich die rote
LED einschalten. Bei einem Fehler zeigt die
LCD-Anzeige “ERROR”. Versuchen Sie die
Messung erneut durchzuführen, bis die Spannung
angezeigt wird. Es ist nicht erforderlich, die Taste
“Measure” erneut zu drücken. Wird der Speicher
nicht benutzt, dann wird die LED-Anzeige nach
drei Messungen “ERROR ” zeigen. Schalten Sie
den Spannungsprüfer aus und wieder ein, um
weitere Messungen durchführen zu können.
Wenn die Doppelanzeige (Newton – Hz) genutzt
wird, wird die Einheit, für die kein Wert angezeigt
werden kann, mit einer gestrichelten Linie
gekennzeichnet.
Frequenzbereich
Der Standardfrequenzbereich liegt zwischen
10 und 500 Hz. Der Frequenzbereich kann
verändertwerden.DrückenSiedieTaste“0”für
eineSekundeoderlänger.DieFrequenzbereiche
LOW (10-60 Hz), STANDARD oder HIGH (500-
5000Hz)werdenangezeigt.WählenSiemitden
Tasten “UP” oder “DOWN” einen Bereich aus und
bestätigenSiemit“MEASURE”.
Hintergrundgeräusche
Dieser Vorspannungsprüfer hat keine separate
Funktion zur Aufhebung der Hintergrund-
geräusche. Die Hintergrundgeräusche werden
automatisch aufgehoben, wenn die Taste “Power”
gedrückt wird. Wird der Vorspannungsprüfer
eingeschaltet, ohne dass der Sensor befestigt
wurde, so wird der Vorspannungsprüfer eine
maximale Empfindlichkeit einstellen.
4. Funktionsprinzip
des Gates Sonic
Vorspannungsprüfers
Wird ein Impuls auf den Riementrum übertragen,
dann vibriert er zuerst in allen Schwingungsarten,
wobei die höheren Frequenzen schneller
abklingen als die Grundschwingung. Dies ergibt
eine fortlaufende Sinuswelle, die sich auf eine
spezifische Riemenspannung bezieht. Siehe
folgendes Diagramm.
Mit Hilfe eines Mikrocomputers haben wir eine
Datenverarbeitungsmethode zur Erfassung der
natürlichen Schwingfrequenz eines Riemens
entwickelt. Anhand dieser Methode kann die
Schwingfrequenz einfach und problemlos
festgestellt werden.
