Gates 507C - Concetto DI Funzionamento del Tensiometro Sonico

66
Modifiche nella pressione delle
onde sonore
Tempo (millisecondi)

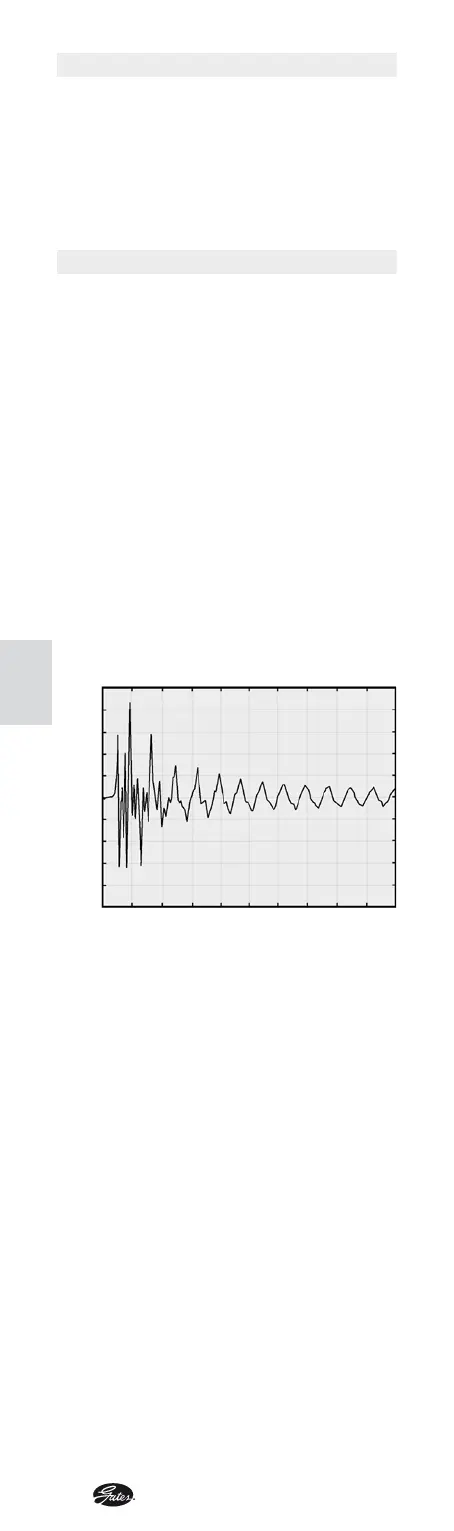

Variazione dell’oscillazione in una cinghia sincrona
2
0
-2
3MGT - PowerGrip
®
GT3
9 mm di larghezza
0
80
I
Il campo di frequenza
La gamma di frequenza standard selezionata è
10-500 Hz. È possibile cambiare la gamma di
frequenza. Tenere premuto il pulsante “0” per un
secondo o più. Saranno visualizzate le gamme
di frequenza LOW (10-60 Hz), STANDARD o
HIGH (500-5000 Hz). Scegliere una gamma
con il pulsante UP o DOWN e determinare con
“MEASURE”.
Rumore di fondo
Non bisogna fare nessun aggiustamento con
questo tensiometro. I rumori di fondo sono
automaticamente eliminati quando si preme il
tasto “Power”. Accendendo il tensiometro senza
che il sensore sia fissato, l’apparecchio avrà una
sensibilità massima.
4. Concetto di
funzionamento del
tensiometro sonico
Quando si tocca la cinghia, questa oscilla in vari
modi di vibrazione, ma i modi di frequenza più
alti decadono più velocemente rispetto al modo
fondamentale. Ciò è rappresentato da una
curva sinusoidale connessa con una tensione di
cinghia specifica. Fate riferimento allo schema
qui sotto.
Utilizzando un microcomputer abbiamo sviluppato
un metodo per trattare questi dati, il che ci
permette di cogliere l’oscillazione della frequenza
naturale di una cinghia. Grazie a questo metodo,
possiamo facilmente identificare la frequenza
della curva.
Questo nuovo sistema utilizza sensori speciali per
rivelare le forme di quelle curve. Le informazioni
che essi mandano al tensiometro stesso sono
trattate dal microcomputer, che analizza i dati
e ne trova la frequenza naturale. Per calcolare
la tensione della cinghia, il tensiometro sonico
utilizza la “teoria delle onde trasversali delle
corde”. Per calcolare il risultato, occorre registrare
la massa/unità, la lunghezza del braccio e la
larghezza della cinghia.
Formula: T = 4 x S
2
x M x W x f
2
x 10
-9
Dove:
T = tensione del braccio della cinghia (Newton)
S = lunghezza del braccio da misurare (mm)
M = massa per unità della cinghia (g/m/mm)
f = frequenza naturale della cinghia (Hz)
W = larghezza della cinghia (mm)
