49-5000095 Rev. 1
Instrucciones de instalación

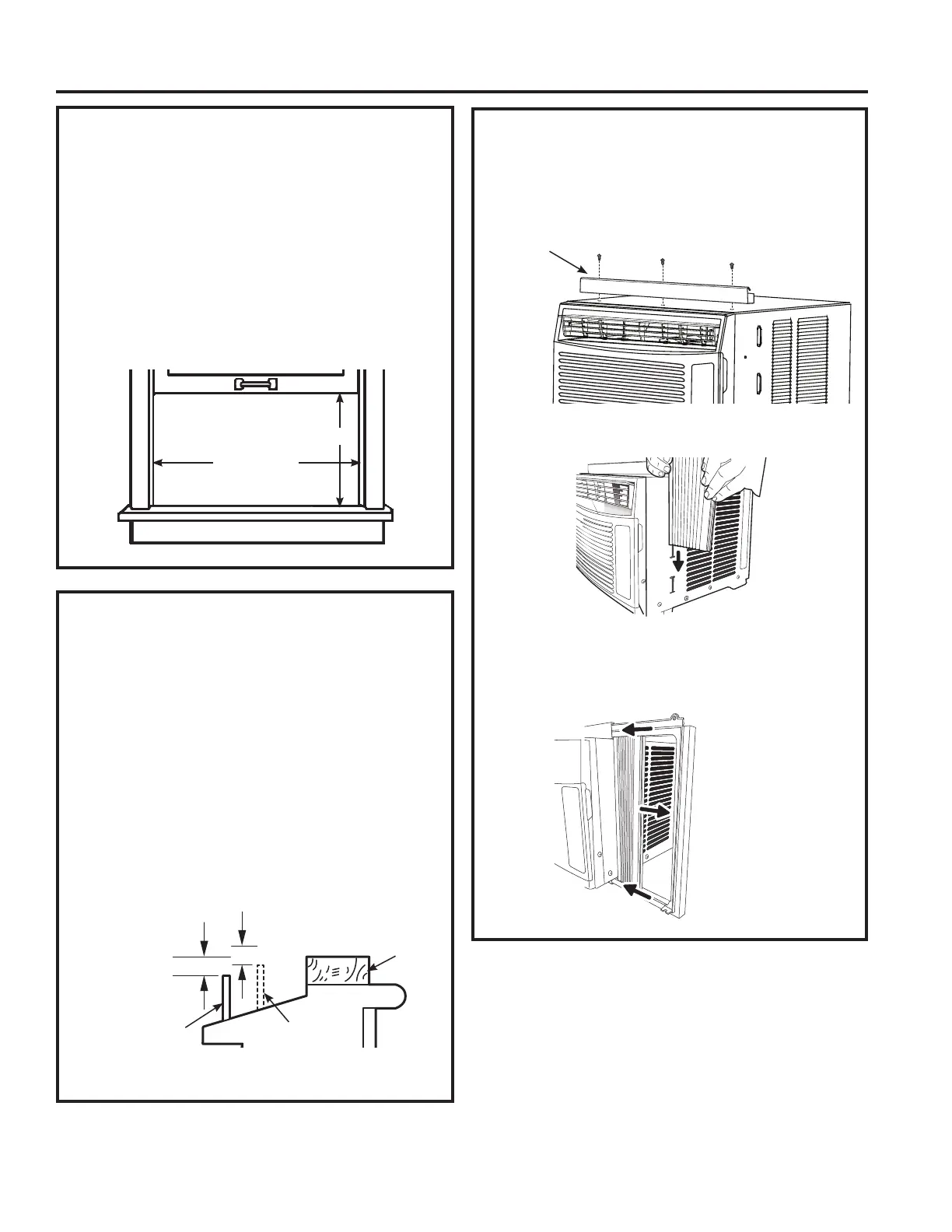

3. PREPARE EL ACONDICIONADOR
DE AIRE
A. Instale el riel de montaje superior con tornillos Tipo
A, 4 para AHH12 y AHH10 y 3 para AHH08 y AHH06
desde la parte exterior de la caja.
B.'HVOLFHORVSDQHOHVGHODFRUWLQDODWHUDOHQORVULHOHV
del panel lateral.
C. 'HVOLFHORVPDUFRVGHODVFRUWLQDVODWHUDOHVL]TXLHUGD
y derecha en el riel de montaje superior e inferior.
Asegúrese de que las cortinas laterales coincidan
sobre los costados de los marcos.
1. REQUISITOS PARA LA VENTANA
• Estas instrucciones son para una ventana estándar
GHGRVSOLHJXHV8VWHGQHFHVLWDUiPRGLILFDUHO
proceso para otros tipos de ventanas.
• El acondicionador de aire puede instalarse sin los
paneles de acordeón para ajustarse a una ventana
más estrecha. Ver las dimensiones de la abertura
de la ventana.
• Todas las partes de apoyo deben quedar totalmente
aseguradas a algún metal, mampostería o a la
madera.
• El tomacorriente eléctrico debe estar al alcance del
cable eléctrico del acondicionador de aire.
• Siga las dimensiones de la tabla y la ilustración
según su modelo.
2. REQUISITOS DE UNA VENTANA
DE TORMENTAS
8QPDUFRGHYHQWDQDGHWRUPHQWDVQRSHUPLWLUiTXH
el acondicionador de aire se incline hacia el exterior
y evitará que drene apropiadamente. Para solucionar
este problema, adhiera un pedazo de madera a el
umbral.
PEDAZOS DE MADERA
$1&+2Ǝ
LONGITUD: Lo suficientemente largo como para
ajustar en el interior del marco de la ventana.
GRUESO: Para determinar el grueso, coloque un
SHGD]RGHPDGHUDHQHOXPEUDOSDUDKDFHUODƎ
más alta que la parte superior del marco de la
ventana de tormentas o del marco vinilo.
Péguelo firmemente con clavos o con tornillos
proporcionados por el instalador.
CLICK
ƎPiVDOWR
que el marco
de ventana de
tormentas
Marco de
ventana de
tormentas
8PEUDO
ƎPDVDOWRTXHHOPDUFR
YLQLORHQDOJXQDVYHQWDQDV
Marco vinilo
Madera
13 3/8”
21 7/8” - 36”
FRQSDQHOHVGHDFRUGHyQ
Riel de montaje superiorl
INSTRUCCIONES DE INSTALACIÓN
