49-90570-2 17
Instructions d’installation
1. Une vidange capable d’éliminer
36 L (9.5 gals) par minute.
2. Un diamètre minimum de tuyau
ascendant de 3,18 cm (1 1/4 po.)
3. La hauteur du tuyau ascendant
au dessus du plancher doit être
la suivante :
Hauteur minimum : 91.4 cm (36 po.)
Hauteur maximum : 147 cm (58 po.)

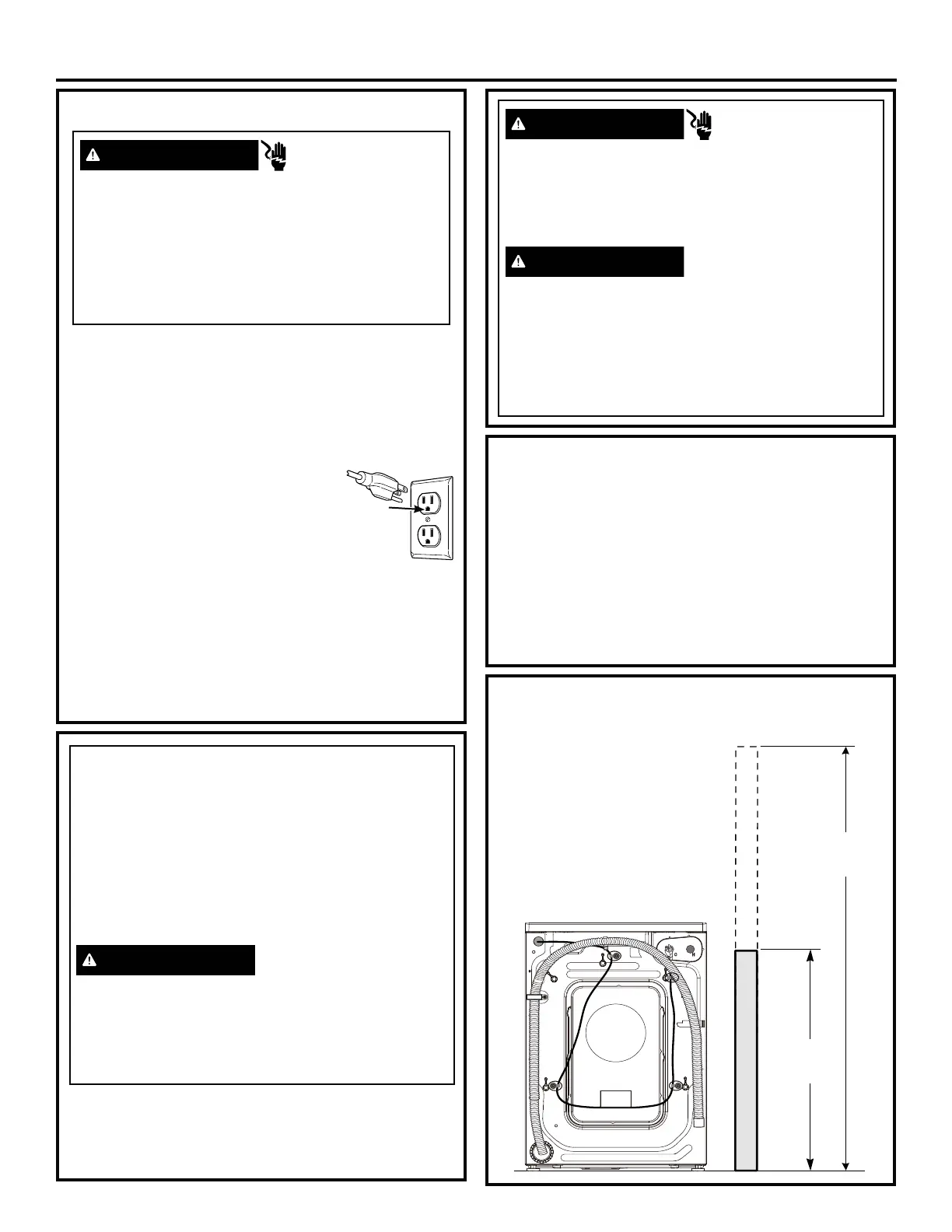

EXIGENCES DE VIDANGE
ARRIÈRE
147 cm
(58 po)
Max.
91.4 cm
(36 po)
Min.
Vous DEVEZ installer des robinets d’eau chaude et froide
à moins de 42 pouces (107 cm) de l’entrée d’eau de votre
laveuse. Les robinets DOIVENT être des robinets de jardin de
1,9 cm (3/4 po.), pour pouvoir brancher les tuyaux d’entrée. La
pression de l’eau DOIT être entre 10 et 120 livres par pouce
carré. Votre service d’eau peut vous indiquer votre pression
d’eau. La température de l’eau chaude doit être réglée de
manière à fournir de l’eau à une température de 48°C à 60°C
(120°F à 140°F) pour obtenir un rendement adéquat de la
commande de température automatique (ATC).
EXIGENCES D’ALIMENTATION D’EAU
EXIGENCES ÉLECTRIQUES
CIRCUIT - Individuel, correctement polarisé et mis à la
terre, disjoncteur ou fusible temporisé de 15 ou 20 ampères.
ALIMENTATION ÉLECTRIQUE – 2 fils plus la mise à la
terre, 120 volts, monophasé, 60 Hz, courant alternatif.
PRISE ÉLECTRIQUE – Prise à 3 voies correctement
mise à la terre située de façon à ce que le cordon
soit accessible lorsque la
laveuse est installée dans sa
position définitive. Si la prise
n’est qu’à 2 voies, il est de la
responsabilité du propriétaire
de demander à un électricien
agréé de la remplacer par une
prise à 3 voies correctement mise à la terre.
La laveuse doit être correctement mise à la terre
conformément aux codes locaux de l’électricité, ou
dans l’absence de codes locaux, à la dernière édition
du Code Électrique National, ANSI/NFPA NO. 70 ou au
Code Électrique Canadien CSA C22.1. Demandez à un
électricien agréé de vérifier la connexion si vous n’êtes pas
certain que la laveuse est correctement mise à la terre.
Brancher à une prise de courant à 3 broches mise à
la terre.
NE PAS retirer la broche de contact de mise à la terre.
N’UTILISEZ pas de rallonge électrique.
N’UTILISEZ pas d’adaptateur de prise.
Le non-respect de ces instructions pourrait entraîner
un décès, un incendie ou un choc électrique.
AVERTISSEMENT
- Risque
d’électrocution
Assurez-vous au préalable
qu’une
mise à la
terre existe bien
et qu’elle fonctionne
correctement.
Si les codes locaux l’exigent, un fil de terre extérieur en
cuivre de calibre 18 ou supérieur (non fourni) peut être
ajouté. Fixer à l’enceinte de la laveuse à l’aide d’une vis
à tôle #10-16 x 1/2 po (dans toute bonne quincaillerie) à
l’arrière de la laveuse.
INSTRUCTIONS DE MISE À LA TERRE
Cet appareil doit être mis à la terre. Dans l’éventualité
d’un malfonctionnement ou d’une panne, la mise à la
terre réduit le risque de choc électrique en procurant un
circuit de moindre résistance au courant électrique. Cet
appareil comporte un cordon doté d’un conducteur de
mise à la terre de l’appareillage et d’une fiche de mise
à la terre. La fiche doit être branchée dans une prise
compatible correctement installée et mise à la terre
conformément à tous les codes et règlements en vigueur.
Une connexion incorrecte du
conducteur de mise à la terre
de l’appareillage peut poser un risque de choc électrique.
Consultez un électricien ou réparateur qualifié si vous
doutez que l’appareil soit correctement mis à la terre. NE
modifiez PAS la fiche du cordon d’alimentation. Si elle ne
s’insère pas dans la prise, demandez à un électricien agréé
de poser une prise appropriée.
AVERTISSEMENT
Débranchez l’alimentation électrique avant la réparation.
Remettez toutes les pièces et panneaux en place
avant d’utiliser l’appareil.
L’omission de prendre ces précautions peut provoquer
la mort ou l’électrocution.
- Risque
d’électrocution
Certaines pièces internes sont intentionnellement non
mises à la terre et peuvent présenter un risque de
choc électrique lors d’un entretien.
Personnel de réparateur – NE PAS toucher aux
composants suivants lorsque l’appareil est sous tension :
Électrovanne, Pompe de vidange, NTC et Module de
commande du moteur.
AVERTISSEMENT
- Risque
d’électrocution
AVERTISSEMENT
