• Fixez le robinet d’eau au trou situé sur le rebord
de l’armoire du réfrigérateur à l’aide de la vis à
tête hexagonale (13) de la trousse.
NE PERCEZ AUCUN TROU ADDITIONNEL.
• Vérifiez l’écrou de conduite d’eau en matière
plastique situé sous le robinet d’eau pour vous
assurer qu’il est serré, à la main uniquement.
N’UTILISEZ PAS D’OUTIL.
128
FIXEZ LE ROBINET D’EAU
• Trouvez la prise du connecteur femelle (C).
Branchez le connecteur femelle (C) aux
contacts mâles du robinet d’eau (4). Les fils
correspondent indifféremment à l’un ou
l’autre contact.
1
13
MONTEZ LE COLLIER DE
SERRAGE DE LA CONDUITE
D’EAU
• Fixez le collier de serrage de la conduite d’eau en
métal (8) au réfrigérateur. Vissez la vis (7) de la
trousse, en la faisant passer à travers le collier de
serrage (8), dans l’indentation à l’arrière de
l’armoire du réfrigérateur.
• Vous devez utiliser ce collier de serrage en métal
sur la conduite d’eau de la maison (consultez
Instructions d’installation de la conduite d’eau).
Vous ne pouvez pas l’utiliser sur la conduite allant
du robinet d’eau jusqu’à la machine à glaçons.
2
C
4
7
8

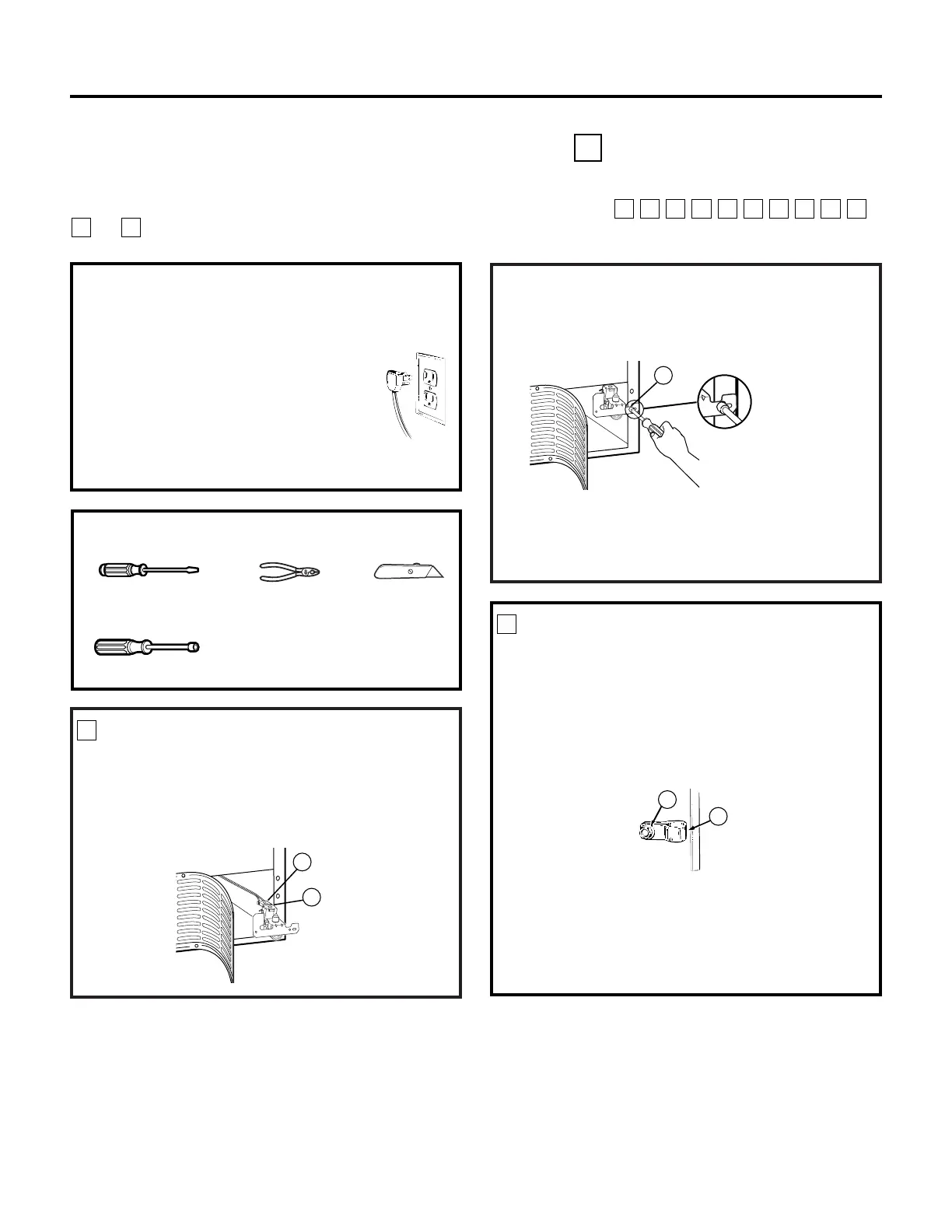

Instructions d’installation
INSTRUCTIONS D’INSTALLATION DE L’ENSEMBLE DE
ROBINET D’EAU Q
Est-ce que ce sont les bonnes instructions pour votre modèle? Suivez les instructions d’installation
indiquées sur l’étiquette placée à l’arrière de votre réfrigérateur —
ou
RQ
PNMLKJHGFC
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant de
commencer.
•
MISE EN GARDE
–
Débranchez le réfrigérateur. Pour
éliminer tout danger de secousse
électrique pendant l’installation, vous
devez débrancher la fiche de votre
réfrigérateur de sa prise électrique murale.
Tournevis à lame plate et
Phillips
Pinces
OUTILS NÉCESSAIRES
Couteau aiguisé
Tourne-écrous de 5/16’’ et de 1/4″
To Next Page
