Instructions d’installation

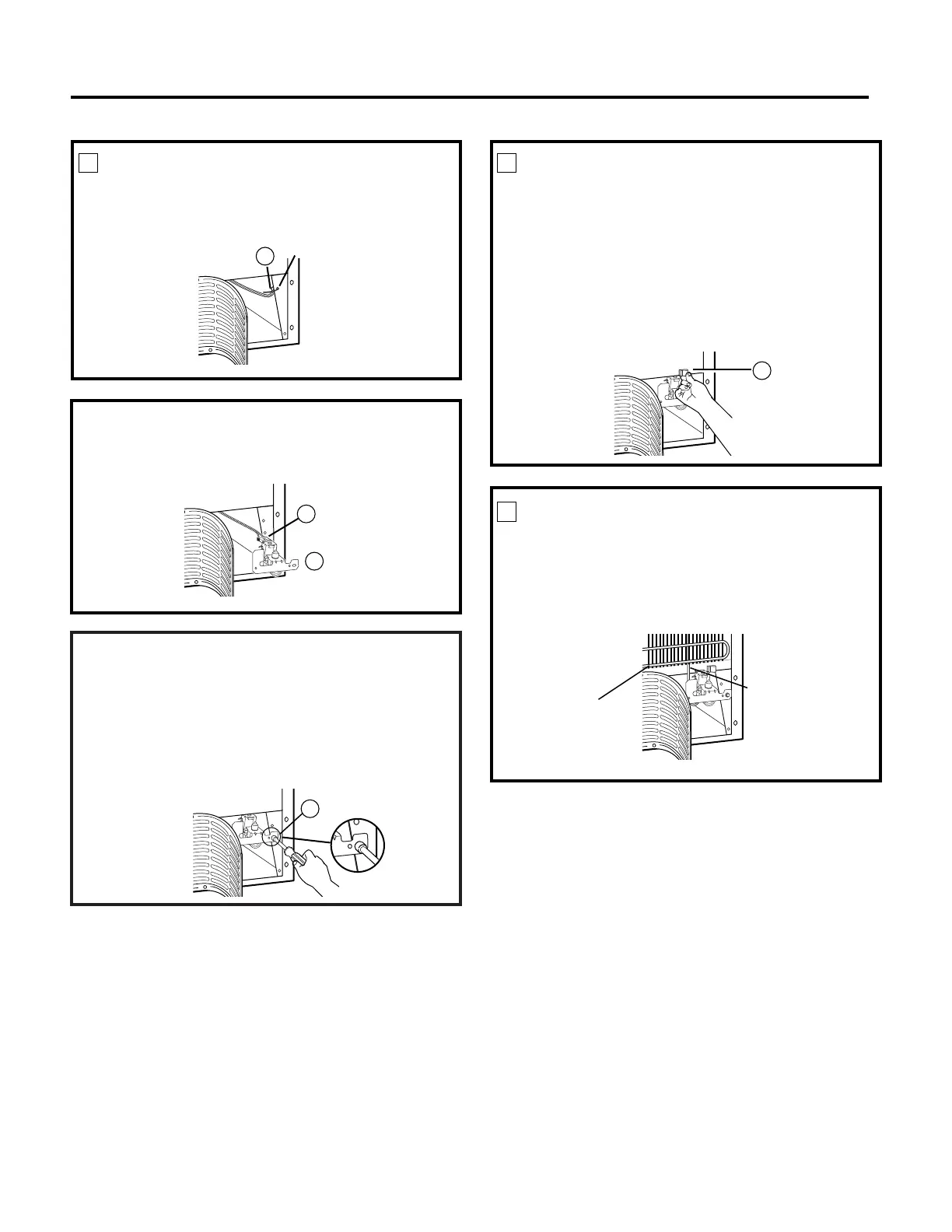

FIXEZ LE COLLIER DE SERRAGE
• Poussez le collier de serrage de conduite d’eau en
métal (12) sur le rebord inférieur de l’arrière de
l’armoire du réfrigéragteur, en l’alignant au robinet
d’eau.
• Vous devez utiliser le collier de serrage de conduite
d’eau en métal sur la conduite d’eau de la maison
(consultez Instructions d’installation de la conduite
d’eau). Vous ne devez pas l’utiliser sur la conduite
qui va du robinet d’eau à la machine à glaçons.
3
12
PLACEZ LA CONDUITE D’EAU EN
MATIÈRE PLASTIQUE
Sur les modèles qui ont une canalisation de
condensateur derrière l’armoire, insérez la
conduite d’eau en matière plastique entre la
canalisation et l’arrière de l’armoire.
4
Conduite du
condensateur
Conduite d’eau
en matière
plastique
FIXEZ LE ROBINET D’EAU
• Trouvez la prise du connecteur femelle (A) qui
est fixé à l’armoire du réfrigérateur par un lien
métallique. Enlevez le lien métallique et jetez-le.
2
Lien métallique
A
4
A
13
• Enlevez et jetez le ruban adhésif du connecteur
femelle (A) et branchez le connecteur aux contacts
mâles du robinet d’eau (4). Les fils correspondent
indifféremment à l’un ou l’autre contact.
• Fixez le robinet d’eau au trou situé sur le rebord
de l’armoire du réfrigérateur à l’aide du
tourne-écrou fourni dans la trousse (13).
NE PERCEZ AUCUN TROU ADDITIONNEL.
• Vérifiez l’écrou de conduite d’eau en matière
plastique situé sous le robinet d’eau pour vous
assurer qu’il est serré, à la main uniquement.
N’UTILISEZ PAS D’OUTIL.
