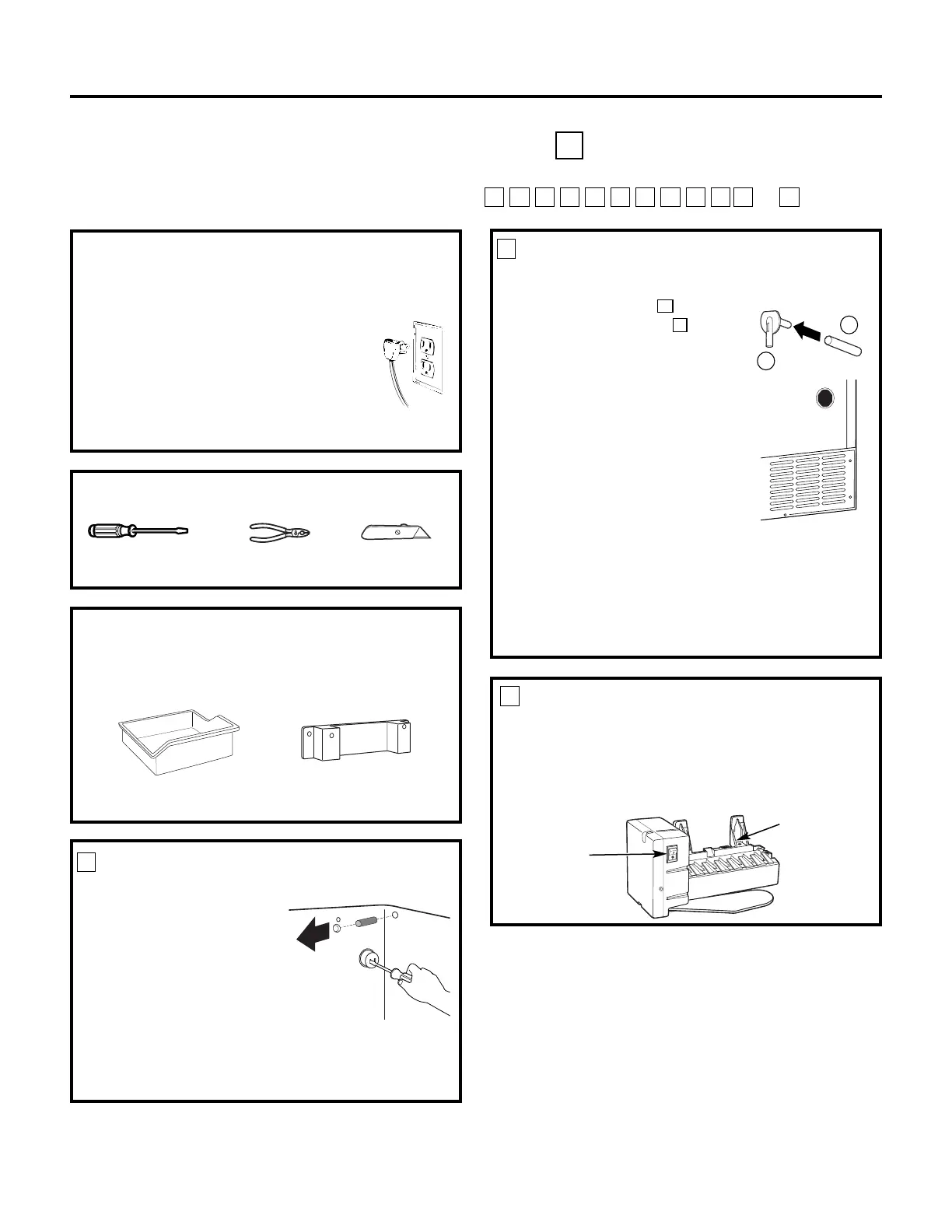

GE IM-4 - Machine À Glaçons R

130
Bac à glaçon
Bloc de montage de la
machine à glaçons
PIÈCES NÉCESSAIRES QUI ONT
ÉTÉ LIVRÉES AVEC VOTRE
RÉFRIGÉRATEUR
INSTALLEZ LA CONDUITE
D’ALIMENTATION D’EAU
• Coupez la conduite d’alimentation d’eau
(16) à la longueur
(consultez le gabarit page
139) avec un couteau aiguisé
ou une simple lame de rasoir.
• Faites glisser la conduite
d’alimentation d’eau (16) dans
le raccord de conduite
d’alimentation d’eau (15).
• À l’arriere du réfrigérateur,
enlevez l’étiquette qui couvre
le trou et enlevez le capuchon
isolant et tout papier
d’aluminium de l’ouverture.
• À l’arrière du réfrigérateur, du côté de la conduite
du raccord d’arrivée de conduite d’eau (15) vous
trouverez un endos adhésif. Enlevez cet endos
ad- hésif et faites glisser la conduite dans le trou
situé près du haut derrière le réfrigérateur.
Pressez fort sur le raccord pour bien le fixer au
réfrigérateur.
R
R
2
15
16
1
PRÉPAREZ VOTRE INSTALLATION
• Enlevez tous les bacs du compartiment
congélation pour mieux
accéder à l’arrière du
compartiment
congélation.
• Enlevez le grand
capuchon blanc de la
paroi arrière du
compartiment congélation et jetez-le. Tirez le
capuchon gris isolant et enlevez tout déchet.
• Enlevez le couvercle de la prise avec un tournevis
à lame plate.
Instructions d’installation
INSTRUCTIONS D’INSTALLATION DE LA MACHINE
À GLAÇONS R
Est-ce que ce sont les bonnes instructions pour votre modèle? Suivez les instructions d’installation indiquées
sur l’étiquette placée à l’arrière de votre réfrigérateur — ou
RQPNMLKJHGFC
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant de
commencer.
•
MISE EN GARDE
–
Débranchez le réfrigérateur. Pour
éliminer tout danger de secousse
électrique pendant l’installation,
vous devez débrancher la fiche de
votre réfrigérateur de sa prise électrique murale.
Tournevis à lame plate
et Phillips
Pinces
OUTILS NÉCESSAIRES
Couteau aiguisé
L
o
r
e
m
i
p
s
u
m
d
o
l
o
r
s
i
t
a
m
e
t
L
o
r
e
m
i
p
s
u
m
d
o
l
o
r
s
i
t
a
m
e
t
METTEZ LE COMMUTATEUR DE
MARCHE EN POSITION OFF (ARRÊT)
Mettez le commutateur de marche de la machine à
glaçons en position OFF . Laissez le commutateur de
marche en position OFF (arrêt) tant que vous n’avez pas
branché le réfrigérateur à l’alimentation d’eau, pour
éviter toute mise en marche prématurée.
3
Commutateur
de marche
Trou pour lien
métallique
