• Una la válvula del agua al gabinete introduciendo el
tornillo de cabeza hexagonal (13) del kit en el orificio
en la pata del gabinete.
NO PERFORE NINGÚN ORIFICIO ADICIONAL.
• Revise la tuerca plástica de la tubería del agua en la
parte inferior de la válvula de agua para verificar que
esté firmemente apretada.
NO USE HERRAMIENTAS.
INSTALE LA VÁLVULA DEL AGUA
• Localice el enchufe conector hembra. Conecte el
conector hembra (C) en los terminales macho de
la válvula de agua (4). Cualquier cable puede ir
en cualquier terminal.
1
INSTALE LA ABRAZADERA DE LA
TUBERÍA DEL AGUA
• Una la abrazadera de la tubería del agua (alivio de
presión) (8) del kit al refrigerador. Con la abrazadera
directamente en línea con la válvula del agua, inserte el
tornillo (7) del kit a través de la abrazadera (8) en la
hendidura en la parte de atrás del gabinete.
• La abrazadera metálica es para la tubería del agua de la
casa. (Vea las Instrucciones para la Instalación de la
Tubería del Agua). No se debe usar para el tubo desde
la válvula del agua hasta la máquina de hielos.
2
C
4
7
8
194
Instrucciones para la instalación

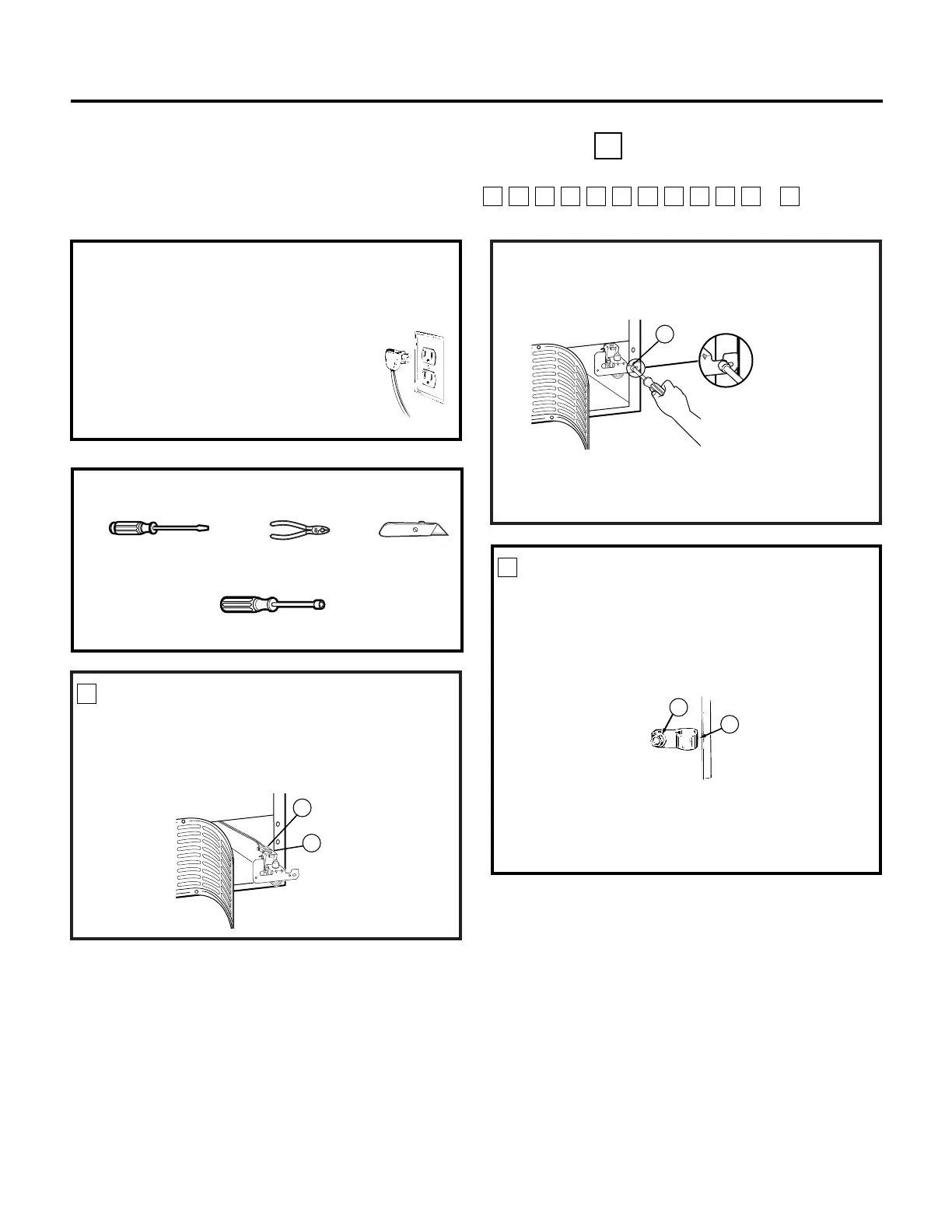

INSTRUCCIONES PARA LA INSTALACIÓN DEL ENSAMBLE DE
LA VÁLVULA DEL AGUA Q
¿Son estas las instrucciones correctas para su modelo? Siga las Instrucciones para la instalación indicadas
por la etiqueta en la parte posterior del refrigerador
— o
RQPNMLKJHGFC
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
•
PRECAUCIÓN
–
Desconecte el refrigerador. Para eliminar
el peligro de una descarga eléctrica
durante la instalación, debe desconectar
el refrigerador de su tomacorriente.
Llave de 1/4″ y 5/16″
Destornillador plano
y Phillips
Alicates
HERRAMIENTAS NECESARIAS
Cuchilla
afilada
13
