GE IM-6D - Page 134

49-60704-2 31
INSTRUCCIONES PARA INSTALACIÓN
Instrucciones para instalación

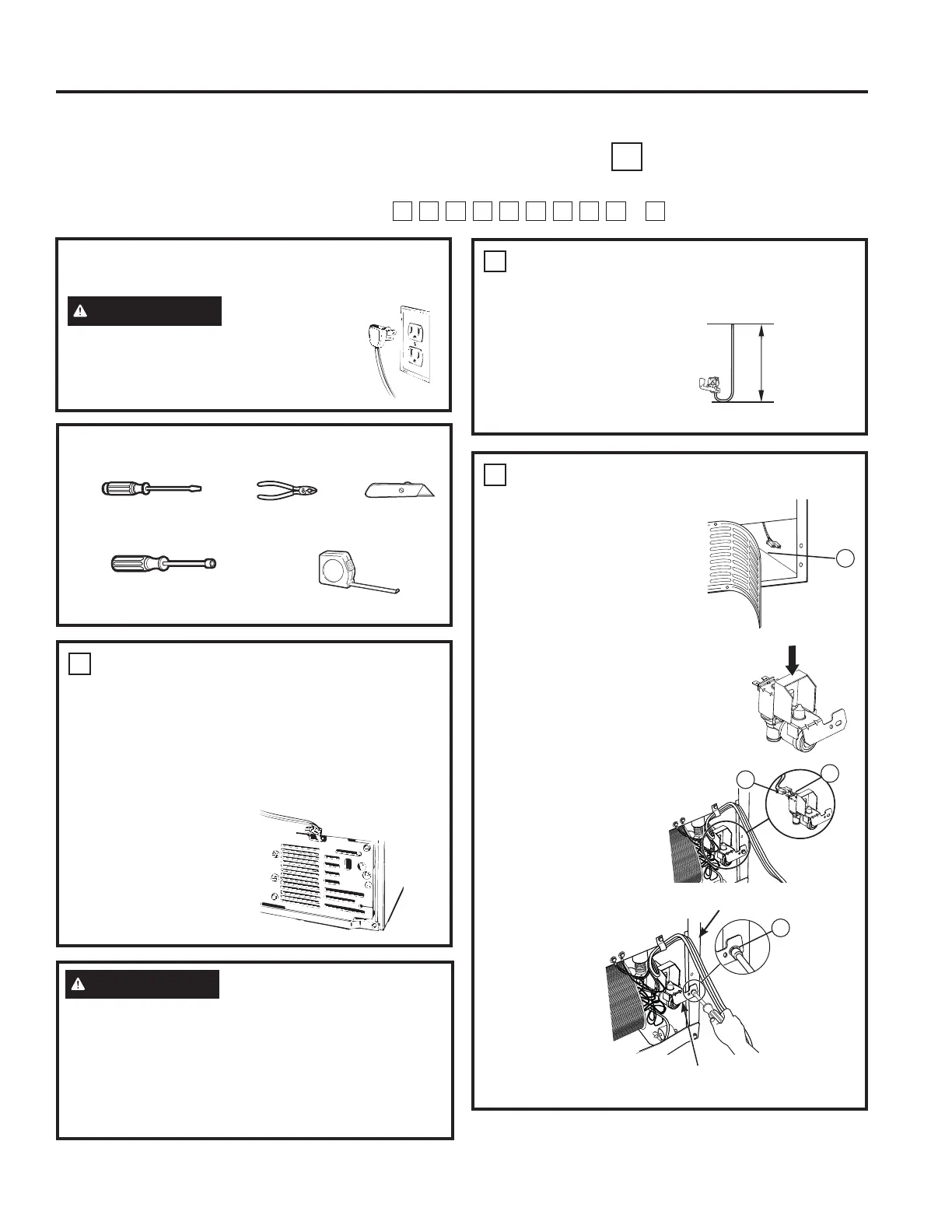

INSTRUCCIONES PARA LA INSTALACIÓN DEL ENSAMBLE DE
LA VÁLVULA DEL AGUA
S
1
RETIRE LA CUBIERTA
Ŷ En la parte inferior trasera del refrigerador, retire los
tornillos que sostienen la cubierta de acceso.
Ŷ 'REOHODFXELHUWDKDFLDDWUiVSDUDWHQHUDFFHVRDO
compartimento.
Ŷ Asegúrese de guardar los tornillos ya que la cubierta de
acceso se debe reinstalar más adelante para asegurar
que su refrigerador funcione correctamente.
2
CORTE EL TUBO PLÁSTICO DEL
AGUA
Ŷ Mida 25" (64 cm) de tubo de
agua desde el punto donde
se asegura a la válvula de
DJXD&RUWHHOH[FHVRGH
tubo con un cuchillo afilado
o una cuchilla de un solo
filo.
3
INSTALE LA VÁLVULA DEL AGUA
Ŷ Localice el enchufe conector
hembra &
Ŷ 'HVOLFHHOSURWHFWRUGHOD
válvula de agua con el
cable de conexión a tierra
completamente hacia la
válvula de agua.
NOTA: Si el protector de
la válvula de agua (parte
:5;VHKDSHUGLGR\RHOFDEOH
GHWLHUUDSDUWH:5;IDOWDGHO
protector de la válvula de agua, llame al
1.800.626.2002 y ordene la parte o las
partes apropiadas.
Ŷ &RQHFWHHOconector
hembra&HQORV
terminales macho de
la válvula de agua (4).
&XDOTXLHUFDEOHSXHGHLU
en cualquier terminal.
Ŷ Apriete la válvula de
agua en el
gabinete
insertando
el tornillo
de cabeza
hexagonal
(13) que se
encuentran
en el kit en
HODJXMHURGH
la pata del
gabinete.
C
4
25" (64 cm)
&
13
Gabinete
Soporte de la válvula de agua
¢6RQHVWDVODVLQVWUXFFLRQHVFRUUHFWDVSDUDVXPRGHOR"6LJDODV,QVWUXFFLRQHVSDUDODLQVWDODFLyQLQGLFDGDVSRUOD
etiqueta en la parte posterior del refrigerador—
L M N Q R S T U V
o
W
'HVWRUQLOODGRUSODQR
y Phillips
Alicates
&XFKLOOR
afilado
ANTES DE EMPEZAR
Lea cada paso completamente antes de proceder.
ADVERTENCIA
A fin de reducir el
riesgo de incendio, explosión, descargas
eléctricas o lesiones al usar su refrigerador,
siga estas precauciones básicas de
seguridad:
HERRAMIENTAS NECESARIAS
'HVWRUQLOODGRUGHWXHUFDV
de 1/4" y 5/16"
&LQWDPpWULFD
ADVERTENCIA
A fin de reducir el riesgo de
muerte o de descargas eléctricas, se deberán seguir
estas instrucciones:
Ŷ Desenchufe el refrigerador antes de retirar cualquier
panel.
Ŷ No dañe ningún cable mientras el panel es retirado.
Ŷ Reemplace todas las piezas y paneles antes de
volver a enchufar el refrigerador.
