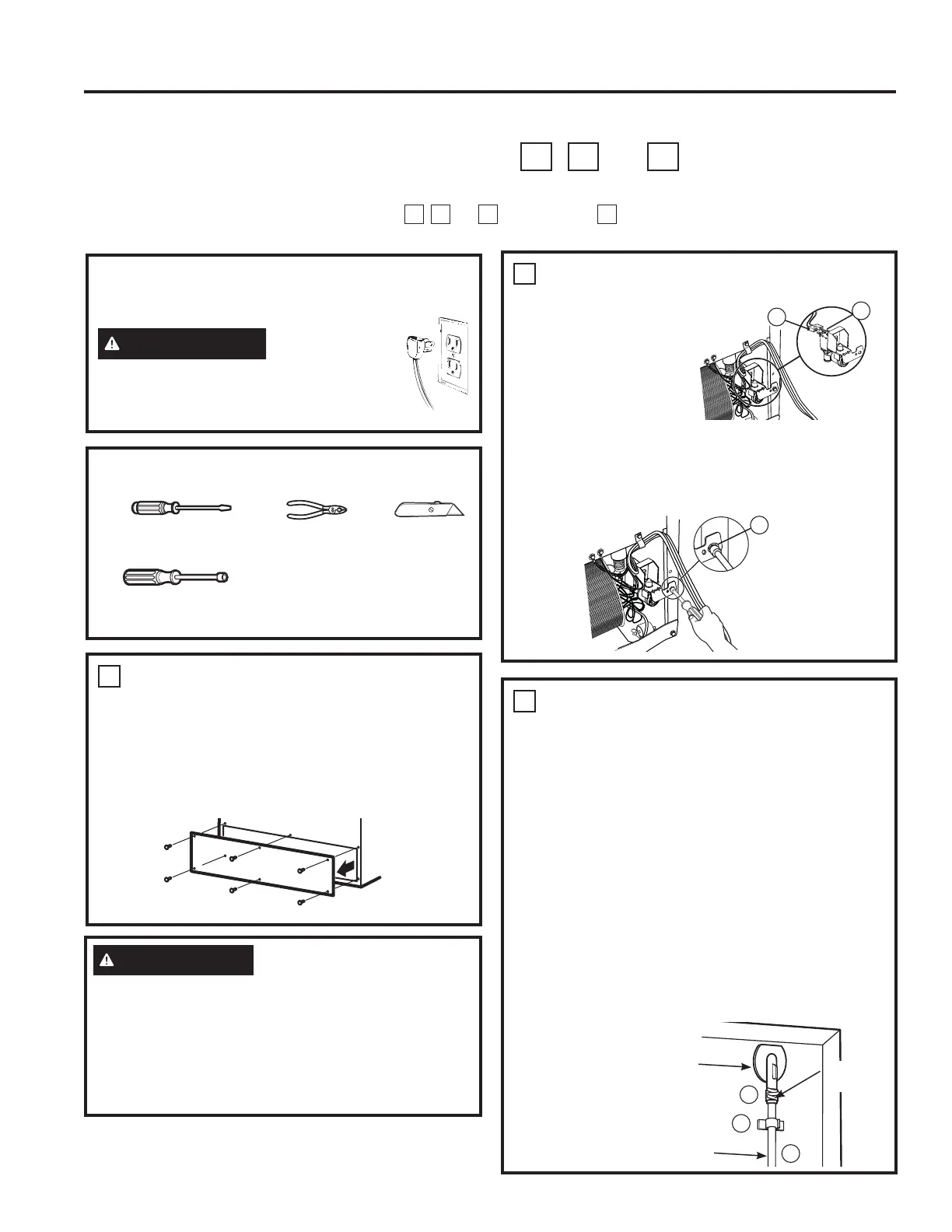

INSTRUCTIONS D’INSTALLATION DE L’ENSEMBLE DE
ROBINET D’EAU
U
,
V
ou
W
Ces instructions sont-elles appropriées pour votre modèle? Suivez les instructions d’installation figurant sur
l’étiquette à l’arrière de votre réfrigérateur —
U V
ou
W
. Pour la lettre
T
, allez à la page 36 pour des
instructions.
2
FIXEZ LE ROBINET D’EAU
Ŷ Trouvez la prise du
connecteur femelle.
Branchez
le connecteur
femelle (C) aux
contacts mâles
du robinet d’eau (4).
Les fils correspondent
indifféremment à l’un
ou l’autre contact.
Ŷ Fixez le robinet d’eau à l’armoire de réfrigérateur
en vissant la vis à tête hexagonale (15) de la trousse
dans le trou du pied de l’armoire du réfrigérateur.
3
BRANCHEZ LA CONDUITE D’EAU
À L’ENTRÉE DE CONDUITE
Ŷ À l’aide d’une pince, pressez les bouts du collier de
serrage (3) (fourni avec l’ensemble) et glissez le collier
sur le tube de remplissage, situé dans le coin supérieur
droit du réfrigérateur.
Ŷ Tout en pressant le collier de serrage, insérez
l’extrémité libre de la conduite d’eau (4) dans le tube de
remplissage aussi loin que possible.
Ŷ Faites ensuite glisser le collier de serrage vers le bas
pour bien mettre en place la conduite d’eau.
Ŷ À l’aide de l’un des dispositifs de fixation avec
envers adhésif (5), fixez la conduite d’eau à l’arrière
du réfrigérateur à environ 12 mm (1/2 po) en dessous
de l’entrée.
Ŷ Si la conduite d’eau n’est pas poussée aussi loin que
possible ou si le coller de serrage n’est pas en place sur
le tube de
remplissage,
des fuites
peuvent se
produire.
1
ENLEVEZ LE COUVERCLE
Ŷ Enlevez le couvercle du compartiment du compresseur.
Pour y arriver, vous devrez enlever les vis qui fixent le
couvercle à l’arrière de l’armoire du réfrigérateur.
Ŷ $VVXUH]YRXVGHFRQVHUYHUOHVYLVFDUYRXVGHYUH]
remettre en place le couvercle pour assurer le bon
fonctionnement de votre réfrigérateur.
C
4
15
3
5
Tube de
remplissage
Conduite d’eau
Collier de
serrage
4
Tournevis à lame plate
et Phillips
Pinces
Couteau
aiguisé
OUTILS NÉCESSAIRES
Tourne-écrous de 5/16 po et de
1/4 po
AVANT DE COMMENCER
Lisez soigneusement chaque étape avant de
commencer.
AVERTISSEMENT
Pour réduire le
risque de choc électrique ou de blessure
durant l’installation, vous devez d’abord
débrancher le réfrigérateur avant de procéder.
AVERTISSEMENT
Afin de réduire le risque de
mort ou de décharge électrique, vous devez suivre les
instructions suivantes :
Ŷ Débranchez le réfrigérateur avant de retirer quelque
panneau que ce soit.
Ŷ N’endommagez aucun fil lors du retrait du panneau.
Ŷ Replacez toutes les pièces et tous les panneaux
avant de rebrancher le réfrigérateur.
Instructions d’installation
INSTRUCTIONS D’INSTALLATION
