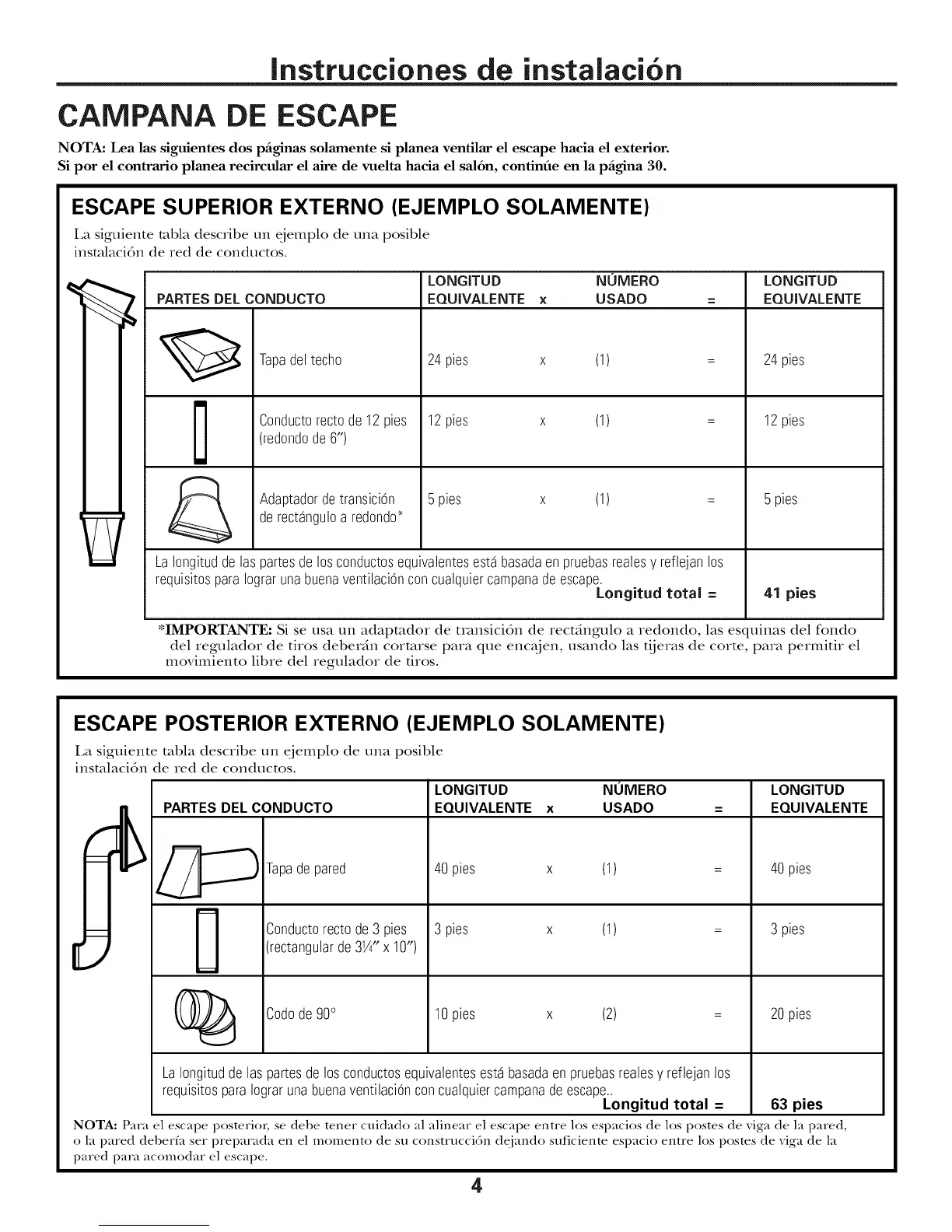

Instrucciones de instalaci6n
CAIVIPANA DE ESCAPE
NOTA: Lea las siguientes dos pfiginas solamente si planea ventilar el escape hacia el exterior.
Si por el contrario planea recircular el aire de vuelta hacia el salrn, continfie en la pfigina 30.
ESCAPE SUPERIOR EXTERNO (EJEMPLO SOLAMENTE)
La siguiente mbla describe un ejempIo de una posible
instalaci6n de red de conductos.
PARTESDEL CONDUCTO
Tapadeltecho
Conductorectode 12pies
(redondode 6")
i_ Adaptadordetransici0n
derect_inguloa redondo_
LONGffUD NOMERO LONGffUD
EQUIVALENTE x USADO = EQUIVALENTE
24pies x (1)
12pies x (1)
5 pies x (1)
24pies
12pies
5 pies
LaIongitudde laspartesde losconductosequivalentesest8basadaen pruebasrealesy reflejan los
requisitosparaIograrunabuenaventilaciOnconcualquiercampanade escape.
Longitud total = 41 pies
*IMPORTANTE: Si se usa tm adaptador de transici6n de rectdngulo a redondo, las es( uinas del fondo
del regulador de tiros deberdn cormrse para que enc_jen, usando las tijeras de corte para permitir el
movimiento libre del regulador de tiros.
LONGITUD
EQUIVALENTE
ESCAPE POSTERIOR EXTERNO (EJEMPLO SOLAMENTE)
La siguiente mbla describe un ejemplo de una posible
insmlaci6n de red de conductos.
LONGITUD N01VIERO
PARTESDELCONDUCTO EQUIVALENTE x USADO =
_ Tapade pared 40pies x (1) = 40pies
Conductorectode3 pies 3 pies x (1) = 3 pies
(rectangularde31/4"x 10")
Cododeg0° 10pies x (2) = 20pies
LaIongituddelas partesde losconductosequivalentesestabasadaenpruebasrealesyreflejan los
requisitosparaIograrunabuenaventilaciOnconcualquiercampanadeescape..
Longitud total = 63 pies
NOTA: Para el escape posterior, se debe tenet cuidado al alinear el escape entre los espacios de los postes de vig'a de la pared,
o la pared deberfa ser preparada en el momento de su construcci6n dejando suficiente espacio entre los postes de viga de la
pared para acomodar el escape.
4
