Instructions d’installation
52
RACCORDEMENT D’UNE SÉCHEUSE ÉLECTRIQUE (suite)

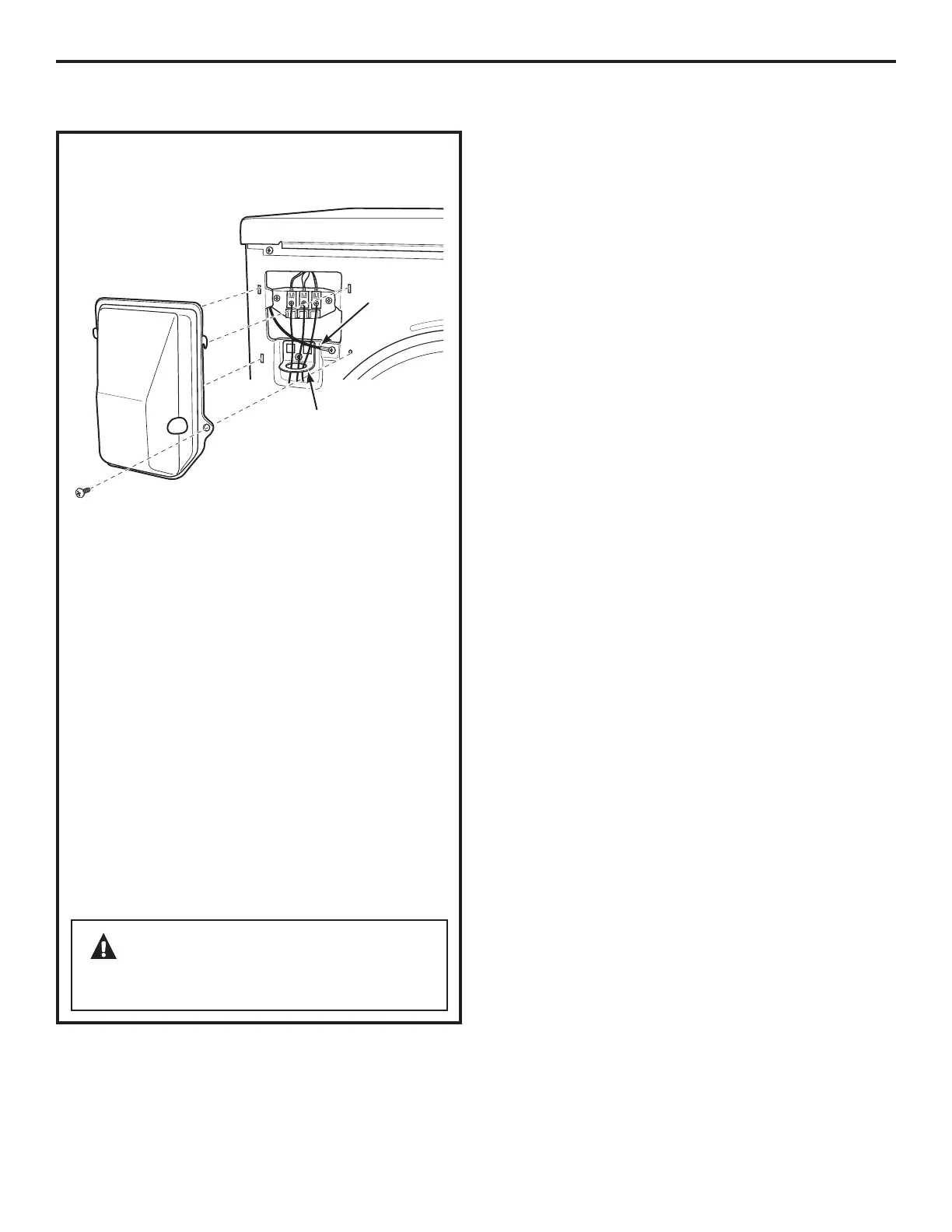

RACCORDEMENT DE LA SÉCHEUSE
À L’AIDE D’UN CÂBLE À 3 FILS
1. Déclenchez le(s) disjoncteurs(s) ou retirez le(s)
fusible(s) du circuit du tableau électrique.
2.
Assurez-vous que le cordon de la sécheuse est
débranché de la prise murale.
3.
Retirez le couvercle du câble d’alimentation
situé dans la partie supérieure à l’arrière de
la sécheuse.
4.
Faites passer le câble d’alimentation à travers
le support.
5.
Connectez le cordon d’alimentation comme suit :
A. Connectez les 2 fils sous tension aux vis
extérieures de la plaque à bornes (L1 et L2).
B. Connectez le fil neutre (blanc) au centre
de la plaque à bornes (N).
6.
Veillez à ce que la languette de mise à la terre
soit connectée à la vis verte de mise
à la terre sur le boîtier. Serrez toutes les vis
de la plaque à bornes (3) complètement.
7.
Réinstallez le couvercle.
AVERTISSEMENT –
NE LAISSEZ JAMAIS LE COUVERCLE ENLEVÉ
DE LA PLAQUE À BORNES.
Conducteur
de terre
Support
