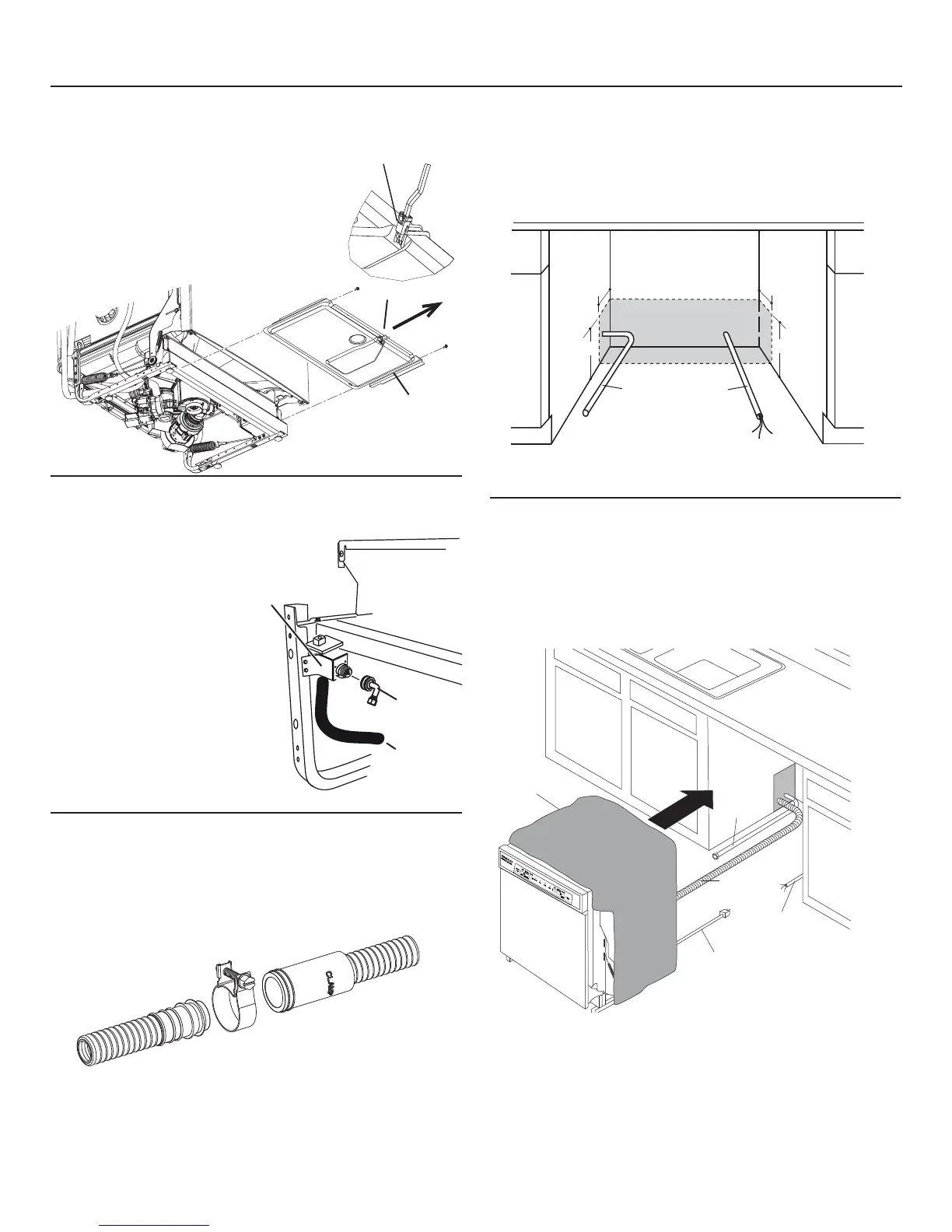

PASO 8: INSTALE LA MANGUERA DE
DESAGÜE AL BUCLE DE DESAGÜE
Conecte el extremo del bucle de desagüe a la manguera de
desagüe usando una abrazadera de tornillo, como se muestra
en la figura.
PASO 7: INSTALE UN CODO DE 90º
• Enrosque un codo de 90º
en la válvula de agua.
• No ajuste el codo en
exceso. El soporte de
la válvula de agua se
podría inclinar o el
accesorio de la válvula
de agua se podría romper.
• Posicione el extremo del
codo de modo que mire
hacia la parte trasera del
lavavajillas.
Instalación del Lavavajillas
7
Figura N
PASO 10: INSTALE LA MANGUERA DE
DESAGÜE A TRAVÉS DEL GABINETE
• Posicione el lavavajillas frente a la abertura del gabinete.
Inserte la manguera de desagüe en el agujero lateral del
gabinete. Si se usa un cable de corriente, guie el extremo a
través de un agujero separado.
PASO 9: POSICIONE LA LÍNEA DE AGUA Y
EL CABLEADO DE LA CASA
• Posicione la línea de suministro de agua y el cableado de la casa
sobrel piso de la abertura, a fin de evitar interferencias con la
base del lavavajillas y los componentes debajo del mismo.
Consejo: Evite llamadas innecesarias al servicio técnico con
relación al llenado, desagüe o ruidos.
Posicione las tuberías de los servicios de modo que no
interfieran con nada debajo o detrás del lavavajillas.
Figura M
Soporte de
la válvula de
agua
Codo de 90º
Manguera
de llenado
Frente del lavavajillas
NOTA: El bucle alto de desagüe sobre el costado de la
cañería fue diseñado para un mejor rendimiento del lavado.
No lo retire del lateral de la tubería.
Figura O
Water
Line
House
Wiring
4"
4"
6"
6"
Línea
de
agua
Cableado
de la casa
Figura P
Manta
aislante
Longitud máxima de la
manguera de desagüe de 15’
Línea de
agua
Cableado
de la casa
Cable de corriente
(si se usa)
Manguera
de
desagüe
PASO 6: RETIRE LA PROTECCIÓN DEL PISO
• Desconecte el cable del sensor de
goteo (en algunos modelos).
• Retire los 2 tornillos del frente de la
Protección para Pisos con un destornillador
de ¼”.
• Gire la protección del piso hacia afuera
y levante la misma de las lengüetas de
montaje.
• Deje a un costado para uso en el Paso 22.
Figure L
Sensor de goteo
Protección
del piso
Apriete el conector en la
parte superior para liberar
la función de ajuste.
